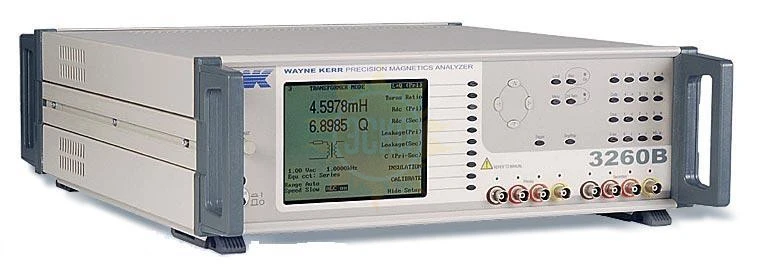

WK 3260B - прецизионный анализатор индуктивности

распечатать описание в PDF

Артикул: 703775

WK 3260B - прецизионный анализатор индуктивности

Частота тест-сигнала (нижний предел)

20 Гц

Частота тест-сигнала (верхний предел)

3 МГц

Количество фиксированных тестовых частот

1800

Базовая погрешность измерения RLC

0,1%

Измерение сопротивления (R) (нижний предел)

не указано

Измерение сопротивления (R) (верхний предел)

2 ГОм

Измерение сопротивления (R) (разрешение)

10 мкОм

Измерение индуктивности (L) (нижний предел)

не указано

Измерение индуктивности (L) (верхний предел)

1 кГн

Измерение индуктивности (L) (разрешение)

100 пГн

Измерение емкости (С) (нижний предел)

не указано

Измерение емкости (С) (верхний предел)

1 Ф

Измерение емкости (С) (разрешение)

5 фФ

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

не указано

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

1000

Измерение добротности (Q) (нижний предел)

не указано

Измерение добротности (Q) (верхний предел)

не указано

Измерение фазового сдвига (θ)

-180° ... +180°

Измерение сопротивления постоянному току (DCR)

Нет

Измерение проводимости (нижний предел)

не измеряет

Измерение проводимости (верхний предел)

не измеряет

Измерение проводимости (разрешение)

не измеряет

1 316 790 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Назначение измерителя RLC WK 3260B:

Прецизионный анализатор индуктивности WK 3260B: Частота тест-сигнала 20 Гц - 3 МГц; Сопротивление до 2 ГОм; Емкость до 1 Ф; Индуктивность до 1кГн; Добротность/Тангенс угла потерь до 1000; Фазовый сдвиг -180 ... +180^о; Базовая погрешность 0,1%; Режим измерения параметров трансформаторов (сопротивление обмоток, коэффициент трансформации, емкость между обмотками, взаимоиндукция); Режим графического анализа (опция); Внутренний источник 1 А и внешний до 125 А (модуль 3265B); Определение параметров телекоммуникационных трансформаторов (опция); Измерение сопротивления изоляции (опция); Интерфейс GPIB (опция); Масса 11 кг.

Особенности измерителя измерителя RLC WK 3260B:

Измерение сопротивления постоянному току, комплексного сопротивления на переменном токе, емкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига;
Широкий диапазон частот от 20 Гц до 3 МГц;
Скорость измерений до 20 в секунду;
Базовая погрешность 0,1%;
Постоянное смещение до 125 А;
Функция телекоммуникационных измерений;
Режим анализа на графическом дисплее;
Режим сортировки компонентов;
Измерение коэффициента трансформации;
Определение параметров телекоммуникационных трансформаторов;
Измерение изоляции напряжением до 500 В (опция);
Интерфейс КОП (опция).

Характеристики WK 3260B

Параметр	Значения
Измеряемые параметры
Сопротивление (Z, R)	до 2 ГОм с максимальным разрешением 0,01 мОм
Емкость (С)	до 1 Ф с максимальным разрешением 5 фФ
Индуктивность (L)	до 1 кГн с максимальным разрешением 0,1 нГн
Добротность (Q)	до 1000
Тангенс угла потерь (D)	до 1000
Фазовый сдвиг (q)	-180^о ... 180^о
Базовая погрешность	±0,1%
Режимы измерения
Сортировка компонентов	годен/не годен, 10 ячеек (опция)
Режим трансформаторов	сопротивление каждой обмотки, коэффициент трансформации, емкость между обмотками, взаимоиндукция
Телекоммуникационный режим (опция)	вносимые потери, потери на отражение для согласующих трансформаторов в диапазоне 100 Гц - 20 кГц
Режим анализа (опция)	график зависимости измеряемого параметра от частоты, уровня и смещения
Мульти-частотный режим	до 8 частот
Тест сигнал
Частота тест-сигнала	20 Гц - 3 МГц (более 1800 фиксированных частот)
Уровень тест-сигнала (на нагрузку 50 Ом)	1 мВ - 10 В 50 мкА - 200 мА
Погрешность установки частоты	±0,01%
Погрешность установки уровня	2% по напряжению и току
Постоянное смещение (опция)
Внутренний источник смещения (опция)	1 мА ... 1 А (не менее 20 В)
Внешний источник смещения (модуль 3265В)	25 мА ... 125 А (5 модулей 3265В) с шагом от 0,025 А
Дополнительные функции
Режим индикации измерений	абсолютное значение
Режим усреднения	4 уровня
Дисплей
Скорость измерений	до 20 измерений в секунду
Формат индикации	основной и вспомогательный параметр
Общие данные
Условия эксплуатации	0^оС ... 50 ^оС и относительная влажность 85%
Напряжение питания	115 В / 230 В, 50/400 Гц
Габаритные размеры	150 х 440 х 520 мм
Масса	11 кг

Комплектация WK 3260B

№	Наименование	Количество
1.	Прецизионный анализатор индуктивности WK 3260B	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
4.	Предохранитель	1
5.	Образцовая емкость	1
