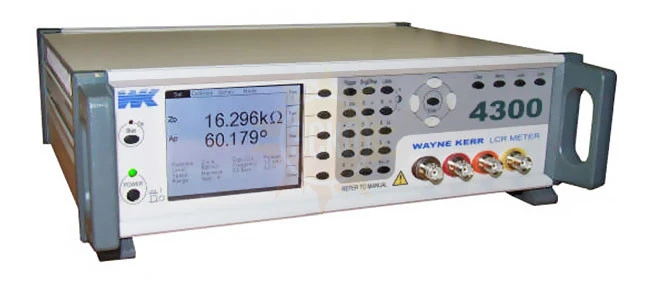

WK 43100 - измеритель RLC

распечатать описание в PDF

Артикул: 765807

Частота тест-сигнала (нижний предел)

20 Гц

Частота тест-сигнала (верхний предел)

1 МГц

Количество фиксированных тестовых частот

не указано

Базовая погрешность измерения RLC

0,1%

Измерение сопротивления (R) (нижний предел)

не указано

Измерение сопротивления (R) (верхний предел)

1 ГОм

Измерение сопротивления (R) (разрешение)

10 мкОм

Измерение индуктивности (L) (нижний предел)

не указано

Измерение индуктивности (L) (верхний предел)

100 кГн

Измерение индуктивности (L) (разрешение)

100 пГн

Измерение емкости (С) (нижний предел)

не указано

Измерение емкости (С) (верхний предел)

1 Ф

Измерение емкости (С) (разрешение)

1 фФ

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

0,00001

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

1000

Измерение добротности (Q) (нижний предел)

0,01

Измерение добротности (Q) (верхний предел)

1000

Измерение фазового сдвига (θ)

-180° ... +180°

Измерение сопротивления постоянному току (DCR)

Есть

Измерение проводимости (нижний предел)

не измеряет

Измерение проводимости (верхний предел)

не измеряет

Измерение проводимости (разрешение)

не измеряет

648 540 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Назначение измерителя RLC WK 43100:

Измерители RLC WK 43100: Диапазон частот тест-сигнала 20 Гц - 1 МГц; Базовая погрешность 0,1 %; Измерение сопротивления (R,Z,X) до 1 ГОм; Емкости до 1Ф; Индуктивность до 100 кГн; Тангенс угла потерь 0,00001–1000; Добротность 0,01 – 1000; Фазовый сдвиг -180 … 180°; Сопротивление постоянному току до 100 МОм (опция); Источник внутренннего постоянного смещения ± 2В; ЖК-индикатор 5 разрядов (основ. и вспомог. параметр); Интерфейсы GPIB, RS-232; Сортировщик по абсолютным и относительным пределам (10 ячеек); Масса 2,7 кг.
Аналог WK 4310: отличие: диапазон частот тест-сигнала 20 Гц – 1 МГц.

Особенности измерителя RLC WK 43100:

Измерение сопротивления постоянному току (опция), комплексного сопротивления на переменном токе, ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига;
Базовая погрешность 0,1 %;
Источник внутреннего постоянного смещения ±2 В;
Интерфейсы КОП и RS-232 (опционально).

Характеристики WK 43100

Параметр	Значения
Измеряемые параметры
Сопротивление (Z, R, Х)	до 1 ГОм с максимальным разрешением 0,01 мОм
Сопротивление постоянному току (DCR)	до 100 МОм с максимальным разрешением 0,1 мОм (опция)
Емкость (С)	до 1 Ф с максимальным разрешением 0,001 пФ
Индуктивность (L)	до 100 кГн с максимальным разрешением 0,1 нГн
Добротность (Q)	0,01 - 1000
Тангенс угла потерь (D)	0,00001 - 1000
Фазовый сдвиг (q)	-179^о ... 180^о
Базовая погрешность	±0,1%
Тест сигнал
Частота тест-сигнала	20 Гц - 1 МГц
Уровень тест-сигнала	10 мВ - 2 В (шаг 10 мВ), 100 мкА - 20 мА
Погрешность установки частоты	±0,005%
Разрядность установки частоты	5 разрядов
Погрешность уровня	± (2% + 5 мВ)
Внутреннее сопротивление источника	100 Ом
Допусковый контроль (опция)
Функции	сортировка по абсолютным и относительным пределам
Объем памяти	10 ячеек
Дисплей
Формат индикации	основной и вспомогательный параметр
Разрешение	5 разрядов
Общие данные
Условия эксплуатации	0^оС ... 50 ^оС и относительная влажность 85%
Напряжение питания	115 В / 230 В, 50/60 Гц
Габаритные размеры	104 х 322 х 285 мм
Масса	2,7 кг
