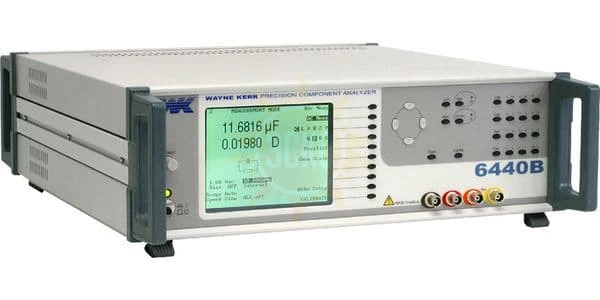

WK 6440B - измеритель RLC

распечатать описание в PDF

Артикул: 420675

Частота тест-сигнала (нижний предел)

20 Гц

Частота тест-сигнала (верхний предел)

3 МГц

Количество фиксированных тестовых частот

1800

Базовая погрешность измерения RLC

0,02%

Измерение сопротивления (R) (нижний предел)

не указано

Измерение сопротивления (R) (верхний предел)

2 ГОм

Измерение сопротивления (R) (разрешение)

10 мкОм

Измерение индуктивности (L) (нижний предел)

не указано

Измерение индуктивности (L) (верхний предел)

2 кГн

Измерение индуктивности (L) (разрешение)

100 пГн

Измерение емкости (С) (нижний предел)

не указано

Измерение емкости (С) (верхний предел)

1 Ф

Измерение емкости (С) (разрешение)

1 фФ

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

не указано

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

1000

Измерение добротности (Q) (нижний предел)

не указано

Измерение добротности (Q) (верхний предел)

1000

Измерение фазового сдвига (θ)

-180° ... +180°

Измерение сопротивления постоянному току (DCR)

Есть

Измерение проводимости (нижний предел)

не измеряет

Измерение проводимости (верхний предел)

не измеряет

Измерение проводимости (разрешение)

не измеряет

1 050 660 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

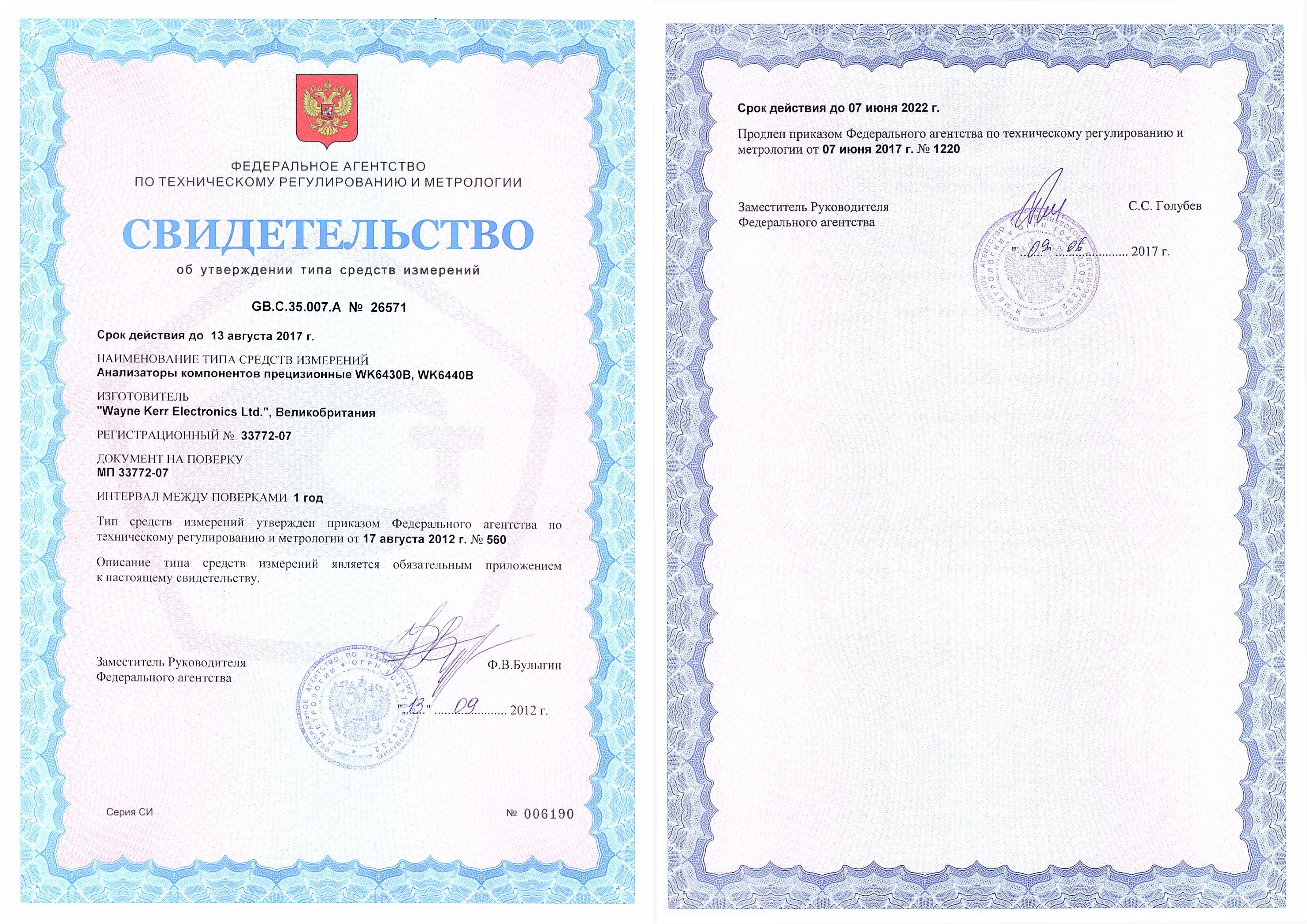

Госреестр 33772-07
до 07.06.2027

Межповерочный интервал 1 год

Назначение RLC измерителя WK 6440B:

Измеритель RLC WK 6440B: Частота тест-сигнала 20 Гц - 3 МГц; Сопротивление до 2 ГОм; Сопротивление постоянному току до 10 МОм; Емкость до 1 Ф; Индуктивность до 2 кГн; Добротность/Тангенс угла потерь до 1000; Фазовый сдвиг -180 ... +180^о; Базовая погрешность 0,02%; Абсолютные и относительные измерения; Уровень тест-сигнала до 10 В; Внутреннее и внешнее смещение; Построение зависимости измеряемого параметра от частоты; Интерфейс GPIB; Высокая скорость измерения; Большой ЖК-дисплей и интуитивный пользовательский интерфейс; Защита от разряда конденсатора; Опция: графический анализ параметров.
Аналог WK 6430В: отличие диапазон частот 20 Гц - 3 МГц; Функция графического анализа параметров.

Особенности RLC измерителя WK 6440B:

Быстрое автоматическое тестирование конденсаторов;
ВЫсокая точность определения диэлектрических потерь;
Базовая погрешность 0,02%;
Частота тест сигнала до 3 МГц;
Высокая скорость измерений;
Большой ЖК-дисплей и интуитивный пользовательский интерфейс;
Защита от разряда конденсатора;
Отображение в виде графика зависимости любого измеряемого параметра от частоты (режим ГКЧ);
Интерфейс КОП.

Характеристики WK 6440B

Параметр	Значения
Измеряемые параметры
Сопротивление (Z, R)	до 2 ГОм с разрешением до 0,01 мОм
Сопротивление постоянному току (DCR)	до 10 МОм с разрешением до 0,1 мОм
Емкость (С)	до 1 Ф с разрешением до 1 фФ
Индуктивность (L)	до 2 кГн с разрешением до 0,1 нГн
Добротность (Q)	до 1000
Тангенс угла потерь (D)	до 1000
Фазовый сдвиг (q)	-180^о ... 180^о
Базовая погрешность	±0,02%
Тест сигнал
Частота тест-сигнала	20 Гц - 3 МГц (более 1800 фиксированных частот)
Уровень тест-сигнала	1 мВ - 10 В автоматический контроль уровня напряжения и тока
Погрешность установки частоты	±0,005%
Постоянное смещение
Внутренний источник	2 В
Внешний источник	± 60 В
Дисплей
Режим индикации измерений	абсолютные и относительные измерения
Режим графической развертки	позволяет строить график зависимости измеряемого параметра от частоты
Мультичастотный режим графики	до 8 частот
Общие данные
Условия эксплуатации	0^оС ... 50 ^оС и относительная влажность 85%
Напряжение питания	100 В / 240 В, 50/60 Гц
Габаритные размеры	150 х 440 х 525 мм
Масса	11 кг

Комплектация WK 6440B

№	Наименование	Количество
1.	Измеритель RLC WK 6440B	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
4.	4-х проводный измерительный кабель	1
5.	Образцовая емкость	1
