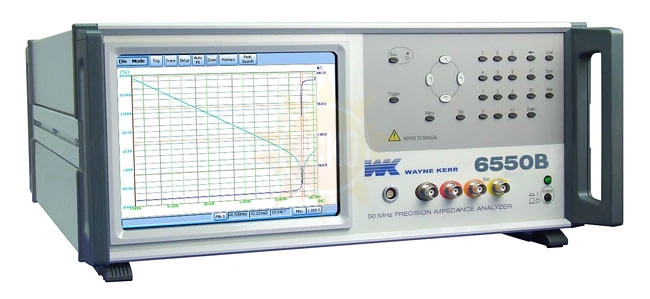

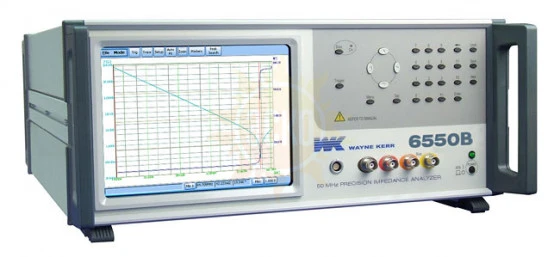

WK 6550B - прецизионный ВЧ измеритель

распечатать описание в PDF

Артикул: 90886

Частота тест-сигнала (нижний предел)

20 Гц

Частота тест-сигнала (верхний предел)

50 МГц

Количество фиксированных тестовых частот

не указано

Базовая погрешность измерения RLC

0,05%

Измерение сопротивления (R) (нижний предел)

10 мкОм

Измерение сопротивления (R) (верхний предел)

2 ГОм

Измерение сопротивления (R) (разрешение)

10 мкОм

Измерение индуктивности (L) (нижний предел)

100 пГн

Измерение индуктивности (L) (верхний предел)

2 кГн

Измерение индуктивности (L) (разрешение)

100 пГн

Измерение емкости (С) (нижний предел)

1 фФ

Измерение емкости (С) (верхний предел)

1 Ф

Измерение емкости (С) (разрешение)

1 фФ

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

0,00001

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

1000

Измерение добротности (Q) (нижний предел)

0,00001

Измерение добротности (Q) (верхний предел)

1000

Измерение фазового сдвига (θ)

-180° ... +180°

Измерение сопротивления постоянному току (DCR)

Нет

Измерение проводимости (нижний предел)

не измеряет

Измерение проводимости (верхний предел)

не измеряет

Измерение проводимости (разрешение)

не измеряет

2 422 530 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 60119-15
до 27.01.2030

Межповерочный интервал 1 год

Назначение прецизионного ВЧ измерителя WK 6550B:

Прецизионный ВЧ измеритель WK 6550B: Диапазон частот 20 Гц - 50 МГц (разрешение 0,01 мГц); Базовая погрешность 0,05 %; Сопротивление (R, Z) 0,01 мОм … 2 ГОм; Емкость 1фФ … 1Ф; Индуктивность 0,1 нГн … 2 кГн; Фазовый сдвиг -180 … +180^o; Добротность (Q) 0,00001 … 1000; Тангенс угла потерь (D) 0,00001 … 1000; Реактивное сопротивление (X), комплексная проводимость Y (адмитанс), проводимость (G), реактивная проводимость (B); Отображение графика зависимости 2-х любых параметров от частоты (режим ГКЧ); Интерфейс USB (Подключение клавиатуры, мыши, внешних носителей), VGA, LAN, GPIB; Запись/считывание профилей (20 ячеек); TFT сенсорный дисплей 640 х 480; Масса 14,5 кг.
Аналог WK 6505В, отличие: диапазон частот 20 Гц - 50 МГц.

Особенности прецизионного ВЧ измерителя WK 6550B:

Прецизионные высокочастотные измерения импеданса;
Диапазон частот от 20 Гц до 120 МГц (в зависимости от модели);
Базовая погрешность 0,05 %;
Высокая скорость измерений;
Измеряемые параметры: |Z|, |Y|, θ, R, X, G, B, C, L, D, Q;
Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс;
Отображение в виде графика зависимости двух любых измеряемых параметров от частоты (режим ГКЧ);
Управление с помощью мыши и клавиатуры;
Интерфейс USB (для подключения клавиатуры, мыши ли внешних носителей), VGA, LAN, GPIB;
Построение на базе Windows XP.

Характеристики Wayne Kerr Electronics WK 6550B

Параметр	Значения
Измеряемые параметры
Сопротивление (Z, R)	от 0,01 мОм до 2 ГОм с максимальным разрешением 0,01 мОм
Емкость (С)	от 1 фФ до 1 Ф с максимальным разрешением 1 фФ
Индуктивность (L)	от 0,1 гГн до 2 кГн с максимальным разрешением 0,1 нГн
Добротность (Q)	0,00001 - 1000
Тангенс угла потерь (D)	0,00001 - 1000
Фазовый сдвиг (q)	-180^о ... 180^о
Базовая погрешность	±0,05%
Тест сигнал
Частота тест-сигнала	20 Гц - 50 МГц
Уровень тест-сигнала (на нагрузку 50 Ом)	5 мВ - 1 В (в зависимости от частоты), дискретность установки уровня 1 мВ, 200 мкА - 20 мА (в зависимости от частоты); режим стабилизации по току
Погрешность установки частоты	±0,005%
Дискретность установки частоты	0,1 мГц
Постоянное смещение (опция)
Внутренний источник смещения	0 ... 40 В 0 ... 100 мА
Память
Функции	Запись/считывание установленных параметров измерения
Объем памяти	20 ячеек
Дисплей
Разрешение	640 х 480 сенсорный
Режим графической развертки	позволяет строить график зависимости любых двух измеряемых параметров от переменной
Изменяемая переменная	частота, смещение, уровень тест-сигнала
Общие данные
Платформа	Построение на базе OC Windows XP
Условия эксплуатации	0^оС ... 50 ^оС и относительная влажность 85%
Напряжение питания	90 В / 250 В, 47/63 Гц
Габаритные размеры	190 х 440 х 525 мм
Масса	14,5 кг

Комплектация Wayne Kerr Electronics WK 6550B

№	Наименование	Количество
1.	Прецизионный анализатор импеданса WK 6550B	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
4.	Универсальная тестовая площадка	1
5.	USB-память	1
