ПрофКиП ТДО-06 тестер (индикатор) дефектов обмоток электрических машин

Назначение тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

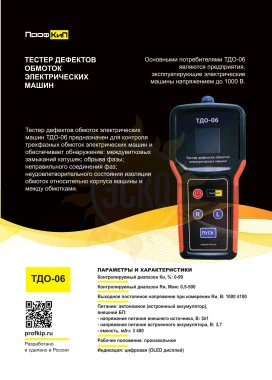

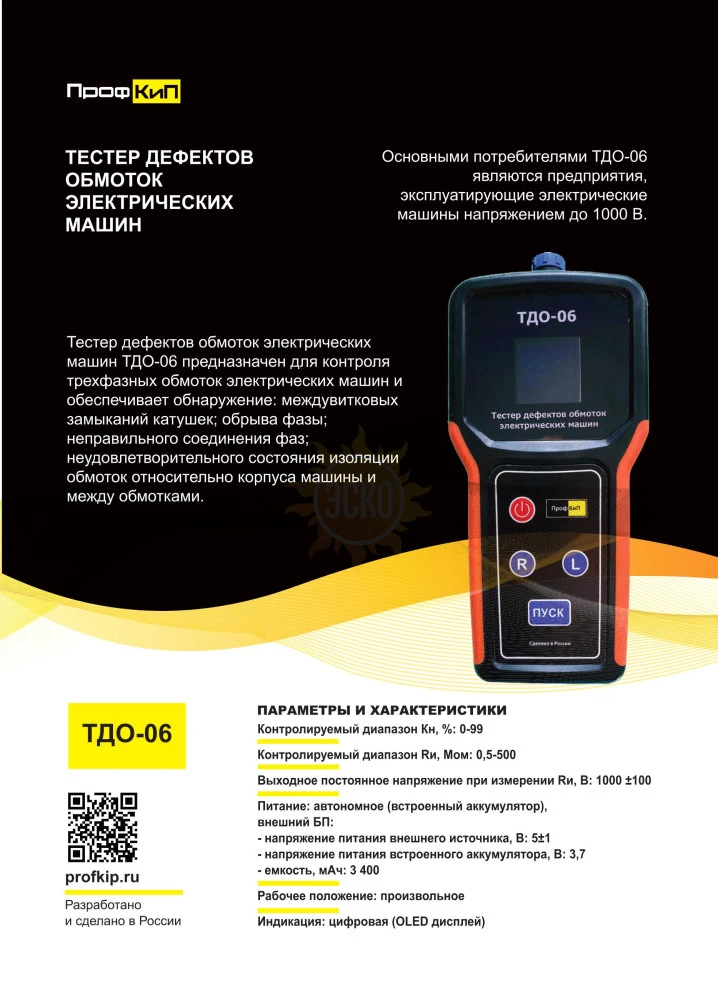

Тестер дефектов обмоток электрических машин ТДО-06 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:

• междувитковых замыканий;
• обрыва фазы;
• неправильного соединения фаз;
• неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями тестеров являются предприятия, эксплуатирующие электрические машины напряжением до 1000 В. Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С).                                                                                                                                                            Основные особенности и отличия приборов серии ПрофКиП ТДО:

 Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт). Приборы серии ТДО в настоящее время проходят испытания для внесения в Государственный реестр средств измерения.

Принцип работы тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

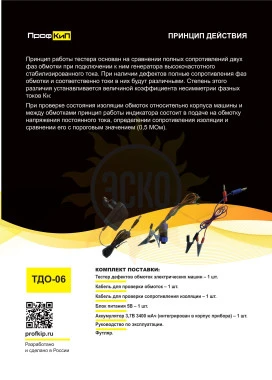

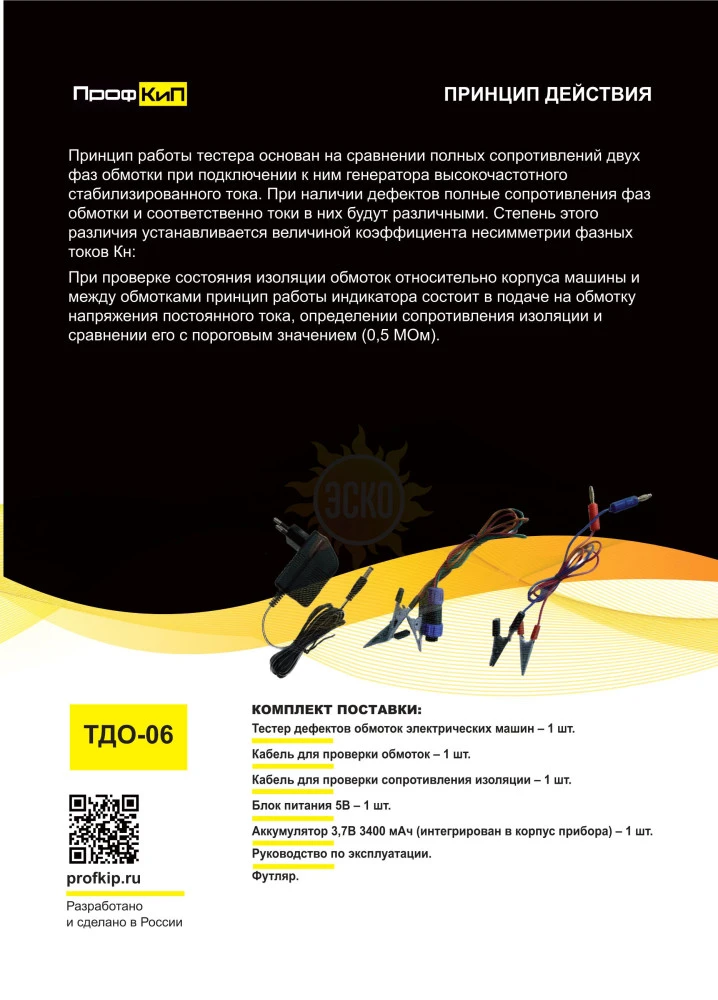

Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:

При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).

Основные контролируемые параметры и технические характеристики тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

Комплект поставки  тестера дефектов обмоток электрических машин ПрофКиП ТДО-06:

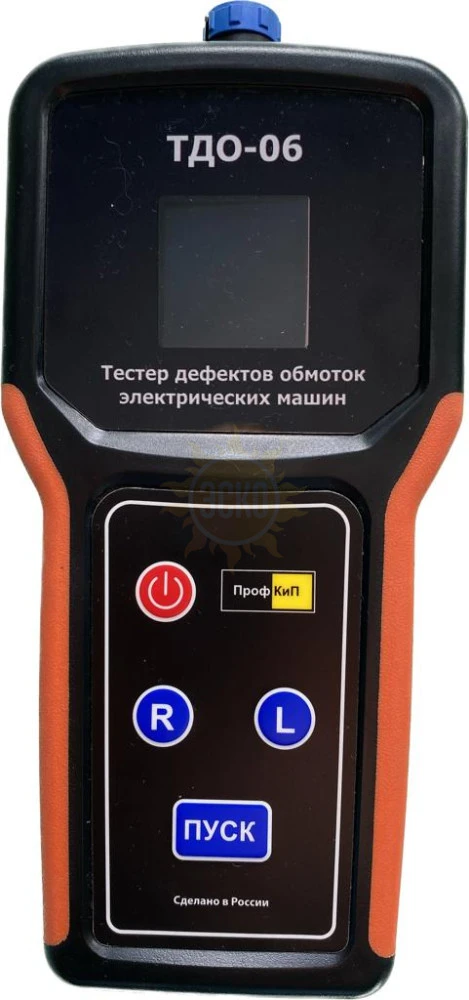

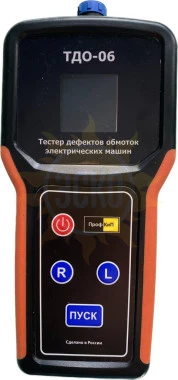

1. Тестер дефектов обмоток электрических машин (ТДО-06) – 1 шт.

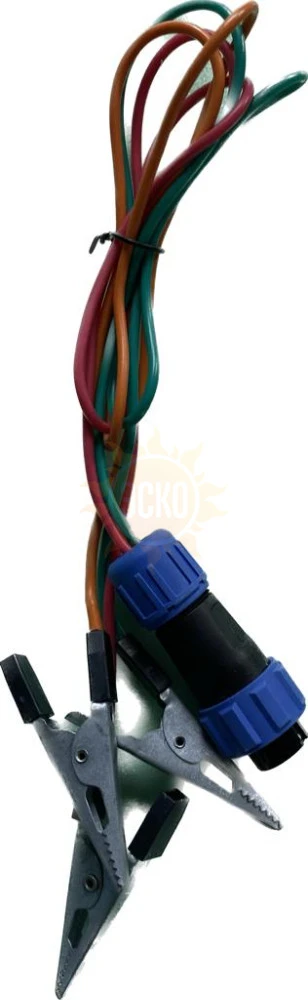

2. Кабель для проверки обмоток – 1 шт.
3. Кабель для проверки сопротивления изоляции – 1 шт.

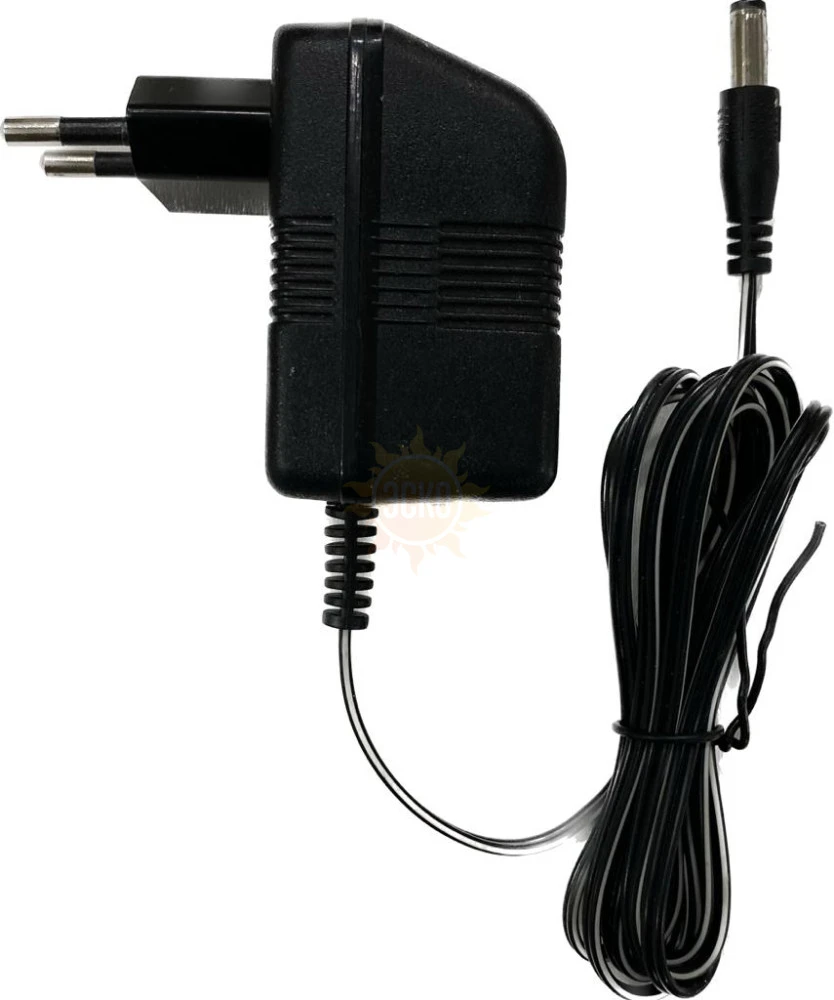

4. Блок питания 5В – 1 шт.
5. Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт.
6. Руководство по эксплуатации.
7. Футляр.
