ПрофКиП М3-51 серия ваттметров поглощаемой мощности
распечатать
цена по запросу
поверкa включена в стоимость
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Госреестр
70409-18
до 19.02.2028
70409-18
до 19.02.2028
ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России
Описание ПрофКиП М3-51 серия ваттметров поглощаемой мощности
Назначение ваттметра поглощаемой мощности ПрофКиП М3-51

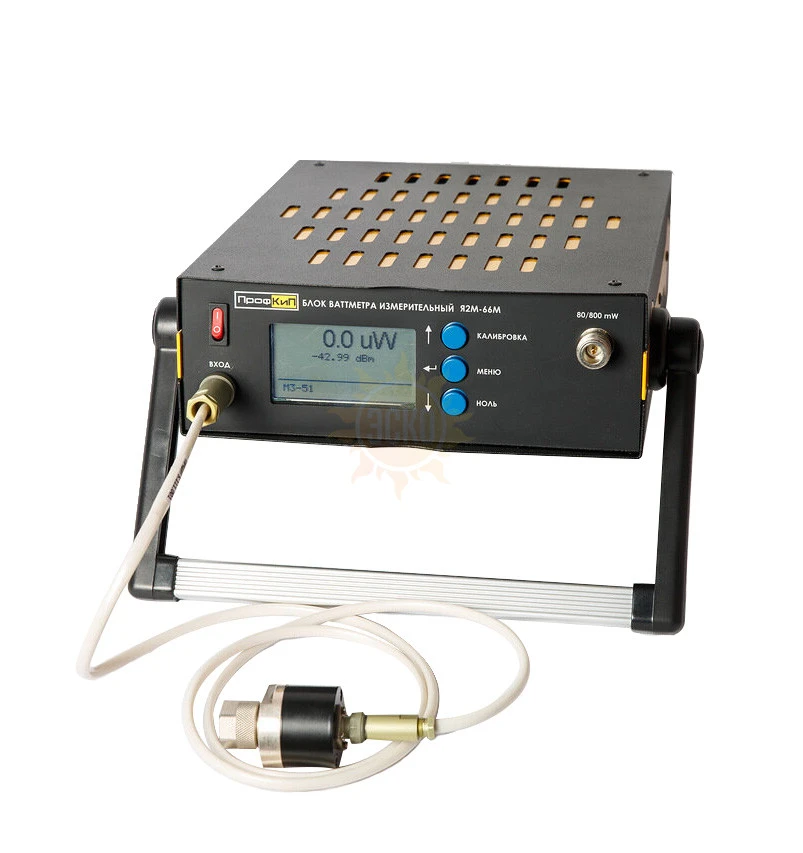

Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-51
• Суммарный диапазон рабочих частот: 0.02 ГГц … 17.85 ГГц
• Диапазон измерения мощности: 1 мкВт … 10 мВт
• БИ выполнен на базе металлического несущего корпуса «Надел-75»
• Большой графический ЖК-дисплей
• Интуитивно понятное меню
• Измерение мощности в W и dBm
• Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом)
• Относительные измерения dB и %
• Дистанционное управление (LAN)- опция

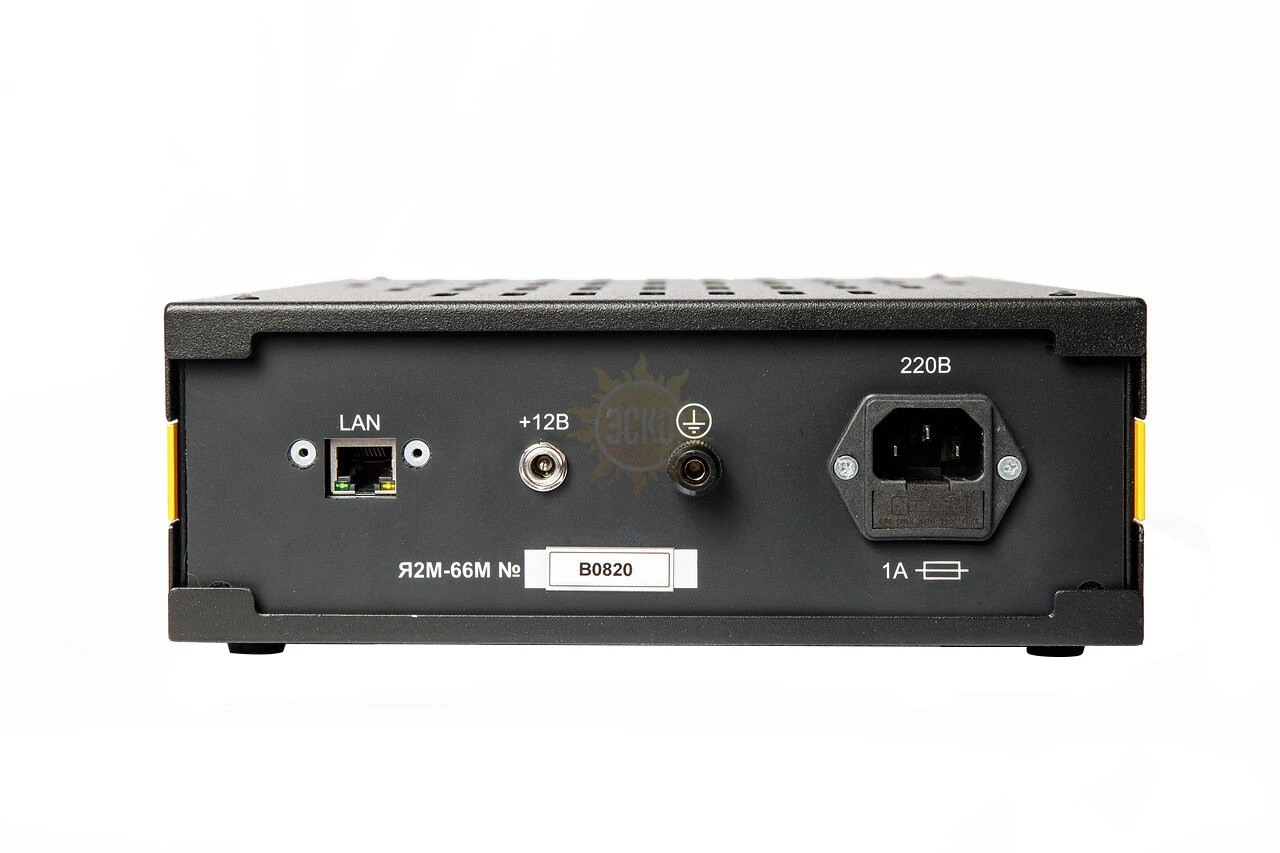

Основные функции блока измерительного ПрофКиП Я2М-66М
• Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму
• Выдача результатов измерений на экран и по сети Ethernet
• Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе
Основные программные функции блока измерительного ПрофКиП Я2М-66М
«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
«Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.
«Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).
Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-51
Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-51
• Температура окружающего воздуха: +10°С … +40°С
• Относительная влажность воздуха при +20°С: не более 90%
Общие данные ваттметра поглощаемой мощности ПрофКиП М3-51
• Средняя наработка на отказ: 12000 ч
• Потребляемая мощность: не более 40 Вт
• Питание: переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
• Габариты, вес БИ ПрофКиП Я2М-66М: 235х325х95 мм, 3.6 кг
• Габариты, вес ППК ПрофКиП М3-51: D47х60 мм, 0.25 кг
• Габариты, вес ППК ПрофКиП М3-51/1: D47х60 мм, 0.25 кг
• Габариты, вес ППК ПрофКиП М3-51/2: D38х65 мм, 0.18 кг
• Габариты, вес ППК ПрофКиП М3-51/3: D38х65 мм, 0.18 кг
• Габариты, вес ППК ПрофКиП М3-51/4: D38х65 мм, 0.18 кг
• Габариты, вес ППК ПрофКиП М3-51/5: D38х65 мм, 0.18 кг
Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-51
| Наименование | Обозначение | Количество |
| БИ ПрофКиП Я2М-66М | ПРШН 411613.011 | 1 шт |
| *ППК ПрофКиП М3-51 | ПРШН 434849.010 | *1 шт |
| *ППК ПрофКиП М3-51/1 | ПРШН 434839.010-01 | *1 шт |
| *ППК ПрофКиП М3-51/2 | ПРШН 434839.014-01 | *1 шт |
| *ППК ПрофКиП М3-51/3 | ПРШН 434839.014-02 | *1 шт |
| *ППК ПрофКиП М3-51/4 | ПРШН 434839.015-03 | *1 шт |
| *ППК ПрофКиП М3-51/5 | ПРШН 434839.015-04 | *1 шт |
| *Кабель соединительный для: ППК М3-51/2, ППК М3-51/3, ППК М3-51/4, ППК М3-51/5 | ПРШН 5.111.001 | *1 шт |
| *комплектуется любой ППК, в любом количестве и сочетании на выбор заказчика | ||
| Вставка плавкая ВП2Б-1В (1.0 А 250 В) | ОЮ 0.481.005 ТУ | 2 шт. |
| Руководство по эксплуатации | ПРШН 411151.018 РЭ | 1 шт. |
| Формуляр | ПРШН 411151.018 ФО | 1 шт. |
| Методика поверки | РТ-МП-4976-441-2017 | 1 шт. |
| Кабель сетевой с заземлением | IEC-320-C14 | 1 шт. |
| Ящик укладочный | ПРШН 411161.120 | 1 шт. |
Преобразователи приемные коаксиальные (ППК)
|
Модель
|
Диапазон рабочих частот
|
Диапазон измерения мощности
|
Пределы допускаемой основной относительной погрешности (δ), % |
Коэффициент стоячей волны по напряжению (ксвн) |
Цена
|
Изображение |
|
ПрофКиП М3‑51
|
0.1 … 4 ггц
|
1 мквт … 10 мвт
|
±[4 + 0.1(рк/рх -1)]
|
не более 1.4
|
93150 ₽ |
тип 1
|
|
ПрофКиП М3‑51/1
|
0.1 … 8 ггц
|
1 мквт … 10 мвт
|
±[4 + 0.1(рк/рх -1)]
|
не более 1.3
|
116438 ₽ | |
|
ПрофКиП М3‑51/2
|
0.02 … 4 ггц
|
1 мквт … 10 мвт
|
±[4 + 0.1(рк/рх -1)]
|
не более 1.3
|
139725 ₽ |
тип 1
|
|
ПрофКиМ М3‑51/3
|
0.02 … 6 ггц
|
1 мквт … 10 мвт
|
±[4 + 0.1(рк/рх -1)]
|
не более 1.3
|
163013 ₽ |
тип 2
|
|
ПрофКиП М3‑51/4
|
0.02 … 12 ггц
|
1 мквт … 10 мвт
|
±[4 + 0.1(рк/рх -1)]
|
не более 1.3
не более 1.3 не более 1.3 |
186300 ₽ |
тип 2
|
|
ПрофКиП М3‑51/5
|
0.02 … 17.85 ггц
|
1 мквт … 10 мвт
|
0.02 ггц … 12 ггц: ±[4 + 0.1(рк/рх -1)]
12 ггц … 17.85 ггц: ±[6 + 0.1(рк/рх -1)] |
0.02 … 11.99 ггц:
не более 1.3 12… 17.85 ггц: не более 1.4 |
209588 ₽ |
тип 2
|
где Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт;
Рх – значение измеряемой мощности, Вт
Тип 1
Тип 2
Документы ПрофКиП М3-51 серия ваттметров поглощаемой мощности
- Госреестр РФ 70409-18 до 19.02.2028PDF, 454.73 КБ
