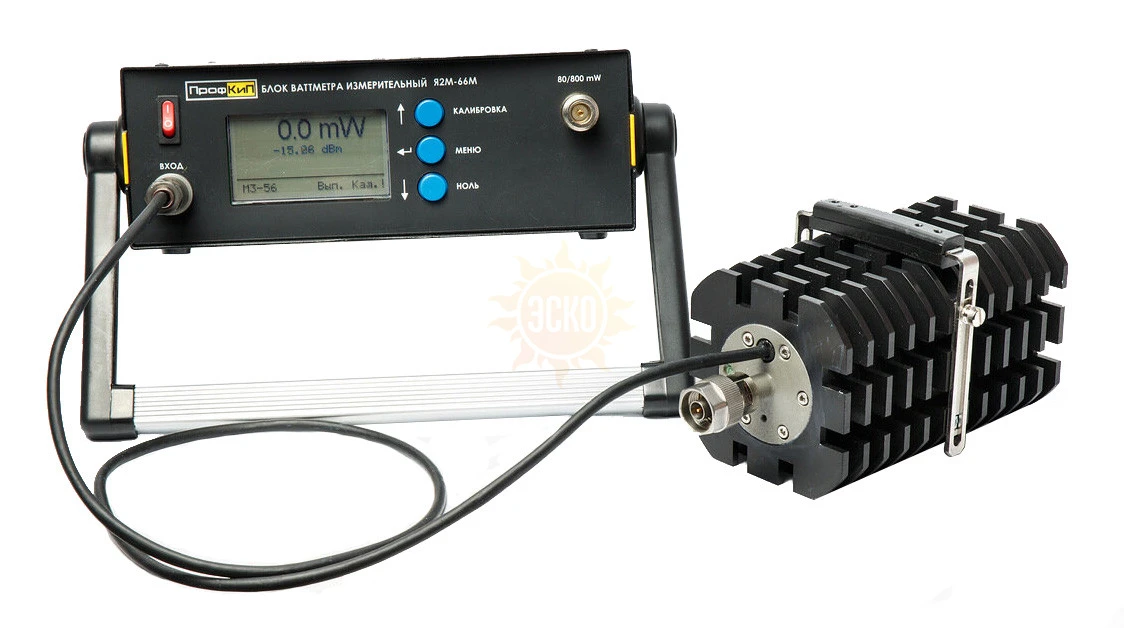

ПрофКиП М3-56 ваттметр поглощаемой мощности

распечатать описание в PDF

ПрофКиП М3-56 ваттметр поглощаемой мощности

цена по запросу

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр
70409-18
до 19.02.2028

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП М3-56 ваттметр поглощаемой мощности

Внимание: Цена зависит от комплектации- блок ПрофКиП Я2М-66М (215 625руб) +ППК М3-56 (277 088руб) или блок ПрофКиП Я2М-66М (215 625руб) + ППК М3-56/1 (163 013руб).

Назначение ваттметра поглощаемой мощности ПрофКиП М3-56

Ваттметр поглощаемой мощности ПрофКиП М3-56 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-56

• Суммарный диапазон рабочих частот: 0 ГГц … 17.85 ГГц

• Диапазон измерения мощности: 10 мВт … 20 Вт

• БИ выполнен на базе металлического несущего корпуса «Надел-75»

• Большой графический ЖК-дисплей

• Интуитивно понятное меню

• Измерение мощности в W и dBm

• Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом)

• Относительные измерения dB и %

• Дистанционное управление (LAN) – опция

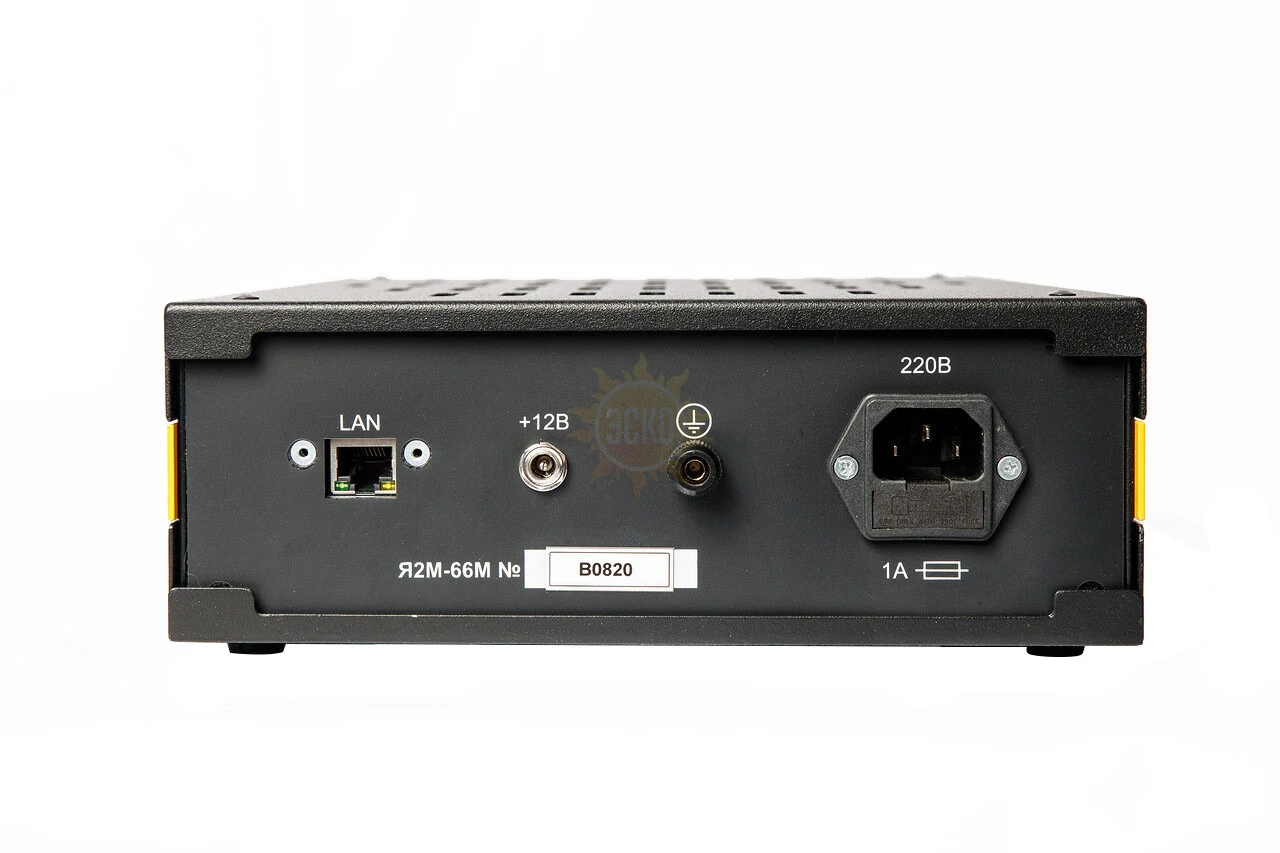

Основные функции блока измерительного ПрофКиП Я2М-66М

• Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму

• Выдача результатов измерений на экран и по сети Ethernet

• Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе

Основные программные функции блока измерительного ПрофКиП Я2М-66М

«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).

«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).

«Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.

«Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-56

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Преобразователи приемные коаксиальные (ППК) ваттметра поглощаемой мощности ПрофКиП М3-56

Наименование ППК	Частотный диапазон	Диапазон измерения
ППК ПрофКиП М3-56	0 ГГц … 17.85 ГГц	10 мВт … 20 Вт
ППК ПрофКиП М3-56/1	0 ГГц … 10 ГГц	10 мВт … 20 Вт

Основные технические характеристики преобразователей приемных коаксиальных (ППК) ваттметра поглощаемой мощности ПрофКиП М3-56

Наименование ППК	Пределы допускаемой основной относительной погрешности (δ), %	Коэффициент стоячей волны по напряжению (КСВН)
ППК ПрофКиП М3-56	0 ГГЦ … 12 ГГц: ±[4 + 0.1(Рк/Рх -1)] 12 ГГц … 17.85 ГГц: ±[6 + 0.1(Рк/Рх -1)]	0 ГГЦ … 2.99 ГГц: не более 1.2 3 ГГц … 11.99 ГГц: не более 1.3 12 ГГц … 17.85 ГГц: не более 1.4
ППК ПрофКиП М3-56/1	±[4 + 0.1(Рк/Рх -1)]	не более 1.4
где Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт; Рх – значение измеряемой мощности, Вт

Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-56

• Температура окружающего воздуха: +10°С … +40°С

• Относительная влажность воздуха при +20°С: не более 90%

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-56

• Средняя наработка на отказ: 12000 ч

• Потребляемая мощность: не более 40 Вт

• Питание: переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В

• Габариты, вес БИ ПрофКиП Я2М-66М: 235х325х95 мм, 3.6 кг

• Габариты, вес ППК ПрофКиП М3-56: 118х110х110 мм, 1.5 кг

• Габариты, вес ППК ПрофКиП М3-56/1: 118х110х110 мм, 1.5 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-56

Наименование	Обозначение	Количество
БИ ПрофКиП Я2М-66М	ПРШН 411613.011	1 шт
*ППК ПрофКиП М3-56	ПРШН 434839.012	*1 шт
*ППК ПрофКиП М3-56/1	ПРШН 434839.012-01	*1 шт
*комплектуется любой ППК, в любом количестве и сочетании на выбор заказчика
Вставка плавкая ВП2Б-1В (1.0 А 250 В)	ОЮ 0.481.005 ТУ	2 шт.
Руководство по эксплуатации	ПРШН 411151.018 РЭ	1 шт.
Формуляр	ПРШН 411151.018 ФО	1 шт.
Методика поверки	РТ-МП-4976-441-2017	1 шт.
Кабель сетевой с заземлением	IEC-320-C14	1 шт.
Ящик укладочный	ПРШН 411161.120	1 шт.
