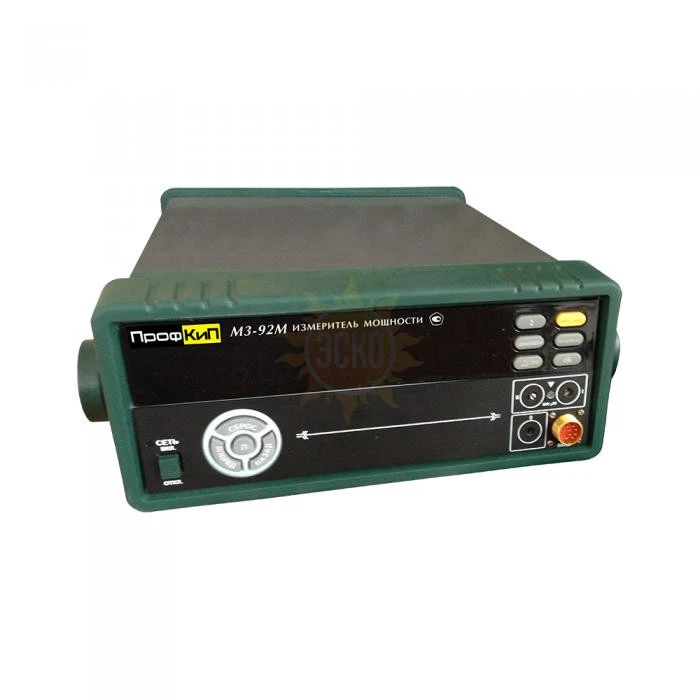

ПрофКиП М3-92М измеритель мощности
распечатать
Описание ПрофКиП М3-92М измеритель мощности
Назначение измерителя мощности ПрофКиП М3-92М
Измеритель мощности ПрофКиП М3-92М предназначен для измерения средней мощности синусоидальных СВЧ сигналов.
Особенности и преимущества измерителя мощности ПрофКиП М3-92М
▪ Диапазон рабочих частот: 25.86 ГГц … 37.3 ГГц
▪ Диапазон измерения мощности: 1 х 10-3 мВт … 10 мВт
▪ Коэффициент стоячей волны по напряжению входа пп: не более 1.4
▪ Пределы допускаемой относительной погрешности: ±[15 + ((N 10-4 /Pk) х 100]%
▪ Уровень собственных шумов: не более 10-4 мВт
Основные технические характеристики измерителя мощности ПрофКиП М3-92М
| Параметры | Значения |
| Диапазон рабочих частот | 25.86 ГГц … 37.5 ГГц |
| Диапазон измерений мощности | 1 х 10-3 мВт … 10 мВт |
| Коэффициент стоячей волны по напряжению входа первичного преобразователя КстU | не более 1.4 |
| Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов | ±[15 + ((N 10-4 /Pk) х 100]% (где Pk – измеряемое значение мощности, мВт) |
| Уровень собственных шумов (N) | не более 10-4 мВт |
| Сечение волноводного фланца (в соответствии с ГОСТ 13317-89) | 7.2 мм х 3.4 мм |
Рабочие условия эксплуатации измерителя мощности ПрофКиП М3-92М
▪ Температура окружающего воздуха: 15°С … 25°С
▪ Относительная влажность воздуха при температура 25°С: до 80%
Общие данные измерителя мощности ПрофКиП М3-92М
▪ Питание: 220 В ±10%, 50 Гц … 60 Гц
▪ Габариты, вес блока измерительного: 320х260х110 мм, 3.7 кг
▪ Габариты, вес преобразователя первичного:100х35х35 мм, 0.3 кг
Комплект поставки измерителя мощности ПрофКиП М3-92М
| Наименование | Количество |
| Блок измерительный ПрофКиП М3-92М | 1 шт. |
| Преобразователь приемный ППВ 020 | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
