ПрофКиП М3-99 ваттметр поглощаемой мощности (полный комплект)

распечатать описание в PDF

ПрофКиП М3-99 ваттметр поглощаемой мощности (полный комплект)

4 603 292 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр
66805-17
до 01.03.2027

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП М3-99 ваттметр поглощаемой мощности (полный комплект)

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.

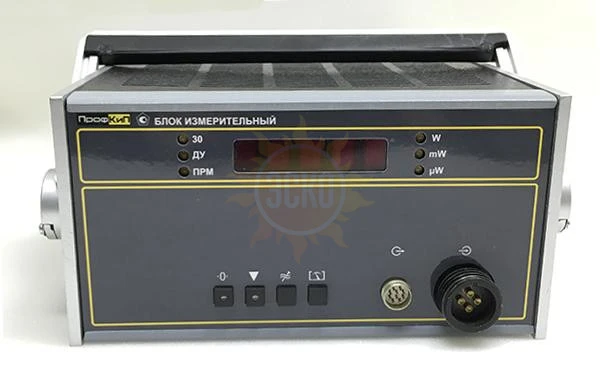

Конструктивно ваттметр поглощаемой мощности ПрофКиП М3-99 состоит из блока измерительного унифицированного (БИ) и преобразователей приемных коаксиальных (ППК): ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-93/1, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 с неразъемным соединительным кабелем.

Принцип действия ваттметра мощности ПрофКиП М3-99 основан на преобразовании СВЧ мощности в термоэлектродвижущую силу (термо-ЭДС), которая пропорциональна подведенной к преобразователю мощности СВЧ.

Основными функциями БИ являются: усиление напряжения постоянного тока, его преобразование в цифровую форму, выдача в линейном масштабе результатов измерений на цифровое табло и в КОП, формирование уровней мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе.

Управление работой ваттметра и обработка результатов преобразования осуществляется с помощью микроконтроллера.

Работа ваттметра в составе автоматизированной измерительной системы обеспечивается интерфейсом КОП.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

• Диапазоны частот: 0.00 ГГц … 17.85 ГГц, 0.00 ГГц … 12.00 ГГц, 0.00 ГГц … 3.00 ГГц,

• Диапазоны измерения мощности: 1 мкВт … 10 мВт, 0.8 мВт … 1 Вт, 8 мВт … 10 Вт, 80 мВт … 100 Вт

• Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП

• Встроенное ПО

• Интерфейс LAN (опционально)

Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.

Преобразователи приемные коаксиальные (ППК) ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Наименование	Частотный диапазон	Диапазон измерения
ППК ПрофКиП М3-90	0.02 ГГц … 17.85 ГГц	1 мкВт … 10 мВт
ППК ПрофКиП М3-93	0.00 ГГц … 17.85 ГГц	0.8 мВт … 1 Вт
ППК ПрофКиП М3-95	0.00 ГГц … 17.85 ГГц	8 мВт … 10 Вт
ППК ПрофКиП М3-96	0.00 ГГц … 12.00 ГГц	80 мВт … 100 Вт
ППК ПрофКиП М3-93/1	0.00 ГГц … 3.00 ГГц	0.8 мВт … 1 Вт

Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Параметры

Значения

Диапазон частот

ППК ПрофКиП М3-90

ППК ПрофКиП М3-93

ППК ПрофКиП М3-95

ППК ПрофКиП М3-96

ППК ПрофКиП М3-93/1

0.02 ГГц … 17.85 ГГц

0.00 ГГц … 17.85 ГГц

0.00 ГГц … 12.00 ГГц

0.00 ГГц … 3.00 ГГц

Диапазон измерения мощности

ППК ПрофКиП М3-90

ППК ПрофКиП М3-93

ППК ПрофКиП М3-95

ППК ПрофКиП М3-96

ППК ПрофКиП М3-93/1

10^-7 Вт … 3.0х10^-5 Вт включ.

св. 3.0х10^-5 Вт … 10^-4 Вт включ.

св. 1х10^-4 Вт … 1х10^-3 Вт включ.

св. 1х10^-3 Вт … 1х10^-2 Вт

1х10^-4 Вт … 2х10^-2 Вт включ.

св. 2х10^-2 Вт … 1.2х10^-1 Вт включ.

св. 12х10^-2 Вт … 1.0 Вт включ.

св. 1х10^-2 Вт … 10^-1 Вт включ.

св. 1х10^-1 Вт … 1.0 Вт включ.

св. 1.0 Вт … 10.0 Вт

8х10^-2 Вт … 1.2 Вт включ.

св. 1.2 Вт … 12.0 Вт включ.

св. 12 Вт … 100 Вт

1х10^-4 Вт … 2х10^-2 Вт включ.

св. 2х10^-2 Вт … 1.2х10^-1 Вт включ.

св. 12х10^-2 Вт … 1.0 Вт

Пределы допускаемой основной относительной погрешности (δ) с преобразователем приемными коаксиальными ППК ПрофКиП М3-90:

- в диапазоне частот 0.02 ГГц …12 ГГц включительно

- в диапазоне частот 12 ГГц … 17.85 ГГц

±[4 + 0.1 (Рк/ Рх - 1)%

±[6 + 0.1 (Рк/ Рх - 1)%

Пределы допускаемой основной относительной погрешности с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95:

- в диапазоне частот 0 ГГц … 12 ГГц включительно

- в диапазоне частот 12 ГГц … 17.85 ГГц

±[4 + 0.1 (Рк/ Рх - 1)%

±[6 + 0.1 (Рк/ Рх - 1)%

Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-96:

±[6 + 0.1 (Рк/ Рх - 1)%

Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1:

±[6 + 0.1 (Рк/ Рх - 1)%

где: Рк – максимальное значение поддиапазона измерения мощности, Вт;

Рх – измеренное значение мощности, Вт

Волновое сопротивление входа ваттметра:

- с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96

- с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1

50 Ом

75 Ом

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90:

- в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно

- в диапазоне частот 12.00 ГГц … 17.85 ГГц

не более 1.3

не более 1.4

Коэффициент стоячей волны по напряжению ваттметра с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95:

- в диапазоне частот 0 ГГц … 3 ГГц включительно

- в диапазоне частот 3ГГц … 12.00 ГГц включительно

- в диапазоне частот 12.00 ГГц … 17.85 ГГц

не более 1.15

не более 1.3

не более 1.4

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-96:

- в диапазоне 0 ГГц … 2.00 ГГц включительно

- в диапазоне 2.00 ГГц … 8 ГГц включительно

- в диапазоне 8 ГГц … 12.05 ГГц

не более 1.2

не более 1.3

не более 1.4

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1

не более 1.15

Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры:

- с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95

- с преобразователями приемными коаксиальными ППК ПрофКиП М3-96 и ППК ПрофКиП М3-93/1

±1.0%

±1.5%

Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме:

с ППК ПрофКиП М3-90

с ППК ПрофКиП М3-93

с ППК ПрофКиП М3-95

с ППК ПрофКиП М3-96

с ППК ПрофКиП М3-93/1

не более 4х10^-7 Вт/ мин

не более 2х10^-5 Вт/ мин

не более 4х10^-5 Вт/ мин

не более 3х10^-6 Вт/ мин

не более 2х10^-5 Вт/ мин

Время установления показаний ваттметра с ППК ПрофКиП М3-90 в режиме ручного переключения поддиапазонов:

- первый и второй поддиапазон

- третий и четвертый поддиапазон

- в режиме автоматического переключения поддиапазонов

не более 10.0 с

не более 1.0 с

не более 15.0 с

Время установления показаний ваттметра с ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1, с, не более

не более 20 с

Время установления показаний с ППК ПрофКиП М3-95:

- в режиме ручного переключения поддиапазонов

- в режиме автоматического измерения мощности

не более 10 с

не более 15 с

Время установления показаний ваттметра с преобразователем ППК ПрофКиП М3-96

не более 60 с

Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин:

ППК ПрофКиП М3-90

ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1

ППК ПрофКиП М3-95

ППК ПрофКиП М3-96

не более 0.015 Вт

не более 1.5 Вт

не более 15 Вт

не более 120 Вт

Время установления рабочего режима

не более 30 мин

Время непрерывной работы

не менее 16 ч

Нормальные условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

• Температура окружающего воздуха: 20ºС ±5ºС

• Относительная влажность при температуре 25ºС: 30% … 80%

• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.

Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

• Температура окружающего воздуха: -10ºС … +40ºС

• Относительная влажность при температуре 30ºС: 90%

• Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

• Потребляемая мощность: не более 38ВА

• Средняя наработка на отказ: 15000 ч

• Питание: 220 В ± 22В, 50 Гц ±1 Гц

• Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг

• Габариты, вес ППК ПрофКиП М3-90: D42х101.5 мм, 0.4 кг

• Габариты, вес ППК ПрофКиП М3-93: D42х99 мм, 0.45 кг

• Габариты, вес ППК ПрофКиП М3-95: 113х90.5х82 мм, 0.75 кг

• Габариты, вес ППК ПрофКиП М3-96: 218х125х145.5 мм, 3.0 кг

• Габариты, вес ППК ПрофКиП М3-93/1: D42х114.5 мм, 0.5 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Наименование	Количество
Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001	1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001	1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93 ПРШН 434839.004	1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-95 ПРШН 434839.005	1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-96 ПРШН 434839.006	1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 ПРШН 434839.007	1 шт
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ	2 шт
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ	2 шт
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ	2 шт
Кабель КОП ЕЭ4.854.130-08	1 шт
Ключ 7811-0002DIх9 ГОСТ 2839-80	1 шт
Кабель сетевой SCZ-1	1 шт
Руководство по эксплуатации ПРШН.411151.008 РЭ	1 шт
Схемы электрические принципиальные ПРШН.411151.008 РЭ	1 шт
Формуляр ПРШН.411151.008ФО	1 шт
Ящик укладочный ПРШН. 411161.120	1 шт
Ящик укладочный ПРШН. 411161.120-03	1 шт

Дополнительная комплектация ваттметра поглощаемой мощности ПрофКиП М3-99 (полный комплект)

Наименование

Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке)
