ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

распечатать описание в PDF

ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

1 185 076 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр
66805-17
до 01.03.2027

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

Назначение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0.02 ГГц до 17.85 ГГц.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

• Диапазоны частот: 0.02 ГГц … 17.85 ГГц

• Диапазоны измерения мощности: 1 мкВт … 10 мВт

• Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП

• Встроенное ПО

• Интерфейс LAN (опционально)

Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.

Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

Параметры	Значения
Диапазон частот	0.02 ГГц … 17.85 ГГц
Диапазон измерения мощности	10^-7 Вт … 3.0х10^-5 Вт включ. св. 3.0х10^-5 Вт … 10^-4 Вт включ. св. 1х10^-4 Вт … 1х10^-3 Вт включ. св. 1х10^-3 Вт … 1х10^-2 Вт
Пределы допускаемой основной относительной погрешности (δ): - в диапазоне частот 0.02 ГГц …12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц	±[4 + 0.1 (Рк/ Рх - 1)% ±[6 + 0.1 (Рк/ Рх - 1)%
где: Рк – максимальное значение поддиапазона измерения мощности, Вт; Рх – измеренное значение мощности, Вт
Волновое сопротивление входа ваттметра:	50 Ом
Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90: - в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно - в диапазоне частот 12.00 ГГц … 17.85 ГГц	не более 1.3 не более 1.4
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры	±1.0%
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме:	не более 4х10^-7 Вт/ мин
Время установления показаний ваттметра в режиме ручного переключения поддиапазонов: - первый и второй поддиапазон - третий и четвертый поддиапазон - в режиме автоматического переключения поддиапазонов	не более 10.0 с не более 1.0 с не более 15.0 с
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин	не более 0.015 Вт
Время установления рабочего режима	не более 30 мин
Время непрерывной работы	не менее 16 ч

Нормальные условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

• Температура окружающего воздуха: 20ºС ±5ºС

• Относительная влажность при температуре 25ºС: 30% … 80%

• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.

Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

• Температура окружающего воздуха: -10ºС … +40ºС

• Относительная влажность при температуре 30ºС: 90%

• Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

• Потребляемая мощность: не более 38ВА

• Средняя наработка на отказ: 15000 ч

• Питание: 220 В ± 22В, 50 Гц ±1 Гц

• Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг

• Габариты, вес ППК ПрофКиП М3-90: D42х101.5 мм, 0.4 кг

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

Наименование	Количество

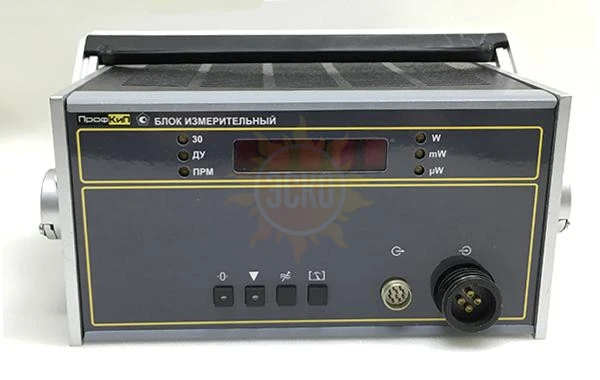

Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001	1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-90 ПРШН 434849.001	1 шт
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ	2 шт
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ	2 шт
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ	2 шт
Кабель КОП ЕЭ4.854.130-08	1 шт
Ключ 7811-0002DIх9 ГОСТ 2839-80	1 шт
Кабель сетевой SCZ-1	1 шт
Руководство по эксплуатации ПРШН.411151.008 РЭ	1 шт
Схемы электрические принципиальные ПРШН.411151.008 РЭ	1 шт
Формуляр ПРШН.411151.008ФО	1 шт
Ящик укладочный ПРШН. 411161.120	1 шт
Ящик укладочный ПРШН. 411161.120-03	1 шт

Дополнительная комплектация ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-90

Наименование

Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке)
