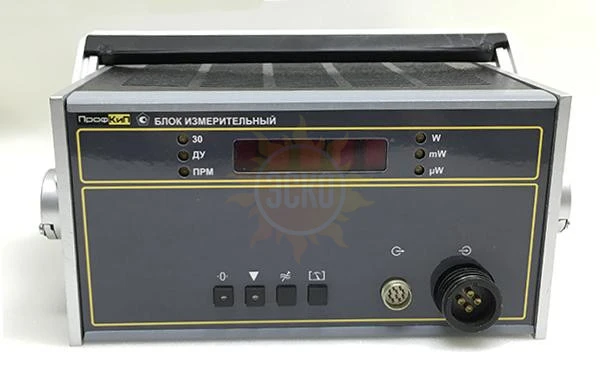

ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1

распечатать описание в PDF

ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1

1 101 240 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр
66805-17
до 01.03.2027

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1

Назначение блока измерительного ПрофКиП М3-99

Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 3.00 ГГц.

Особенности и преимущества блока измерительного ПрофКиП М3-99

• Диапазоны частот: 0.00 ГГц … 3.00 ГГц
• Диапазоны измерения мощности: 0.8 мВт … 1 Вт
• Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
• Встроенное ПО
• Интерфейс LAN (опционально)

Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99

Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.

Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99

Параметры	Значения
Диапазон частот	0.00 ГГц … 3.00 ГГц
Диапазон измерения мощности	1х10^-4 Вт … 2х10^-2 Вт включ. св. 2х10^-2 Вт … 1.2х10^-1 Вт включ. св. 12х10^-2 Вт … 1.0 Вт
Пределы допускаемой основной относительной погрешности	±[6 + 0.1 (Рк/ Рх - 1)%
где: Рк – максимальное значение поддиапазона измерения мощности, Вт; Рх – измеренное значение мощности, Вт
Волновое сопротивление входа ваттметра	75 Ом
Коэффициент стоячей волны по напряжению ваттметра	не более 1.15
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры	±1.5%
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме	не более 2х10^-5 Вт/ мин
Время установления показаний ваттметра	не более 20 с
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин	не более 1.5 Вт
Время установления рабочего режима	не более 30 мин
Время непрерывной работы	не менее 16 ч

Нормальные условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99

• Температура окружающего воздуха: 20ºС ±5ºС
• Относительная влажность при температуре 25ºС: 30% … 80%
• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.

Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99

• Температура окружающего воздуха: -10ºС … +40ºС
• Относительная влажность при температуре 30ºС: 90%
• Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.

Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99

• Потребляемая мощность: не более 38ВА
• Средняя наработка на отказ: 15000 ч
• Питание: 220 В ± 22В, 50 Гц ±1 Гц
• Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг
• Габариты, вес ППК ПрофКиП М3-93/1: D42х114.5 мм, 0.5 кг (опционально)

Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99

Наименование	Количество
Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001	1 шт
Преобразователь приемный коаксиальный ППК ПрофКиП М3-93/1 ПРШН 434839.007 (опционально)	1 шт
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ	2 шт
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ	2 шт
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ	2 шт
Кабель КОП ЕЭ4.854.130-08	1 шт
Ключ 7811-0002DIх9 ГОСТ 2839-80	1 шт
Кабель сетевой SCZ-1	1 шт
Руководство по эксплуатации ПРШН.411151.008 РЭ	1 шт
Схемы электрические принципиальные ПРШН.411151.008 РЭ	1 шт
Формуляр ПРШН.411151.008ФО	1 шт
Ящик укладочный ПРШН. 411161.120	1 шт
Ящик укладочный ПРШН. 411161.120-03	1 шт

Дополнительная комплектация ваттметра поглощаемой мощности ПрофКиП М3-99

Наименование

Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке)
