ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
распечатать
цена по запросу
поверкa включена в стоимость
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Госреестр
66805-17
до 01.03.2027
66805-17
до 01.03.2027
ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России
Описание ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
ЦЕНА ПО ЗАПРОСУ
Назначение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
Ваттметр поглощаемой мощности ПрофКиП М3-99 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных сигналов в диапазоне частот от 0 ГГц до 17.85 ГГц.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
• Диапазоны частот: 0.00 ГГц … 17.85 ГГц
• Диапазоны измерения мощности: 10 мВт … 100 Вт
• Возможность работы в составе автоматизированной измерительной системы по интерфейсу КОП
• Встроенное ПО
• Интерфейс LAN (опционально)
• Интерфейс RS-232
Программное обеспечение ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
Программное обеспечение представляет собой встроенное ПО, предназначенное для управления работой ваттметра.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «ВЫСОКИЙ» в соответствии с ГОСТ Р 50.2.077-2014.
Основные технические характеристики ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
|
Параметры
|
Значения
|
|
Диапазон частот
|
0.00 ГГц … 17.85 ГГц
|
|
Диапазон измерения мощности
|
10 мВт … 100 Вт
|
|
Пределы допускаемой основной относительной погрешности:
- в диапазоне частот 0 ГГц … 12 ГГц включительно
- в диапазоне частот 12 ГГц … 17.85 ГГц
|
±[4 + 0.1 (Рк/ Рх - 1)%
±[6 + 0.1 (Рк/ Рх - 1)%
|
|
где: Рк – максимальное значение поддиапазона измерения мощности, Вт;
Рх – измеренное значение мощности, Вт
|
|
|
Волновое сопротивление входа ваттметра
|
50 Ом
|
|
Коэффициент стоячей волны по напряжению ваттметра:
- в диапазоне частот 0 ГГц … 8 ГГц
- в диапазоне частот 8.0 ГГц … 12.4 ГГц
- в диапазоне частот 12.4 ГГц … 17.85 ГГц
|
не более 1.2
не более 1.25
не более 1.35
|
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры
|
±1.0%
|
|
Нестабильность показаний ваттметра во времени, включая «дрейф электрического нуля», при неизменной температуре в установившемся режиме
|
не более 4х10-5 Вт/ мин
|
|
Время установления показаний:
- в режиме ручного переключения поддиапазонов
- в режиме автоматического измерения мощности
|
не более 10 с
не более 15 с
|
|
Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин
|
не более 15 Вт
|
|
Время установления рабочего режима
|
не более 30 мин
|
|
Время непрерывной работы
|
не менее 16 ч
|
Нормальные условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
• Температура окружающего воздуха: 20ºС ±5ºС
• Относительная влажность при температуре 25ºС: 30% … 80%
• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.
Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
• Температура окружающего воздуха: -10ºС … +40ºС
• Относительная влажность при температуре 30ºС: 90%
• Атмосферное давление: 537 мм.рт.ст. … 800 мм.рт.ст.
Общие данные ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
• Потребляемая мощность: не более 38ВА
• Средняя наработка на отказ: 15000 ч
• Питание: 220 В ± 22В, 50 Гц ±1 Гц
• Габариты, вес блока измерительного: 256х320х174 мм, 6.5 кг
• Габариты, вес ППК ПрофКиП М3-95: 113х90.5х82 мм, 0.75 кг
Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
|
Наименование
|
Количество
|
|

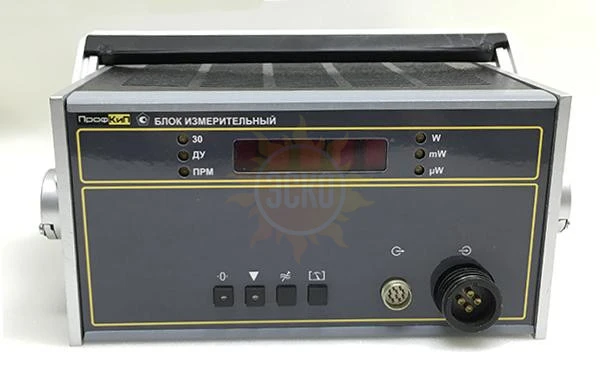

Ваттметр поглощаемой мощности ПрофКиП М3-99 блок измерительный ПРШН.411613.001
|
1 шт
|
|
Преобразователь приемный коаксиальный ППК ПрофКиП М3-95 ПРШН 434839.005
|
1 шт
|
|
Аттенюатор ПРШН.434821.120, ПРШН.434821.120 ТУ
|
1 шт
|
|
Вставка плавкая ВП1-1 2,0 А 250 В ОЮ0.480.003 ТУ
|
2 шт
|
|
Вставка плавкая ВП2Б-1В 0,5 А 250 В ОЮ0.481.005 ТУ
|
2 шт
|
|
Вставка плавкая ВП2Б-1В 1,0 А 250 В ОЮ0.481.005 ТУ
|
2 шт
|
|
Кабель КОП ЕЭ4.854.130-08
|
1 шт
|
|
Ключ 7811-0002DIх9 ГОСТ 2839-80
|
1 шт
|
|
Кабель сетевой SCZ-1
|
1 шт
|
|
Руководство по эксплуатации ПРШН.411151.008 РЭ
|
1 шт
|
|
Схемы электрические принципиальные ПРШН.411151.008 РЭ
|
1 шт
|
|
Формуляр ПРШН.411151.008ФО
|
1 шт
|
|
Ящик укладочный ПРШН. 411161.120
|
1 шт
|
|
Ящик укладочный ПРШН. 411161.120-03
|
1 шт
|
Дополнительная комплектация ваттметра поглощаемой мощности ПрофКиП М3-99 с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
|
Наименование
|
|
Комплект комбинированный ПРШН 4.068.003 (применяется для сопряжения средств измерений при поверке)
|
Отзывы ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
Пока нет отзывов.
Обсуждение ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
Пока нет обсуждений.
Документы ПрофКиП М3-99 ваттметр поглощаемой мощности с преобразователем приемным коаксиальным ППК ПрофКиП М3-95 и аттенюатором
- Госреестр РФ 66805-17 до 01.03.2027PDF, 4.61 МБ
