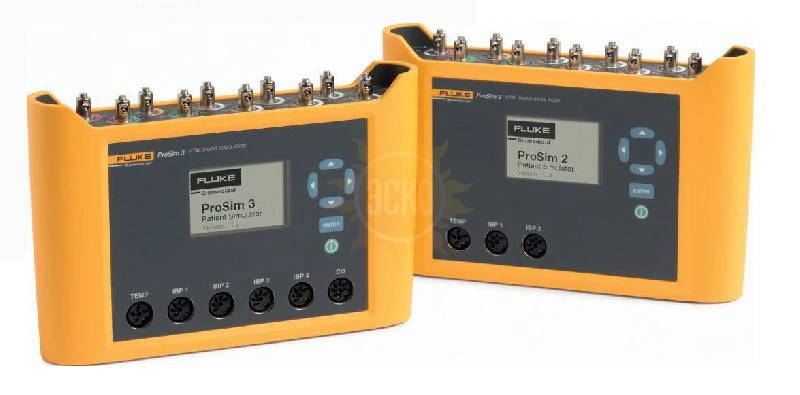

Генераторы сигналов пациента ProSim 3

Воспроизведение сигнала нормального синусоидального ритма

ЭКГ

Амплитуды ЭКГ - сигнала указаны  для  II-отведения, от базовой линии до пика R-волны. Все другие отведения являются пропорциональными

Нормальный синусоидальный ритм

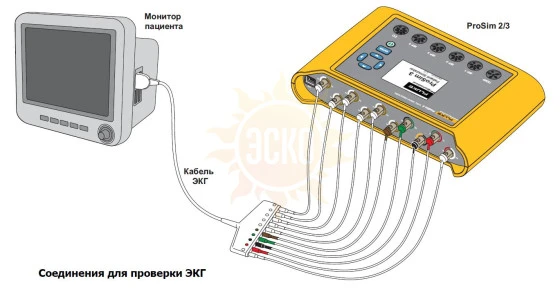

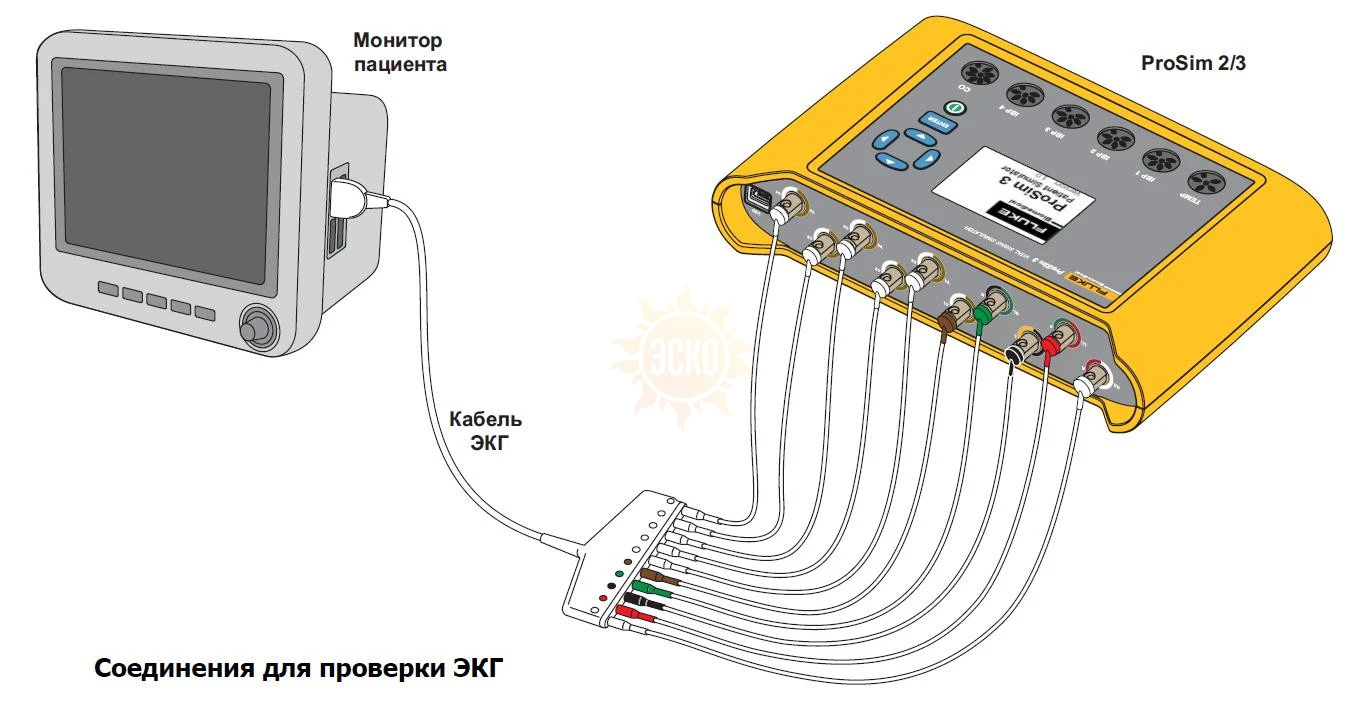

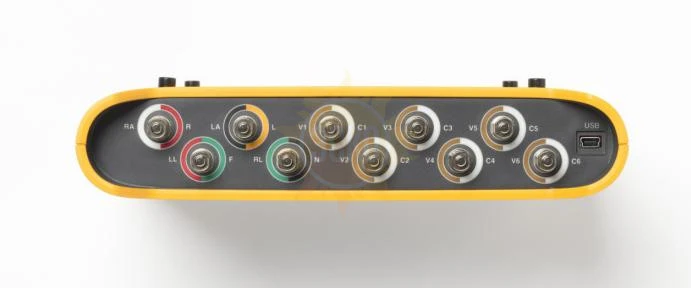

12-канальная конфигурация с независимыми выходами  относительно правой ноги (RL). 10 универсальных  соединений с цветной маркировкой для ЭКГ - разъемов

Воспроизводимые частоты сердечных сокращений

30, 40, 45, 60, 80, 90, 100, 120, 140, 160, 180,  200, 220, 240, 260, 280 и 300 уд/мин

Погрешность воспроизведения ЧСС

±1% от установленного значения

Диапазон амплитуд сигналов

от 0,05 мВ до 0,45 мВ с шагом  0,05 мВ; от 0,5 мВ до 5,5 мВ с шагом  0,5 мВ

Погрешность воспроизведения амплитуды

±2% от установленного значения II-отведения;

для остальных ±5%

Диапазон отклонения амплитуды интервала ST

Только во взрослом режиме:

от -0,8 мВ до 0,8 мВ с шагом 0,1 мВ

(дополнительно шаг от +0,05 мВ до -0,05 мВ)

Настройки генератора

при включении питания по умолчанию

80 уд/мин, 1 мВ, QRS взрослого человека, подъем  ST- сегмента 0 мВ и P-R интервал 0,16 с

Воспроизведение сигнала кардиостимулятора

Воспроизводимые амплитуды сигнала кардиостимулятора

0 (выключено), 1, 2, 5, 10 мВ

(± 10% для  II-отведения)

Погрешность воспроизведения амплитуды сигнала кардиостимулятора

для  II-отведения ± (5%  от установленного значения+0,2 мВ)

Воспроизводимые длительности сигнала кардиостимулятора

0,1 мс, 0,5 мс , 1 мс, 1,5 мс,  2 мс

Виды аритмий  (темпы)

Мерцательная  75уд/мин

Асинхронная 75 уд/мин

Спрос с частыми ударами синуса

Спрос со случайными ударами синуса

Атриовентрикулярная последовательная

Один удар

Отсутствие функции

Аритмии

Базовые NSR

80 уд/мин

PVC фокус

Левый фокус,

стандартная синхронизация

Наджелудочковые аритмии

Мерцательная аритмия

(крупная или мелкая),

трепетание предсердий синусоидальная аритмия;

пропуск удара (один раз);

предсердная тахикардия, пароксизмальная предсердная тахикардия;

 узловой ритм

наджелудочковая тахикардия

Преждевременные аритмии

(Все разовые события) Преждевременные сокращения предсердий (PAC);

преждевременные

узловые сокращения (PNC);

PVC1 левого желудочка;

PVC1 левого желудочка, рано;

PVC1 левого желудочка, R на T;

PVC2 правого желудочка

PVC2 правого желудочка, рано;

PVC2 правого желудочка, R на Т,

Мультифокальные PVCs

Желудочковые

аритмии

PVCs т 6, 12 или 24 в минуту;

частые мультифокальной PVCs; бигеминии;

тригеминии;

несколько каналов PVC

(одно время работы 2, 5, 11 или PVC);

желудочковая тахикардия;

фибрилляция желудочков (крупная или мелкая) и асистолии

Дефекты проведения

Первый, второй, или третьей степени AV блока,  правый или левый

Воспроизведение электрокардиографического сигнала матери и плода (только для ProSim 3)

Диапазон дискретных значений ЧСС плода, уд/мин

60, 90, 120, 140, 150, 210 и  240

Характер изменения дискретных значений ЧСС плода

Синхронно с сигналом сокращения матки (равномерное замедление колебания) начиная со 140 уд/мин

Формы кривых внутриматочного давления

Равномерное замедление, опережающее замедление, запаздывающее замедление или равномерное ускорение

Форма кривой

воспроизведения давления

Колоколообразная форма

Диапазон воспроизводимого давления, мм рт. ст.

0÷90 и 90÷0

Длительность сигнала, с

90

Пиковое давление, мм рт. ст.

90±4

Значения настройки периода сигнала, имитирующего сокращение матки  с интервалами, мин

2,3,5 или ручной режим

Настройки генератора

при включении питания по умолчанию

дискретное значение ЧСС плода 120 уд/мин, равномерное замедление, ручной режим

Воспроизведение испытательных сигналов специальной формы

Диапазон амплитуд сигналов

от 0,05 мВ до 0,45 мВ с шагом  0,05 мВ; от 0,5 мВ до 5,5 мВ с шагом  0,5 мВ

Набор частот пульсовой волны

30 уд/мин; 60 уд/мин с длительностью импульса 60 мс

Частоты синусоидального сигнала

0,5 Гц; 5 Гц; 10 Гц; 40 Гц; 50 Гц; 60 Гц; 100 Гц

Частоты треугольных импульсов

2,0 Гц; 2,5 Гц

Частоты воспроизводимых прямоугольных импульсов

0,125 Гц; 2,0 Гц

Воспроизведение импульсов для тестирования регистрации R-зубца

Форма импульса регистрации R-зубца

треугольные импульсы

Набор частот треугольных импульсов

30, 60, 80, 120, 200, 250 имп/мин

Диапазон длительностей импульса

от 20 мс до 200 мс с шагом 10 мс; дополнительно 8 мс, 10 мс, 12 мс

Погрешность частоты тестового импульса

±1%

Погрешность воспроизведения амплитуды тестового импульса

±2%

Воспроизведение сигнала инвазивного кровяного давления

Каналы

4-независимых канала

Входное / выходное сопротивление

300 Ом ± 10%

Чувствительность совместимых датчиков

5 мкВ/В/ мм рт. ст. или 40 мкВ/В/ мм рт. ст.

Воспроизводимые значения статического давления

-10 мм рт. ст.; от 0 мм рт. ст. до 400 мм рт. ст. с шагом 80 мм рт. ст. для канала BP 1

-10 мм рт. ст.; 240 мм рт. ст.; от 0мм рт. ст. до 200 мм рт. ст. с шагом 50 мм рт. ст. для канала BP 2

-5 мм рт. ст.; от 0 мм рт. ст. до 100мм рт. ст. с шагом 20 мм рт. ст. для канала BP 3

-5 мм рт. ст.; от 0 мм рт. ст. до 100мм рт. ст. с шагом 20 мм рт. ст. для канала BP 4

Погрешность воспроизведения сигнала инвазивного давления

±2% (1% от установленного + 2 мм рт. ст.)

Воспроизводимые значения динамического

давления

Артериальная: 120/80,

Лучевая артерия: 120/80,

Левый желудочек: 120/00,

Правый желудочек: 25/00

для канала BP 1

Артериальная: 120/80,

Лучевая артерия: 120/80,

Левый желудочек: 120/00,

Правое предсердие

(центральное венозное или CVP): 15/10,

Правый желудочек: 25/00,

Легочная артерия: 25/10,

Давление заклинивания в легочной артерии: 10/2,

Левое предсердие: 14/4

для канала BP 2

Артериальная: 120/80,

Лучевая артерия: 120/80,

Левый желудочек: 120/00,
Правое предсердие (центральное венозное или CVP): 15/10,

правый желудочек: 25/00,
Легочная артерия: 25/10,

Давление заклинивания в легочной артерии: 10/2,
Левое предсердие: 14/4

для канала BP 3

Последовательности Свана-Ганса, Правое предсердие (CVP),

Правый желудочек (RV),
Легочная артерия (PА),

Давление заклинивания в легочной артерии: (PAW)

Артефакты дыхания

Дельта изменения от 3 до 16 мм рт. ст.

Выходной коннектор

DIN 5-pin

Воспроизведение реографического сигнала

Набор воспроизводимых значений частоты дыхания

0; 15; 20; 30; 40; 60; 80; 100; 120 дых/мин

Погрешность

воспроизведения

частоты дыхания

±2%

Характер волны

дыхания

Нормальное или вентилируемое

Отношение

вдоха к выдоху

Нормальное

1:1,1:2,1:3,1:4,1:5

Вентилируемое

1:1

Диапазон воспроизводимых сопротивлений изолинии

от 500 Ом до 2000 Ом с шагом 500 Ом

Погрешность воспроизведения

сопротивлений изолинии

±5%

Воспроизводимые значения амплитуды реографического сигнала

0,2 Ом; 0,5 Ом; 1,0 Ом; 3,0 Ом

Погрешность воспроизведения

амплитуды реографического сигнала

±10%

Выбор проводов

(дыхательные отведения)

LA или LL

Выбор апноэ

(остановка дыхания)

OFF, 12, 22 или 32 секунд (разовые)

или непрерывные (апноэ ON = OFF дыхания)

Настройки генератора

при включении питания по умолчанию

20 дых/мин,  1,0 Ом

 (амплитуда реографического сигнала),

1000 Ом (сопротивление изолинии)

Воспроизведение температурного сигнала

Набор температур воспроизводимого сигнала

0 °C; 24 °C; 37 °C; 40 °C

Совместимость с датчиками

YSI 400/700

Погрешность воспроизведения температурного сигнала

±1°C

Выходной коннектор

DIN 4-pin

Воспроизведение электрического сигнала, генерирующего  минутный объем сердца

(сердечный  выброс, только для ProSim 3)

Имитируемый  катетер

Катетер Бакстера-Эдвардза

Калибровочный коэффициент

0,542(для температуры жидкости 0°C) и 0,595(для температуры жидкости 24°C)

Воспроизводимая температура крови, °C

37

Погрешность воспроизведения температуры крови

±2%

Имитируемый объем вводимой жидкости , см³

10

Воспроизводимая температура вводимой жидкости,  °C

0 и 24

Погрешность воспроизведения температуры жидкости

±2%

Диапазон воспроизведения скорости введения (объемного расхода) жидкости ,л/мин

2,5;5;10

Погрешность воспроизведения скорости введения (объемного расхода) жидкости относительно задаваемого значения

Не более ±5%

Воспроизводимая скорость изменения температуры вводимой жидкости (калибровочный сигнал) ,  °C/с

1,5(для диапазона 35,5÷37 °C)

Погрешность воспроизведения скорости изменения температуры вводимой жидкости

Не более ±1%

Выход

Круглый 7-контактный DIN

Настройки генератора

при включении питания по умолчанию

скорости введения 2,5 л/мин ;

температура вводимой жидкости0°C

Параметры питания

Напряжение питания

2 алкалиновые батарейки 9В

Время работы от аккумулятора

8 часов

Физические параметры

Размеры

14 см * 20,6 см * 4,5 см

Вес

0,47кг

Дисплей

ЖК-дисплей

Порт соединения с ПК

USB
