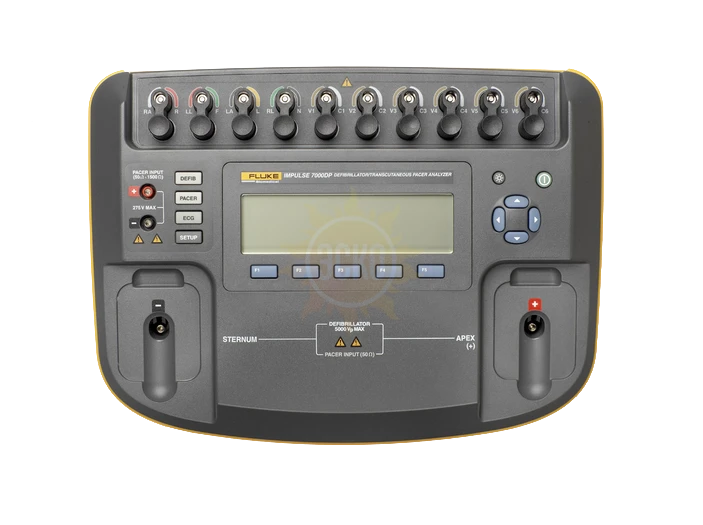

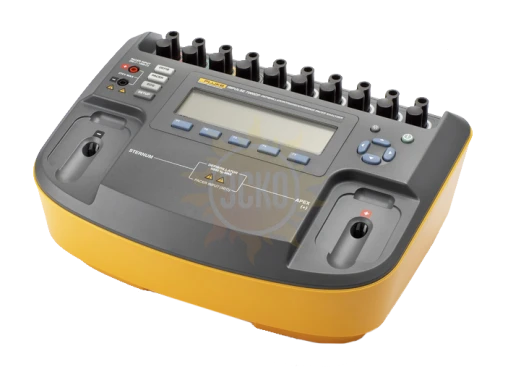

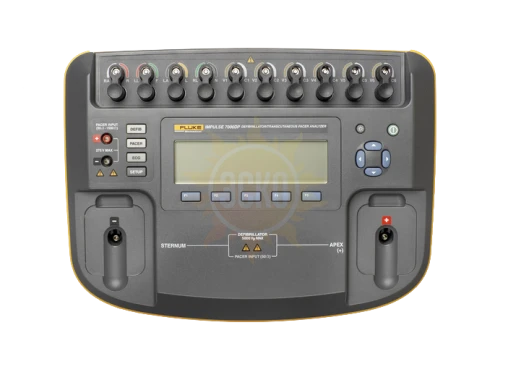

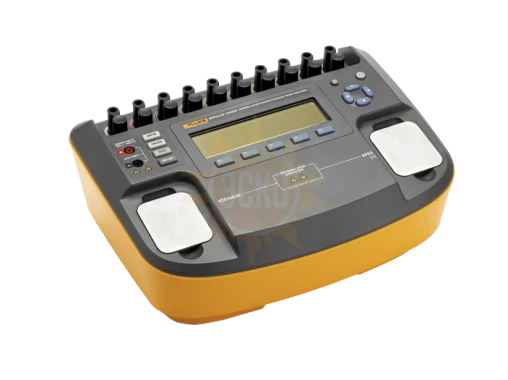

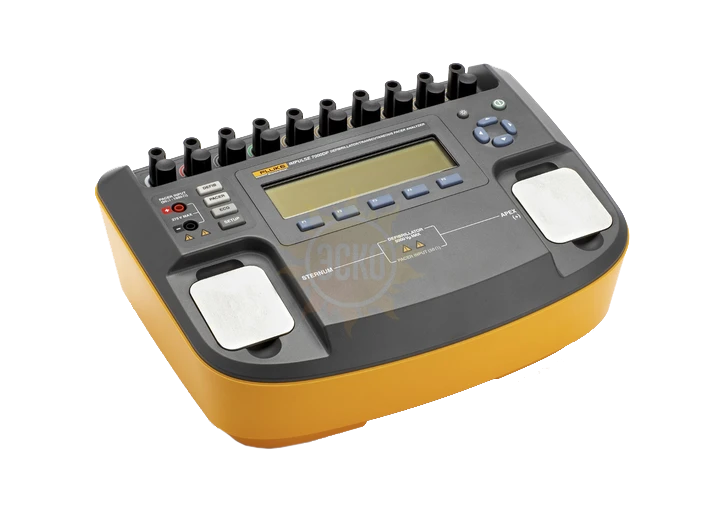

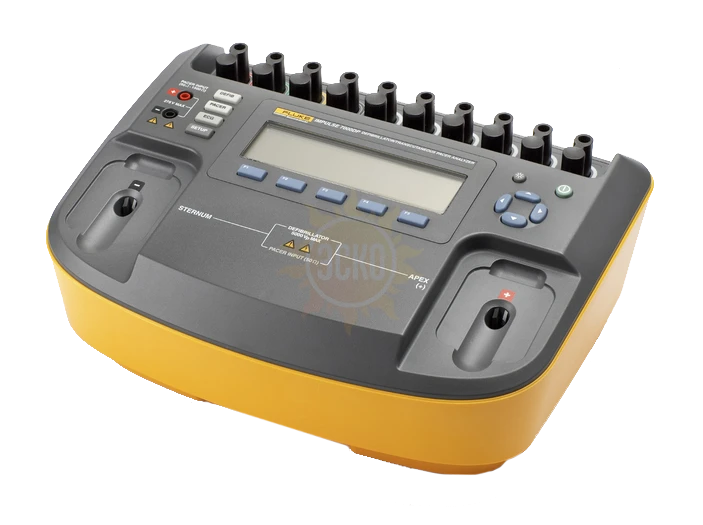

Анализатор дефибриллятора и транскутанного кардиостимулятора Impulse 7000DP

Измерение энергии импульса

Диапазон измерения энергии

от 0,1 Дж до 600 Дж

Погрешность измерения энергии

±(1% от показаний + 0,1 Дж)

Параметры нагрузочного сопротивления

Сопротивление нагрузки

50 Ом

Погрешность для сопротивлений нагрузки

±1%

Измерение параметров импульса

Диапазон длительностей импульса

от 1 мс до 50 мс

Погрешность измерения длительности импульса

±0,1 мс

Диапазон измерения напряжения импульса

от 20 В до 5000 В

Погрешность измерения напряжения импульса

±(1% от показаний + 2 В)

Диапазон измерения тока

от 0,4 А до 100 А

Погрешность измерения тока

±(1% от показаний + 0,1 А)

Измерение параметров двухфазных и пульсирующих двухфазных импульсов

Диапазон измерения спада напряжения

от 1% до 99%

Погрешность измерения спада напряжения

± порядок измерения

Диапазон измерения межфазовой задержки

от 0,1 мс до 9,9 мс

Погрешность измерения межфазовой задержки

±0,1 мс

Измерение параметров пульсирующих двухфазных импульсов

Диапазон измерения частоты пульсации

от 2000 Гц до 8000Гц

Погрешность измерения частоты пульсации

±1% от показаний

Диапазон измерения длительности пульсации,

в единицах спада напряжения

от 1% до 99%

Погрешность измерения длительность пульсации, в единицах спада напряжения

± порядок измерения

Параметры питания

Время работы от аккумулятора

9 часов

Параметры зарядного устройства

от 100 В до 240 В

50 Гц, 60 Гц

Физические параметры

Размеры

32 см × 24 см × 13 см

Вес

3,02 кг

Параметры нагрузочного сопротивления

Диапазон нагрузочных сопротивлений

от 50 Ом до 1500 Ом с шагом 50 Ом

Погрешность нагрузочного сопротивления

±1% от установленного

Выделяемая мощность

5 Вт средняя, 40 Вт в пике (при нагрузке 1000 Ом)

Измерения параметров кардиостимулятора

Специализированные алгоритмы для производителей

GE Responder, MDE 300, Medtronic ERS/Physio Control

LIFEPAK, MRL, Philips/Agilent HP,

Schiller Medical, ZOLL Medical

Диапазон измерения тока

от 4 до 250 мА

Погрешность измерения тока

±(1% от показаний + 0,02 мА)

Диапазон измерения частоты импульсов

от 5 имп/мин до 800 имп/мин

Погрешность измерения частоты импульсов

±(0,5 % от показаний + 0,1 имп/мин)

Диапазон измерения длительности импульса

от 1 мс до 100 мс

Погрешность измерения длительности импульса

±(0,5% от показаний + 0,01 мс)

Диапазон измерения энергии импульса

от 1 мкДж до 2 Дж

Погрешность измерения энергии импульса

±(4% от показаний + 10 мкДж)

Измерения рефракторного периода

Диапазон измерения рефракторного периода

после стимуляции

от 20 мс до 500 мс

Диапазон измерения рефракторного периода

после регистрации отклика

от 15 мс до 500 мс

Погрешность измерения

±1 мс

Рабочий диапазон частот кардиостимулятора

от 20 имп/мин до 200 имп/мин

5000 В

Максимальная непрерывная мощность

12 Вт, эквивалент 10 импульсам дефибрирования
мощностью 360 Дж каждые 5 минут

Индуктивность

Температура

Рабочая: 10 ºC до 40 ºC;

Хранения: -20 ºC до 60 ºC.

Габариты и вес

154 мм х 272 мм х 138,7 мм, 1.54 кг

Класс безопасности

Соответствует стандарту EN61010-1 и 2 издание, класс 2

Знаки безопасности и электромагнитной совместимости

CE, CSA и C-Tick

Настройки нагрузки

25, 50, 75, 100, 125, 150, 175, 200 ±1%

Точность измерения энергии (все, кроме двухфазных импульсов)

2% + 0,1 Дж с нагрузкой 25, 75 Ом до 200 Ом, 1% от показания
+ 0,1 Дж при нагрузке 50 Ом

Точность измерения энергии (двухфазные импульсы)

2,5% или при чтении + 0,3 Дж при нагрузках 25, 75 и 200 Ом,
1,5% от показания + 0,3 Дж при нагрузке 50 Ом

Точность измерения напряжения

1% от показаний + 2 В при нагрузках 25 Ом и 50 Ом,
2% от показания + 2 В при нагрузках от 75 до 200 Ом

Точность измерения тока

2% или + 0,1 А при нагрузке 25 Ом, 1% от показания
+ 0,1 А при нагрузках от 50 до 200 Ом
