VERDO SH1401 - осциллограф-мультиметр 40 МГц, 2 канала

Описание VERDO SH1401

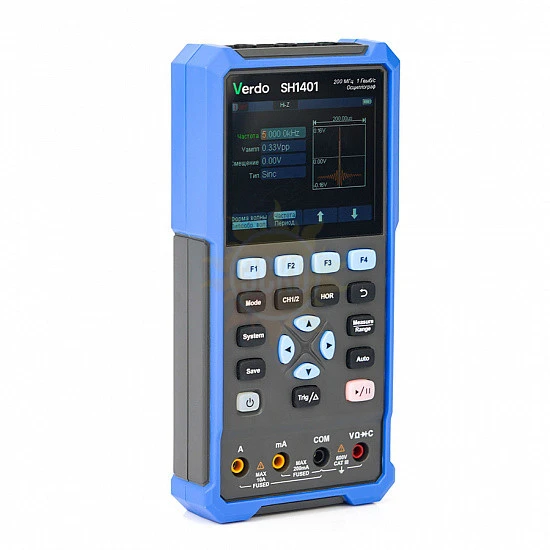

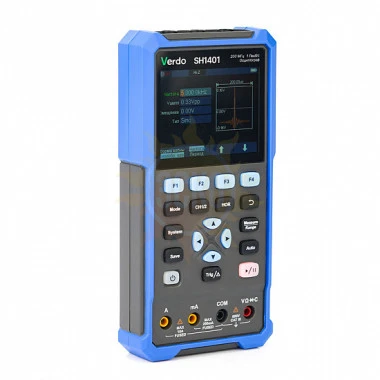

Портативный осциллограф ручной VERDO SH1401 это комбинация в одном компактном корпусе двухканального цифрового осциллографа с полосой до 40 МГц и 4½- разрядного TrueRMS мультиметра.

Аккумуляторное питание позволяет прибору работать без подключения к сети более 4 часов. Все это плюс низкая цена делает прибор отличным выбором для специалистов, работающим в «полевых» условиях, на выездных работах, в сервисных центрах, и на любых объектах, имеющих ограничения по доступу к электросети и по рабочему пространству.

Осциллограф VERDO SH1401 подойдет:

- Организациям, формирующим комплект приборов для лицензии МЧС;

- Компаниям с ограниченным бюджетом, а также для образовательных и обучающих целей.

Преимущества

• Поддержка восьми встроенных опциональных форм сигналов
• Съемная батарея может работать в течение 3-6 часов
• Подвесной кронштейн
• Яркий цветной ЖК-экран 3,5”, 320х240
• Функция сохранения сигнала


  Интерфейсы

•  Порт USB-Device обеспечивает подключение к ПК и экспорт сохранённых данных

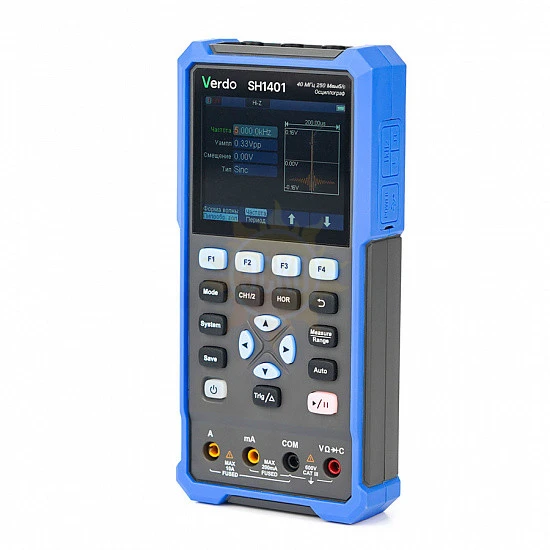

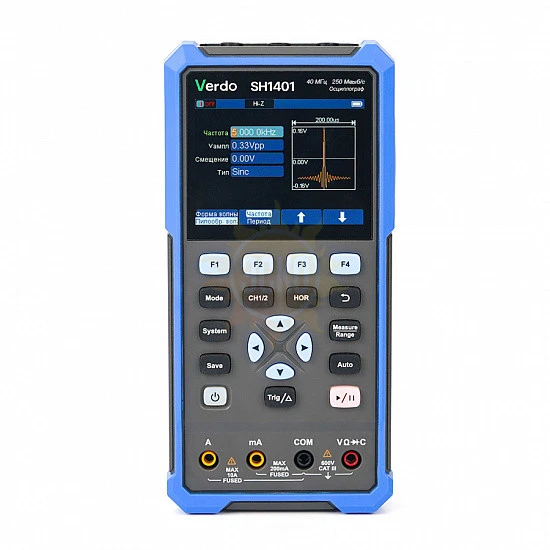

• Внешний вид и органы управления


• Входные разъёмы каналов CH1 и CH2.
• Выходной разъем генератора сигналов (опция).
• Область отображения данных (экран).
• Кнопки F1 – F4 – многофункциональные кнопки.
• Кнопка HOR настройки горизонтальной развертки кнопок.
• Кнопка возврата на предыдущий уровень меню.
• Меню измерений (режим осциллографа) или переключения пределов измерения (режим мультиметра).
• Кнопки приближения или перемещения.
• Кнопка автоматической настройки.
• Кнопка запуска / остановки функций.
• Входные гнезда мультиметра.
• Кнопка вызова меню запуска (режим осциллографа) или относительных измерений (режим мультиметра).
• Кнопка включения питания.
• Кнопка сохранения настроек.
• Кнопка системных настроек.
• Кнопка переключения между режимами осциллографа и мультиметра.
• Кнопка переключения между каналами СН1 и СН2.
•
• Разъем компенсации щупа: ( 3,3 В/1,1 кГц).
• Разъем зарядки или передачи данных по USB-интерфейсу.

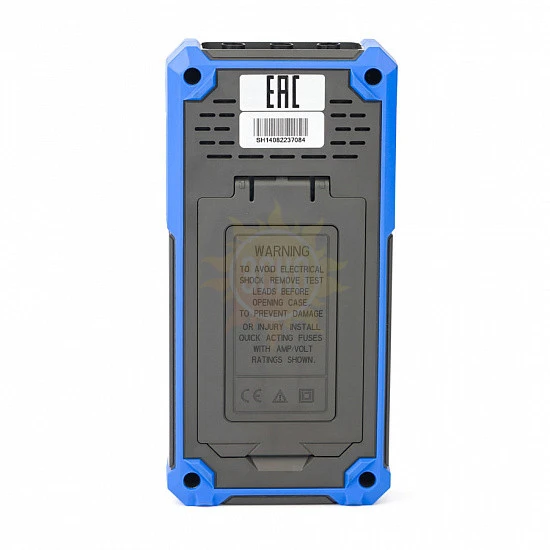

• Опорная скоба.

• Надежный и безопасный помощник инженера и техника за пределами лаборатории

Осциллографы VERDO SH1400 ориентированы на использование в «полевых условиях», поэтому имеют питание от сменных аккумуляторов, обеспечивающее до 4 часов непрерывной работы в условиях, когда нет доступа к электросети, а также позволяет проводить измерения с плавающим потенциалом.

Благодаря встроенному противоударному хольстеру прибор не боится случайных падении и ударов, а малые размеры и опорная скоба позволяет его удобно размещать на элементах конструкции обслуживаемых объектов. Пластиковое покрытие внешней поверхности входных осциллографических разъемов делает работу с прибором более безопасной, предотвращая случайное соприкосновение оператора с высоким напряжением.

Комбинация 2-канального осциллографа с 4 ½ разрядным частотомером, 4 ½ разрядного мультиметра, 1 канального генератора сигналов, превращают прибор в портативную мобильную многофункциональную измерительную станцию.

Сохранение результатов измерения

Осциллографы VERDO SH1400 обладают удобным набором функций сохранения режимов измерений и измеренных данных: во внутренней памяти прибора можно сохранить 4 настройки, 4 опорные осциллограммы, 4 копии экрана и 4 файла осциллограмм в формате CSV. Опорные осциллограммы могут отображаться на экране прибора одновременно с текущим сигналом, что позволяет эффективно сравнивать их между собой.

Если подключить прибор к ПК через встроенный разъем USB type-C, он начинает работать в качестве накопителя данных, предоставляя доступ сохраненным в приборе копиям экрана и осциллограммам в формате CSV для дальнейшего анализа.

Автоматические и курсорные измерения

Осциллографы VERDO SH1400 предоставляют целый набор измерительных функций, включая:

• Курсоры, которые привязываются к осциллограмме или экрану
•  До 12 автоматических измерений сигнала (в зависимости от модели): частота, период, амплитуда, максимальное значение, минимальное значение, размах, среднее значение, среднеквадратичное значение, скорость нарастания, скорость спада, ширина импульса (положительная) , ширина импульса (отрицательная). 6 автоизмерений можно одновременно вывести на экран прибора
•

  Продвинутые режимы сбора данных

  Несмотря на небольшой размер и низкую цену, осциллограф VERDO SH1400 снабжен режимом детектирования пиков, позволяющим отлавливать импульсные помехи в сигнале, а также режимом X-Y для анализа фазовых соотношений между каналами.



  Встроенный мультиметр



  Осциллографы VERDO SH1400 имеют встроенный 1-канальный мультиметр, метрологические параметры которого внесены в описание типа прибора. Диапазон отображаемых измерений – 4 ½ разряда (20 000 отсчетов). Базовая погрешность прибора 0,3%, измеряемые величины: напряжение и ток постоянного и переменного тока, сопротивление, емкость, также встроенные функции тестирования диодов и прозвонки цепи.

  Мультиметр SH1400 имеет режимы относительных измерений, автоматического и ручного выбора диапазонов и удержания показаний.

  Генератор сигналов

  Осциллографы VERDO SH1402/1404/1406/1408 имеют встроенный 1-канальный генератор сигналов. Пользователь может выбрать форму сигнала среди нескольких стандартных форм: Синусоида, Прямоугольный меандр, Пила и Импульс, а также из целой библиотеки (8 типов) дополнительных форм сигнала, включающих ступенчатые функции и осцилляции разных типов.

  Пользователь может задавать амплитуду/смещение сигнала ( или верхний/нижний уровень), частоту/ период а также начальную фазу генерируемого сигнала. Кроме того, для пользователя доступен выбор между высоким выходным импедансом (Z) или стандартным (50 Ом).

  Генерируемый сигнал продолжает генерироваться при переключении прибора в режим осциллографа, т.о. генерируемый сигнал можно наблюдать на экране осциллографа, если переключиться в соответствующий режим.



  Программное обеспечение для анализа на ПК

•  Программное обеспечение, входящее в комплект поставки осциллографа, позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм.
• Прибор позволяет осуществлять управление посредством SCPI команд.
•
