Тестер (дозиметр) рентгенодиагностических аппаратов RaySafe X2 Solo – это новая линейка приборов RaySafe, которая покрывает потребности в измерениях на рентгенодиагностических аппаратах (РДА) специфических модальностей. Прибор основан на той же технологии, что RaySafe X2,поэтому он также выделяется простотой использования и производительностью, но вместо мульти модальности RaySafe X2 Solo ориентирован отдельно под конкретный тип РДА.

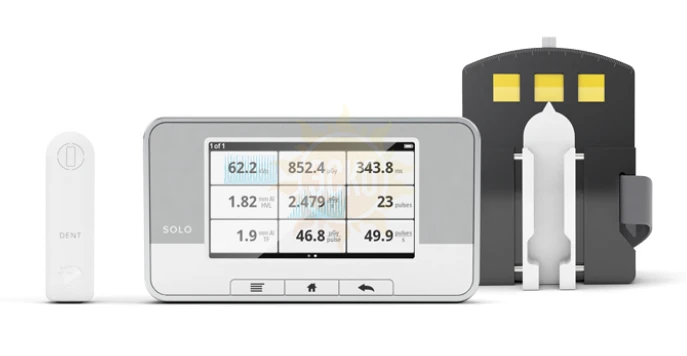

Описание Дозиметр RaySafe X2 Solo DENT
Назначение RaySafe X2 Solo DENT
Пользователям RaySafe X2 Solo будет удобно работать с большим сенсорным экраном, показывающим все параметры одновременно, с детекторами, которые готовы к экспозициям без особых настроек или режимов, с базовым блоком, в котором автоматически сохраняются все измеренные показания и полные формы сигналов.
Меньше движений. Больше эффективности.
При использовании RaySafe X2 Solo устраняются ненужные движения при проведении измерений «в полях», например, позиционирование детектора, выбор настройки или интерпретация результатов. Сенсоры R/F (рентгенография/-скопия) и DENT (стоматология) не зависят от ориентации, поэтому единственное, что необходимо сделать пользователю - это поместить датчик в рентгеновский пучок и включить прибор. Далее все остальное происходит автоматически.
Интерфейс
RaySafe X2 Solo сочетает в себе самые современные сенсорные технологии с интуитивно понятным и проверенным пользовательским интерфейсом, что делает его максимально удобным для пользователя. Каждый X2 Solo включает в себя определенный датчик для удовлетворения потребностей пользователя. На главном экране отображаются все доступные параметры от подключенного детектора. Чтобы увеличить любой параметр - просто нажмите на него. Чтобы детально изучить осциллограммы достаточно просто сделать, т.н. «свайп» в сторону, и увеличить детализацию простым движением двух пальцев одной руки. С использованием знакомых кнопок «Меню», «Домой» и «Назад» навигация становится элементарна.
Конструктивные особенности
Все результаты экспозиций сохраняются в базовом блоке. При каждой сессии пользователь может вернуться к предыдущим измерениям для их сравнения всё тем же «свайпом» по экрану в нужную сторону. Полный результат сессии измерений может быть выгружен в бесплатное программное обеспечение X2 View для проведения дополнительного анализа и манипуляций.
RaySafe X2 Solo состоит из датчика и базового блока для считывания измеренных данных. Детектор подключается к базовому блоку с помощью съемного 2 или 10-метрового кабеля. Просто подключите детектор к базовому блоку и всё готово к проведению экспозиций.
Модельный ряд RaySafe X2 Solo
- RaySafe X2 Solo R/F - для всех рентгенографических и рентгеноскопических аппаратов;
- RaySafe X2 Solo DENT – для стоматологических РДА.
Модель RaySafe X2 Solo R/F в комплектации с возможностью измерения анодного тока и произведения анодного на время экспозиции (mAs), и без неё.
Технические характеристики RaySafe X2 Solo DENT
| Параметр | Значение |
|---|---|
| Произведение анодного тока на время экспозиции (mAs) | |
| Диапазон | 0,001 – 9999 мАс |
| Разрешающая способность | 0,001 мАс |
| Неопределенность | 1 % |
| Анодный ток | |
| Диапазон (пиковый) | 0,1 – 1500 мА |
| Разрешающая способность | 0,01 мА |
| Неопределенность | 1 % |
| Время экспозиции | |
| Диапазон | 1 мс – 999 с |
| Разрешающая способность | 0,1 мс |
| Пропускная способность | 1 кГц |
| Неопределенность | 0,5 % |
| Импульсы | |
| Диапазон | 1 – 9999 импульсов |
| Разрешающая способность | 1 импульс |
| Мощность импульса | |
| Диапазон | 0,1 – 200 импульс/с |
| Разрешающая способность | 0,1 импульс/с |
| Произведение анодного тока на время экспозиции/ импульс | |
| Диапазон | 0,001 – 9999 мАс |
| Разрешающая способность | 0,001 мАс |
| Неопределенность | 1 % |
| Форма кривой | |
| Разрешающая способность | 125 мкс* |
| Пропускная способность | 1 кГц |
| Габариты и вес | |
| Габаритные размеры | 34 ? 85 ? 154 мм |
| Масса | 521 г |
* - автоматически сокращается при длительности экспозиции более 3 с
Детектор для стоматологических рентгенодиагностических аппаратов X2 DENT Sensor
| Параметр | Значение |
|---|---|
| Активная компенсация/Качество пучка независимо от следующих диапазонов: | |
| Доза / мощность дозы | 40 – 130 кВп, 1 – 14 мм Ал СПО |
| Пиковое анодное напряжение | 40 – 130 кВп, до 1 мм меди |
| Полная фильтрация | 60 – 120 кВп, до 1 мм меди |
| Керма в воздухе (доза) | |
| Диапазон | 1 нГр – 9999 Гр |
| Неопределенность | 5 % |
| Мощность кермы в воздухе (мощность дозы) | |
| Диапазон | 1 нГр/с – 500 мГр/с |
| Разрешающая способность | 1 нГр/с |
| Уровень триггера (срабатывания) | 50 нГр/с |
| Неопределенность | 5 % |
| Анодное напряжение | |
| Диапазон | 40 – 130 кВп |
| Минимальная доза | 50 мкГр |
| Минимальная мощность дозы (пик) | 10 мкГр/с |
| Неопределенность | 2 % |
| Слой половинного ослабления (СПО, опция) | |
| Диапазон | 1 – 14 мм Ал |
| Минимальная доза | 1 мкГр |
| Минимальная мощность дозы (пик) | 1 мкГр/с при напряжении более 70 кВ2,5 мкГр/с при напряжении 50 кВ |
| Неопределенность | 10 % |
| Полная фильтрация (опция) | |
| Диапазон | 1,5 – 35 мм Ал |
| Минимальная доза | 50 мкГр |
| Минимальная мощность дозы (пик) | 10 мкГр/с |
| Неопределенность | 10 % |
| Время экспозиции | |
| Диапазон | 1 мс – 999 с |
| Разрешающая способность | 0,1 мс |
| Пропускная способность | 4 Гц – 4 кГц* |
| Неопределенность | 0,5 % |
| Импульсы | |
| Диапазон | 1 – 9999 импульсов |
| Мощность импульса | |
| Диапазон | 0,1 – 200 импульс/с |
| Доза за импульс | |
| Диапазон | 1 нГр/импульс – 999 Гр/импульс |
| Форма кривой | |
| Разрешающая способность | 62,5 мкс ** |
| Пропускная способность анодного напряжения | 0,1 – 0,4 кГц * |
| Пропускная способность мощности дозы | 4 Гц – 4 кГц * |
| Габариты и вес | |
| Габаритные размеры | 14 х 22 х 79 мм |
| Масса | 42 г |
* - настраивается автоматически в зависимости от уровня сигнала
** - автоматически сокращается при времени экспозиции более 1,5 с
Детектор для рентгенографии и рентгеноскопии X2 R/F Sensor
| Параметр | Значение |
|---|---|
| Активная компенсацияКачество пучка независимо от следующих диапазонов: | |
| Доза / мощность дозы | 40 – 150 кВп, 1 – 14 мм Ал СПО |
| Пиковое анодное напряжение | 40 – 150 кВп, до 1 мм меди |
| Полная фильтрация | 60 – 120 кВп, до 1 мм меди |
| Керма в воздухе (доза) | |
| Диапазон | 1 нГр – 9999 Гр |
| Неопределенность | 5 % |
| Мощность кермы в воздухе (мощность дозы) | |
| Диапазон | 1 нГр/с – 500 мГр/с |
| Разрешающая способность | 1 нГр/с |
| Уровень триггера (срабатывания) | 50 нГр/с |
| Неопределенность | 5 % |
| Анодное напряжение | |
| Диапазон | 40 – 150 кВп |
| Минимальная доза | 50 мкГр |
| Минимальная мощность дозы (пик) | 10 мкГр/с |
| Неопределенность | 2 % |
| Слой половинного ослабления (СПО, опция) | |
| Диапазон | 1 – 14 мм Ал |
| Минимальная доза | 1 мкГр |
| Минимальная мощность дозы (пик) | 0,5 мкГр/с при напряжении более 70 кВ2,5 мкГр/с при напряжении 50 кВ |
| Неопределенность | 10 % |
| Полная фильтрация (опция) | |
| Диапазон | 1,5 – 35 мм Ал |
| Минимальная доза | 50 мкГр |
| Минимальная мощность дозы (пик) | 10 мкГр/с |
| Неопределенность | 10 % |
| Время экспозиции | |
| Диапазон | 1 мс – 999 с |
| Разрешающая способность | 0,1 мс |
| Пропускная способность | 4 Гц – 4 кГц* |
| Неопределенность | 0,5 % |
| Импульсы | |
| Диапазон | 1 – 9999 импульсов |
| Минимальная мощность дозы (пик) | 0,5 мкГр/с |
| Мощность импульса | |
| Диапазон | 0,1 – 200 импульс/с |
| Минимальная мощность дозы (пик) | 0,5 мкГр/с |
| Доза за импульс | |
| Диапазон | 1 нГр/импульс – 999 Гр/импульс |
| Минимальная мощность дозы (пик) | 0,5 мкГр/с |
| Форма кривой | |
| Разрешающая способность | 62,5 мкс ** |
| Пропускная способность анодного напряжения | 0,1 – 0,4 кГц * |
| Пропускная способность мощности дозы | 4 Гц – 4 кГц * |
| Габариты и вес | |
| Габаритные размеры | 14 х 22 х 79 мм |
| Масса | 42 г |
* - настраивается автоматически в зависимости от уровня сигнала
** - автоматически сокращается при времени экспозиции более 1,5 с
Комплект поставки RaySafe X2 Solo DENT
| № | Наименование | Количество |
|---|---|---|
| 1. | Дозиметр | 1 |
| 2. | Руководство пользователя | 1 |
| 3. | Гарантийный талон | 1 |
| 4. | Упаковка | 1 |
