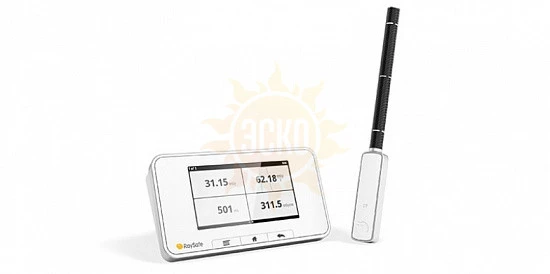

X2 CT SENSOR дозиметр для контроля характеристик рентгеновских аппаратов
распечатать
Тестер (дозиметр) рентгенодиагностических аппаратов RaySafe X2 Solo – это новая линейка приборов RaySafe, которая покрывает потребности в измерениях на рентгенодиагностических аппаратах (РДА) специфических модальностей. Прибор основан на той же технологии, что RaySafe X2,поэтому он также выделяется простотой использования и производительностью, но вместо мульти модальности RaySafe X2 Solo ориентирован отдельно под конкретный тип РДА.
до 20.12.2029
Назначение X2 CT SENSOR
Дозиметры для контроля характеристик рентгеновских аппаратов RaySafe X2 (далее -дозиметры RaySafe X2) предназначены для измерений: кермы в воздухе; мощности кермы в воздухе; произведения кермы в воздухе на длину (для компьютерной томографии, КТ); анодного напряжения на рентгеновской трубке; времени экспозиции; слоя половинного ослабления (СПО); полной фильтрации; анодного тока; произведения анодного тока на время экспозиции; произведения анодного тока на время экспозиции за импульс.
Также дозиметры RaySafe X2 могут использоваться для определения количества импульсов, частоты импульсов, кермы в воздухе за импульс, яркости, освещенности и отображения формы измеряемых сигналов.
Принцип действия дозиметров RaySafe X2 основан на регистрации полупроводниковыми детекторами воздействующего ионизирующего излучения, преобразовании полученной энергии в электрический сигнал и затем в измеряемую физическую величину.
Дозиметры RaySafe X2 включают в себя базовый блок X2 base unit или X2 base unit mAs, внешний детектор (присоединяется к базовому блоку кабелем), устройство сетевого питания. В зависимости от используемых блоков детектирования изменяется набор характеристик рентгеновских аппаратов, измеряемых дозиметрами.
Базовый блок X2 base unit используется для подключения детекторов, управления измерениями, характеристиками и индикацией прибора, отображения на дисплее дозиметра результатов измерений, а также для вывода метрологических характеристик детекторов и комментариев по результатам измерений. Базовый блок X2 base unit mAs, помимо перечисленных функций, позволяет измерять анодный ток, произведение анодного тока на время экспозиции и произведение анодного тока на время экспозиции за импульс с помощью встроенного детектора при подключении соответствующего кабеля.
Дозиметры RaySafe X2 могут быть укомплектованы следующими детекторами: X2 R/F Sensor, X2 MAM Sensor, X2 CT Sensor, X2 Survey Sensor, X2 Light Sensor (в состав дозиметра могут входить все перечисленные детекторы).
Детектор X2 R/F Sensor позволяет одновременно измерять керму в воздухе, мощность кермы в воздухе, анодное напряжение на рентгеновской трубке, СПО, полную фильтрацию и время экспозиции для рентгенодиагностических аппаратов. Также с помощью детектора X2 R/F Sensor можно проводить оценку количества импульсов, частоты импульсов и кермы в воздухе за импульс.
Технические характеристики X2 CT SENSOR
|
Наименование характеристики |
Значение |
|---|---|
|
Детектор X2 R/F Sensor |
|
|
Диапазон измерений кермы в воздухе, Гр |
от 5-10-9 до 9999 |
|
Пределы допускаемой основной относительной погрешности при измерениях |
±5 % или ±5 нГр в зависимости от того, что больше |
|
Диапазон измерений мощности кермы в воздухе, Гр/с |
от 1 • 10-9 до 0,5 |
|
Пределы допускаемой основной относительной погрешности при измерениях мощности |
±5 % или ±10 нГр/с в зависимости от того, что больше |
|
Диапазон измерений анодного напряжения (при полной фильтрации до 1 мм Cu), кВ |
от 40 до 150 |
|
Пределы допускаемой относительной погрешности при измерениях анодного напряжения, % |
±2 |
|
Диапазон измерений времени экспозиции, с |
от 0,001 до 999 |
|
Пределы допускаемой относительной погрешности при измерениях времени экспозиции, % |
±1 |
|
Диапазон измерений СПО, мм Al |
от 1,0 до 14 |
|
Пределы допускаемой относительной погрешности при измерениях СПО, % |
±10 |
|
Диапазон измерений полной фильтрации, мм Al |
от 1,5 до 35 в диапазоне анодных напряжений от 60 до 120 кВ |
|
Пределы допускаемой относительной погрешности при измерениях полной фильтрации |
±10 % или ±0,3 мм Al в зависимости от того, что больше |
|
Энергетическая зависимость чувствительности, %, не более |
±5 относительно чувствительности на режимах RQR5 и RQA5 |
|
Анизотропия чувствительности в пределах углов ±10°, %, не более |
±1 |
|
Диапазон индикации количества импульсов |
от 1 до 9999 |
|
Диапазон индикации частоты импульсов, с-1 |
от 0,1 до 200 |
|
Диапазон индикации кермы в воздухе за импульс, Гр/имп. |
от 1 • 10-9 до 999 |
Основные технические характеристики дозиметра RaySafe X2
|
Наименование характеристики |
Значение |
|---|---|
|
Напряжение питания (Li-Ion аккумуляторная батарея), В |
7,4 |
|
Время непрерывной работы при полностью заряженном аккумулято |
|
|
ре, ч, не менее |
10 |
|
Габаритные размеры, мм, не более: - Базового блока X2 base unit mAs: |
|
|
- длина |
154 |
|
- ширина |
85 |
|
- высота |
34 |
|
- Детектора X2 R/F Sensor: |
|
|
- длина |
79 |
|
- ширина |
22 |
|
- высота |
14 |
|
Масса, г, не более: |
|
|
- Базового блока X2 base unit mAs: |
521 |
|
- Детектора X2 R/F Sensor |
42 |
|
Условия эксплуатации
|
|
|
- температура, С |
от +15 до +35 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- относительная влажность (без конденсации влаги), %, не более |
80 |
|
Средняя наработка на отказ, ч |
20 000 |
|
Средний срок службы, лет |
10 |
Внешний вид
| ДОМАШНИЙ ЭКРАН Измерение 1 - 12 параметров одновременно с наложением формы |
ОДНО ИЗОБРАЖЕНИЕ Большой вид выбранного параметра |
| ФОРМА Обзор и простой анализ kVp, мощности дозы или мА. |
ФОРМА Смарт-алгоритмы легко идентифицируют и отображают правильный мА |
Комплект поставки X2 CT SENSOR
| № | Наименование | Количество |
|---|---|---|
| 1. | Дозиметр | 1 |
| 2. | Руководство пользователя | 1 |
| 3. | Гарантийный талон | 1 |
| 4. | Упаковка | 1 |
