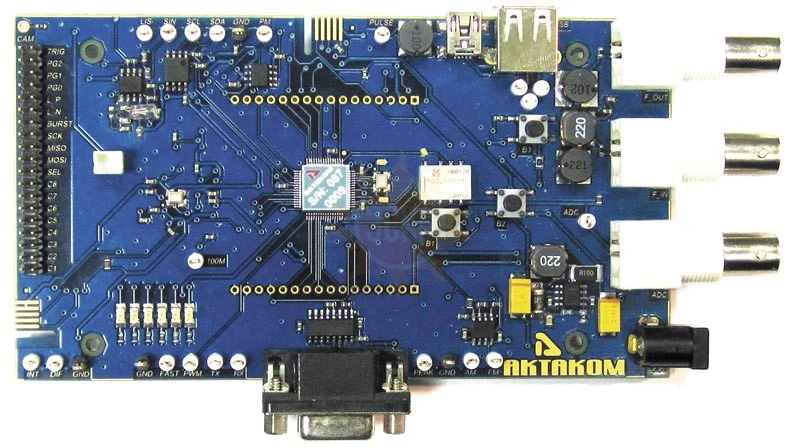

АЕЕ-1017 — демонстрационная плата USB

Демонстрационная плата АЕЕ-1017 предназначена для демонстрации работы различных приборов – осциллографов, логических анализаторов, функциональных генераторов, генераторов паттернов; для проведения лабораторных работ по курсам «Схемотехника» и «Микропроцессорные системы».

Функциональные возможности

• Интерфейс I²C (два сигнала SCL и SDA амплитудой 3,3 В, частота следования пачек 100 Гц):
  • изучение последовательного интерфейса I²C с помощью снятых осциллограмм/цифрограмм;
  • анализ протокола I²С с помощью осциллографов Tektronix серии DPO4000 со встроенным модулем DPO4EMBD;
  • анализ протокола I²C с помощью других осциллографов/логических анализаторов.
• Интерфейс SPI (четыре сигнала MISO, MOSI, SCK, SEL амплитудой 3,3 В, частота следования пачек 50 кГц):
  • изучение последовательного интерфейса SPI с помощью снятых осциллограмм/цифрограмм;
  • анализ протокола SPI с помощью осциллографов/логических анализаторов.
• Интерфейс USB (четыре сигнала VUSB, D+, D-, GND):
  • Контроль состояния шины USB (VUSB, D+, D-, GND) между двумя USB устройствами, соединяемые между собой через разъемы USB-A и мини USB платы АЕЕ-1017
• Генерация фазомодулированного сигнала частотой 5 кГц
• Генерация сигнала с артефактами для проверки сложных условий синхронизации осциллографов, в том числе:
  • по длительности перехода, по длительности импульса, по паузе, по глитчу, по ранту, по окну, по логическому шаблону, по логическому состоянию, последовательные типы (А после В).
• Генерация двух синусоидальных сигналов частотой 5 кГц и амплитудой 8 В, сдвинутых по фазе относительно друг друга. Разность фаз меняется во времени от 0 до 180 градусов.
  • построение фигур Лиссажу, проверка работы осциллографа в режиме Х-У.
• Полосовой фильтр с полосой пропускания 1 кГц…1 МГц:
  • построение АЧХ фильтра.
• Импульсный источник питания с кнопкой включения/выключения:
  • изучение работы импульсных источников питания с помощью осциллографа (скачки напряжения).
• Генерация амплитудно-модулированного сигнала амплитудой 0,8 В, частотой модуляции 150 КГц и глубиной модуляции 70 %:
  • изучение АМ-сигнала;
  • работа с осциллографом при разных условиях запуска – синхронизация по несущей или огибающей.
• Генерация частотно-модулированного сигнала частотой 5 кГц, и амплитудой 5 В:
  • изучение ЧМ-сигнала.
• Генерация случайной последовательности (параллельный четырехразрядный код).
• Генерация сигнала типа «вспышка» (burst) с частотой следования вспышек 3 кГц, частотой сигнала в вспышке 100 МГц, амплитудой 3,3 В:
  • применение различных условий запуска (по длительности импульса).
• Генерация сигнала с крутым фронтом (скорость нарастания / спада фронта 2 нс):
  • изучение спектра сигнала анализатором спектра.
• Наличие шести светодиодов:
  • управление включением/выключением светодиодов через com-порт (интерфейс RS-232).
• Генерация дифференциальных сигналов (LVDS) частотой 6,25 МГц, амплитудой 2,5 В со случайной рассинхронизацией (до 16 нс):
  • изучение дифференциальных сигналов;
  • применение различных условий запуска осциллографа (поиск рассинхронизации).
• Четырехразрядный счетчик:
  • периодичность изменения выходной частоты в 4 раза – 1 с;
  • демонстрация работы логического анализатора;
  • управление счетчиком может производиться как от генератора паттернов, так и от оцифрованного аналогового сигнала;
  • источником аналогового сигнала может быть как ЦАП, так и внешний сигнал (внешний сигнал можно подавать только при наличии верхней платы).
• Дифференцирующий и интегрирующий цифровой сигнал частотой 10 МГц (постоянная времени дифференцирующей и интегрирующей цепей 10 нс)
• Генерация ШИМ сигнала частотой 22 кГц с коэффициентом заполнения от 1% до 99%.
• Генерация сигнала для пик-детектора осциллографа.
