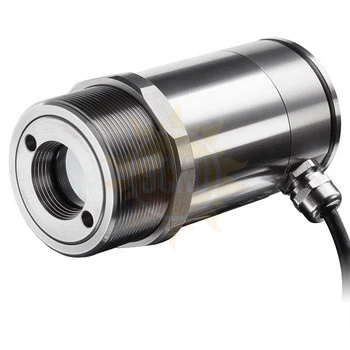

Пирометр Optris CSlaser hs LT
распечатать
Особенности
- Диапазон измерения температуры от -20 °С до 150 °С
- Прецизионное разрешение по температуре 0,025 К
- Аналоговый двухпроводный выход 4-20 мА
- Время отклика 150 мс
- Интерфейс: USB (доп. опция)
- Корпус из нержавеющей стали
С помощью пирометра CSlaser hs LT можно регистрировать даже минимальный перепад температуры, начиная с 0,025 °C. Это очень важно при непрерывном контроле однородности продукции. Двойной лазерный прицел пирометра позволяет точно маркировать поле измерения. Разнообразный выбор оптики позволяет адаптировать пирометр к различным применениям.
Области применения
Пирометр CSlaser hs LT способен измерять даже самый незначительный перепад температуры и используется где точное измерение температуры играет важное значение. Такой пирометр, например, может применяться для функциональной проверки смонтированных печатных плат, а также в других областях промышленности, где необходим процесс непрерывного и высокоточного бесконтактного измерения температуры.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | |||
|---|---|---|---|---|
| Метрологические характеристики | ||||
| Диапазон измерений | –20…150 °C | |||
| Спектральный диапазон | 8…14 мкм | |||
| Оптическое разрешение (90 %) Наименьший диаметр пятна (линза SF) |
50 : 1 24 мм при 1200 мм |
|||
| Наименьший диаметр пятна (линза CF) (опционально) |
1,4 мм при 70 мм 3 мм при 150 мм 4 мм при 200 мм 9 мм при 450 мм |
|||
| Пределы допускаемой основной погрешности | ±1,0 %, но не менее ±1,0 °C при температуре окружающего воздуха (23 ± 5) °C | |||
| Сходимость | ±0,3 %, но не менее ±0,3 °C | |||
| Температурное разрешение | 0,025 К (при Тоб.> 20 °С и постоянной времени >0,2 с) | |||
| Время отклика (90 %) | 150 мс | |||
| Коэффициент излучения | 0,100…1,100; настраивается через ПО | |||
| Обработка сигнала (настраивается через ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | |||
| Выходные/входные сигналы, интерфейс | ||||
| Аналоговый выход | 4…20 мА | |||
| Выходное сопротивления | макс. 1000 Ом | |||
| Выход сигнализации | 0…30 В / 500 мА | |||
| Цифровой выход | одно-/двунаправленный, 9,6 кбод, уровень 0/3 В | |||
| Интерфейс связи (опция) | USB | |||
| Эксплуатационные характеристики | ||||
| Электропитание | 5…30 В пост. тока | |||
| Длина кабеля | 3 м, 8 м, 15 м | |||
| Степень пылевлагозащиты | IP65 (NEMA-4), монтаж передней части в зоне производственных процессов в вакуумной среде (до 10-3 мбар) | |||
| Материал корпуса | нерж. сталь | |||
| Температура окружающего воздуха | -20 °С ... 85 °С (50 °С при включенном лазере) | |||
| Температура хранения | от –40 °C до 85 °C | |||
| Относительная влажность воздуха | не более 95 % без конденсата | |||
| Вибростойкость | МЭК 68-2-6: 3G, 11-200 Гц по любой из осей | |||
| Ударостойкость | МЭК 68-2-27: 50G, 11 мс по любой из осей | |||
| Габаритные размеры | Ø 50 мм × 100 мм | |||
| Масса | 0,6 кг | |||
