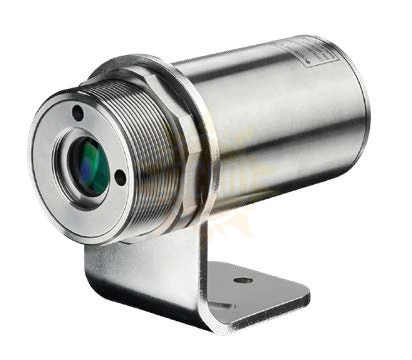

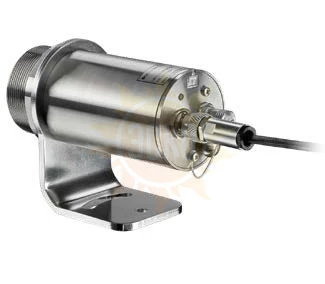

Пирометр Optris CSvision R2M
распечатать
2.5 Вт или 4 Вт (8-30 В DC)
Пирометр спектрального соотношения с электронным приводом для фокусировки, запатентованным перекрестным лазером и видеоприцелом для бесконтактного измерения температуры от 250 °C до 1400 °C.
Особенности
- Надежный и компактный пирометр спектрального соотношения с моторизованным фокусом и превосходным оптическим разрешением 75:1.
- Инновационный видеоприцел и перекрестный лазер для легкой регулировки датчика при любых условиях наблюдения.
- Регулируемый двухступенчатый фильтр снижения яркости для улучшения условий наблюдения на ярких объектах.
- Простая настройка датчика, выравнивание видео и мониторинг процесса в режиме реального времени с помощью приложения IRmobile для Android или ПО CompactPlus Connect.
- Встроенный режим интеллектуального соотношения (SRM) - для сложных приложений с адаптивной настройкой баланса каналов.
- Возможность использования при температуре окружающей среды до 60 °C без охлаждения.
Общие технические характеристики
| Параметр | Значение |
|---|---|
|
Степень защиты |
P 65 (NEMA-4) |
|
Температура окр. среды |
0...60°C (50 °C при вкл. лазере) |
|
Температура хранения |
-40 ... 85 °C |
|
Относит. влажность |
10 - 95 %, без конденсации |
|
Защита от вибрации |
IEC 60068-2-6 (синусоидальная форма) IEC 60068-2-64 (широкополосный шум) |
|
Защита от ударов |
IEC 60068-2-27 (25G и 50G) |
|
Масса |
518 гр. |
Электрические характеристики
| Параметр | Значение |
|---|---|
|
Аналоговые выходы |
2x 0/4 - 20 мА |
|
Выходное сопротивление |
макс. 500 Ω (при 8 - 30 В пост. тока) |
|
Цифровые интерфейсы |
USB, RS485, Modbus RTU |
|
Контакты входа/выхода |
Программируемые входы/выходы: - выход сигнализации (откр. коллектор 24 В/1 А), - триггер (сброс функций удержания) - аналоговый вход для внешней излучательной способности или регулировки наклона. |
|
Источник питания |
8 - 30 В пост. тока или питание от USB1) |
|
Потребляемая мощность |
2.5 Вт или 4 Вт (8-30 В DC) |
|
Лазерный прицел |
Laser 635 нм/ <1 мВт/ ВКЛ/ВЫКЛ через ПО / приложение |
Технические характеристики
| Параметр | Значение |
|---|---|
|
Диапазон температур |
1 КАНАЛ: 250...1400 °C, 2 КАНАЛА: 300 ... 1400 °C (R2ML) |
|
Спектральный диапазон |
1,35 - 1,75 мкм |
|
Оптическое разрешение (90 % энергии) |
75 : 1 |
|
Моторизованный фокус |
CFV: 200-400 мм, SFV: 350 мм до бесконечности, плавная регулировка |
|
Погрешность измерений2) (при t окр. среды 23 ± 5 °C) |
± (0,5 % от показ. + 2 °C) |
|
Воспроизводимость (при t окр. среды 23 ± 5 °C) |
± 0,3 % от показаний |
|
Температурное разрешение |
0.1 K |
|
Время отклика (90 % сигнала)3) |
1 мс - 10 с |
|
Коэффициент баланса между каналами |
0.700 – 1.300 |
|
Излучательная способность (регулиру- ется с помощью приложения / ПО или аналоговых входов) |
0.050 – 1.100 |
|
Обработка сигнала (параметры регули- руются через приложение / ПО) |
Работа в 1\2хцветном режиме, контроль затуха- ния\аварийная сигнализация; расчет средней и пиковых температур, функция удержания задан- ного значения и гистерезис |
|
ПО/Приложение |
optris CompactPlus Connect / IRmobile |
|
1) Устройство с питанием от USB работает только в режиме цифровой связи 2) ε = 1. время отклика 1 с; без затухания / Спецификация действительна для 5 - 95% диапа- зона измерений 3) С динамической адаптацией к низким уровням сигнала |
|
Технические характеристики визуальной камеры
| Параметр | Значение |
|---|---|
|
Оптическое разрешение |
1280 x960 пикселей |
|
FOV (HxV) |
8° x 6° |
|
Максимальная скорость передачи изображения |
30 кадров/с |
