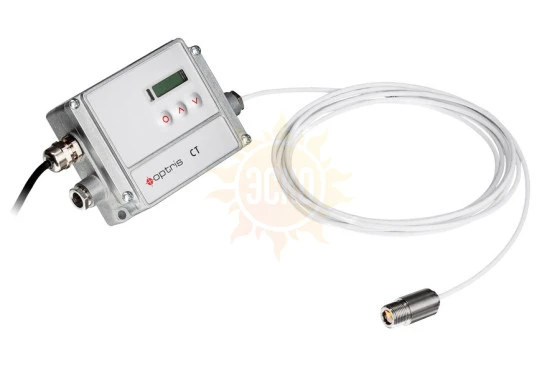

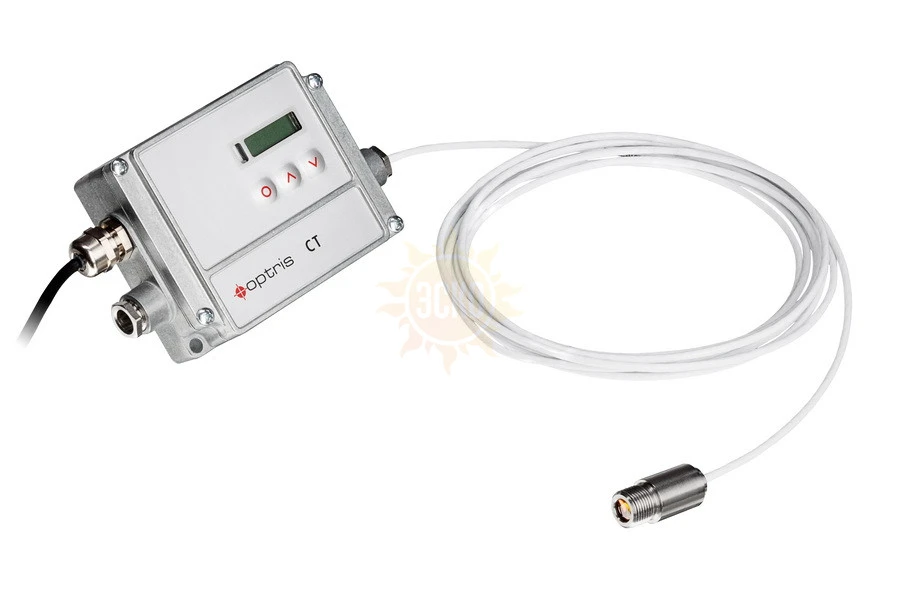

Пирометр Optris CT G5
распечатать
0,2 К
от –40 °C до 85 °C (электронный блок)
от 0 °C до 85 °C (электронный блок)
120 мм × 70 мм × 30 мм (электронный блок)
Особенности
- Диапазон измерений температуры: 100…1650 °С
- Спектральный диапазон: 5,0 мкм
- Время отклика: 80 мс (G5H), 120 мс (G5L)
- Условия эксплуатации: до 85 °С
- Интерфейсы (доп. опция): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet, Relay

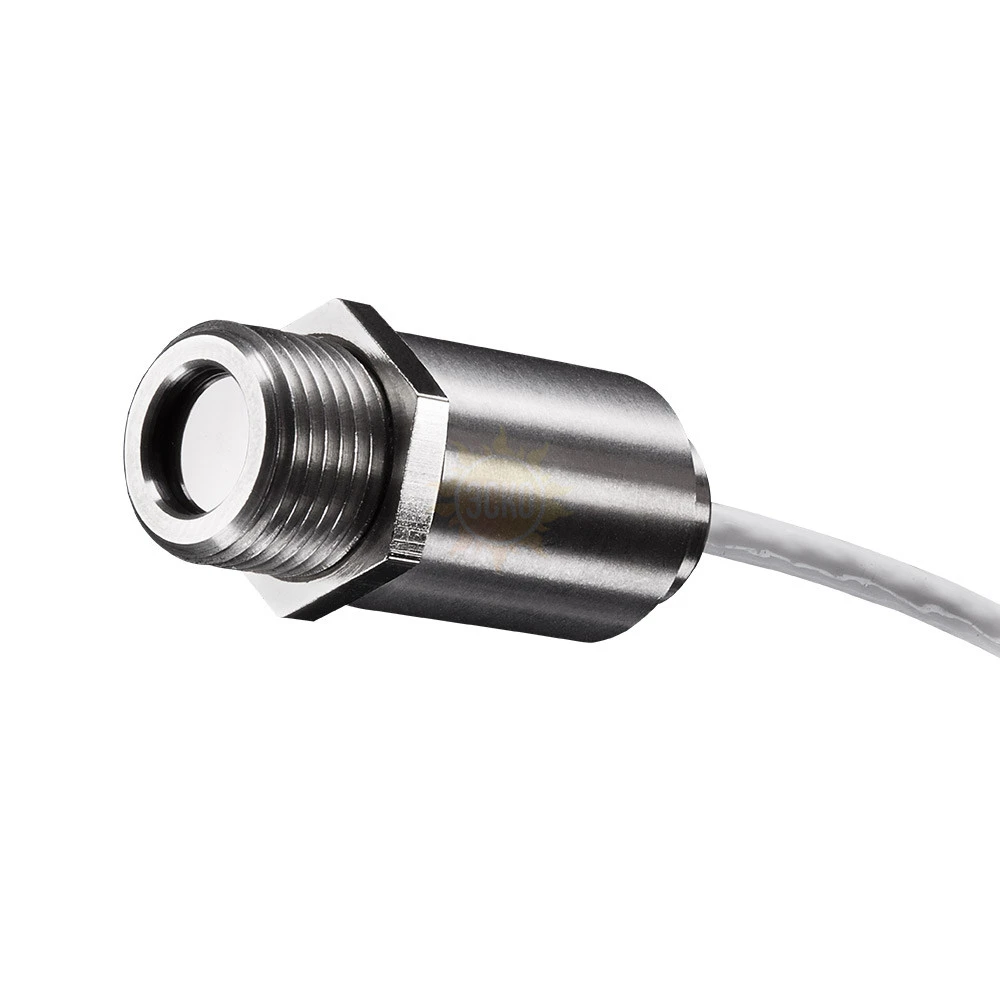

Оптический датчик пирометра, выполненный из нержавеющей стали, имеет небольшой размер и может эксплуатироваться в ограниченном пространстве при температуре окружающего воздуха до 85 °C без дополнительного охлаждения. Установка нескольких пирометров CT G5 в ряд может использоваться в качестве линейного сканера для контроля поверхности стекла, который требует меньших расходов и может проводить измерения в условиях ограниченного пространства.
Области применения
Применяется для измерений температуры стекла в процессе производства. Благодаря особому спектральному диапазону 5,0 мкм пирометр СТ G5 идеально подходит для измерений температуры стекла. Например, при производстве листового стекла, стеклянных бутылок и другой стеклотары, электрических лампочек, а также при производстве ячеек для солнечных панелей.
Одно из важных направлений применения пирометра с данным спектральным диапазоном является контроль температуры стерилизации стеклянных бутылок для фармацевтических препаратов, предназначенных для инъекций.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Модификация | CT G5L | CT G5H | ||
|---|---|---|---|---|
| Метрологические характеристики | ||||
| Диапазон измерений | 100…1200 °C | 250…1650 °C | ||
| Спектральный диапазон | 5,0 мкм | |||
| Оптическое разрешение (90 %) | 10 : 1 | 20 : 1 | ||
| Линза CF (опция) | - | |||
| Пределы допускаемой основной погрешности | ±1 %, но не менее ±2 °C при температуре окружающего воздуха (23 ± 5) °C | |||
| Воспроизводимость | ±0,1 %, но не менее ±0,5 °C | |||
| Температурное разрешение | 0,1 К | 0,2 К | ||
| Время отклика (90 %) | 80 мс | 120 мс | ||
| Коэффициент излучения | 0,100…1,100; настраивается через ПО или кнопки электронного блока | |||
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание макс./мин./средн. значения, расширенные функции удержания с помощью порогового значения и гистерезиса | |||
| Выходные сигналы, интерфейс | ||||
| Аналоговый выход | канал 1: 0/4…20 мА; 0...5/10 В, термопара J, K, сигнал тревоги канал 2: рабочая температура оптич. датчика -20…85 °С (0…5 В или 0…10 В), выход сигнала тревоги |
|||
| Выход сигнализации | 24 В / 50 мА (открытый коллектор) | |||
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный | |||
| Входы | программируемые функциональные входы для внешней настройки коэффициента излучения, компенсация фонового излучения, триггер (сброс функций удержания) | |||
| Интерфейс связи (опция) | USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet | |||
| Эксплуатационные характеристики | ||||
| Электропитание | 8…36 В пост. тока, макс. потребление 100 мА | |||
| Длина кабеля | 3 м (типовой), 8 м, 15 м | |||
| Степень пылевлагозащиты | IP65 (NEMA-4) | |||
| Материал корпуса | нерж. сталь (оптич. датчик) | |||
| Рабочая температура окружающего воздуха | от –20 °C до 85 °C (оптич. датчик) от 0 °C до 85 °C (электронный блок) |
|||
| Температура хранения | от –40 °C до 85 °C (оптич. датчик) от –40 °C до 85 °C (электронный блок) |
|||
| Относительная влажность воздуха | не более 95 % без конденсата | |||
| Вибростойкость | IEC 68–2–6: 3 g, 11–200 Гц, каждая ось | |||
| Ударостойкость | IEC 68–2–27: 50 g, 11 мс, каждая ось | |||
| Габаритные размеры | Ø 14 мм × 35 мм (оптич. датчик) 120 мм × 70 мм × 30 мм (электронный блок) |
|||
| Масса | 42 г (оптич. датчик), 420 г (электронный блок) | |||
