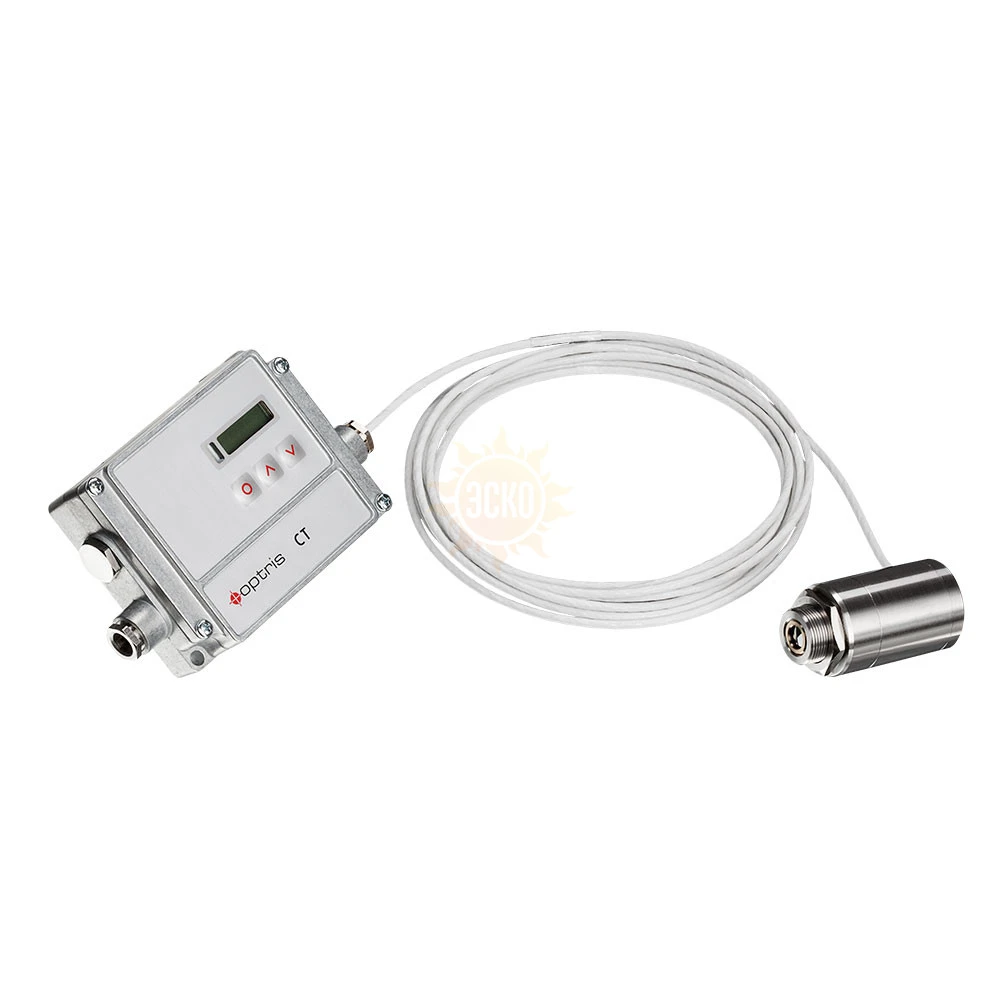

Пирометр Optris CThot LT
распечатать
от –40 °C до 85 °C (электронный блок)
от 0 °C до 85 °C (электронный блок)
420 г (электронный блок)
Особенности
- Допускаемая температура окружающей среды 250 °С
- Диапазон измерений температуры –40 °C ...975 °C
- Спектральный диапазон 8...14 мкм
- Корпус из нержавеющей стали
- Интерфейсы (доп. опция): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet, Relay

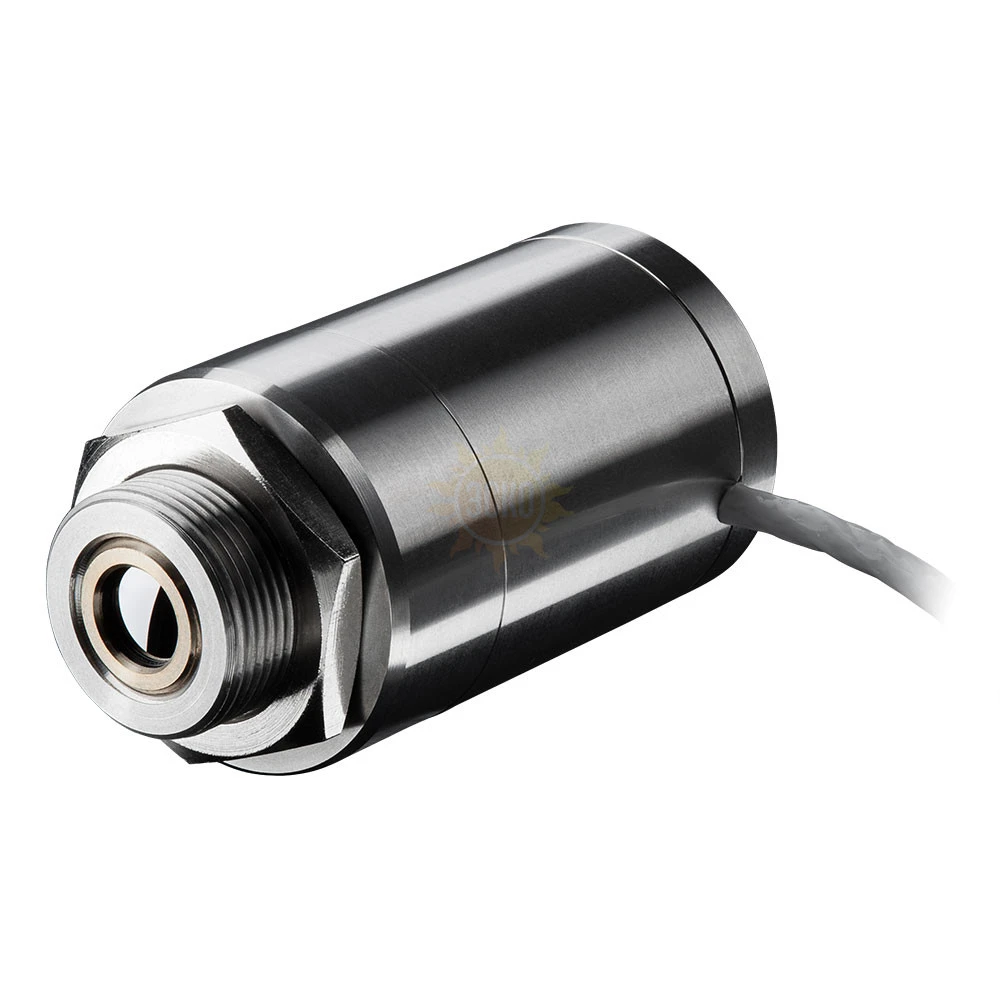

Пирометр CThot LT специально разработан для применения в неблагоприятных условиях эксплуатации, в зонах высоких температур, и отличается в первую очередь очень высокой теплостойкостью. Благодаря уникальному оптическому датчику из нержавеющей стали, обладающему термостойкостью до 250 °C, пирометр CThot LT может применяться при измерении неметаллических поверхностей в условиях высокой температуры окружающей среды без дополнительного охлаждения.
Область применения
Пирометр CThot LT особенно подходит для применения в сушилках, при термообработке в металлообрабатывающей и стекольной промышленности, при обработке пластмассы и текстиля, а также в производстве полупроводников.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | |||
|---|---|---|---|---|
| Диапазон измерений | –40…975 °C | |||
| Спектральный диапазон | 8 – 14 мкм | |||
| Оптическое разрешение (90 %) | LT10H: 10 : 1 LT02H: 2 : 1 |
|||
| Пределы допускаемой основной погрешности | ±1 %, но не менее ±1,5 °C (при температуре окружающего воздуха (23 ± 5) °C | |||
| Сходимость | ±0,5 %, но не менее ±0,5 °C | |||
| Температурное разрешение | 0,25 K | |||
| Время отклика (90 %) | 100 мс | |||
| Коэффициент излучения | 0,100…1,100 (настраивается через ПО или кнопками) | |||
| Обработка сигнала (настраивается через ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | |||
| Выходные/выходные сигналы, интерфейс | ||||
| Аналоговый выход | Канал 1: 0/4–20 мА, 0–5/10 В, термопара J, К Канал 2: температура детектора (-40 °С … 250 °С в соответствии с диапазоном 0 – 5 В или 0 – 10 В), выход аварийной сигнализации |
|||
| Выход сигнализации | 0…24 В / 50 мА (открытый коллектор) | |||
| Реле (опция) | 2 х 60 В DC / 42 В АСсредн., 0.4 А, оптическая развязка | |||
| Интерфейс связи (опция) | USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet | |||
| Вых. сопротивления | мА макс. 500 Ом (при 8 – 36 В DC) мВ мин. 100 кОм (нагрузка) термопара 20 Ом |
|||
| Вход | программируемые функциональные входы для внешней настройки коэфф. излучения/ температуры окружающей среды, сброса функций удержания | |||
| Эксплуатационные характеристики | ||||
| Электропитание | 8…36 В пост. тока, макс. потребление 100 мА | |||
| Длина кабеля | 3 м (по умолч.), 8 м, 15 м | |||
| Степень пылевлагозащиты | IP65 (NEMA-4) | |||
| Материал корпуса | нерж. сталь (оптич. датчик) | |||
| Температура окружающего воздуха | от –20 °C до 250 °C (оптич. датчик) от 0 °C до 85 °C (электронный блок) |
|||
| Температура хранения | от –40 °C до 250 °C (оптич. датчик) от –40 °C до 85 °C (электронный блок) |
|||
| Относительная влажность воздуха | не более 95 % без конденсата | |||
| Вибростойкость | МЭК 68-2-6: 3G, 11-200 Гц по любой из осей (оптич. датчик) | |||
| Ударостойкость | МЭК 68-2-27: 50G, 11 мс по любой из осей (электронный блок) | |||
| Габаритные размеры | Ø 29,5 мм × 55 мм (оптич. датчик) | |||
| Масса | 40 г (оптич. датчик) 420 г (электронный блок) |
|||
