Пирометр Optris CTlaser 1M / 2M
распечатать
0,2 K (1MH, 1MH1,2MH, 2MH1)
от –20 °C до 50 °C (оптич. датчик с вкл. лазером)
от 0 °C до 85 °C (электронный блок)
120 мм × 70 мм × 30 мм (электронный блок)
Особенности
- Диапазон измерений температуры: 250…2200 °С
- Спектральный диапазон: 1,0 мкм (1M); 1,6 мкм (2M)
- Время отклика: 1 мс
- Условия эксплуатации:
- до 85 °С без дополнительного охлаждения
- до 100 °С в кожухе c воздушным охлаждением
- до 315 °С в кожухе с водяным охлаждением
- Интерфейсы (доп. опция): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet, Relay

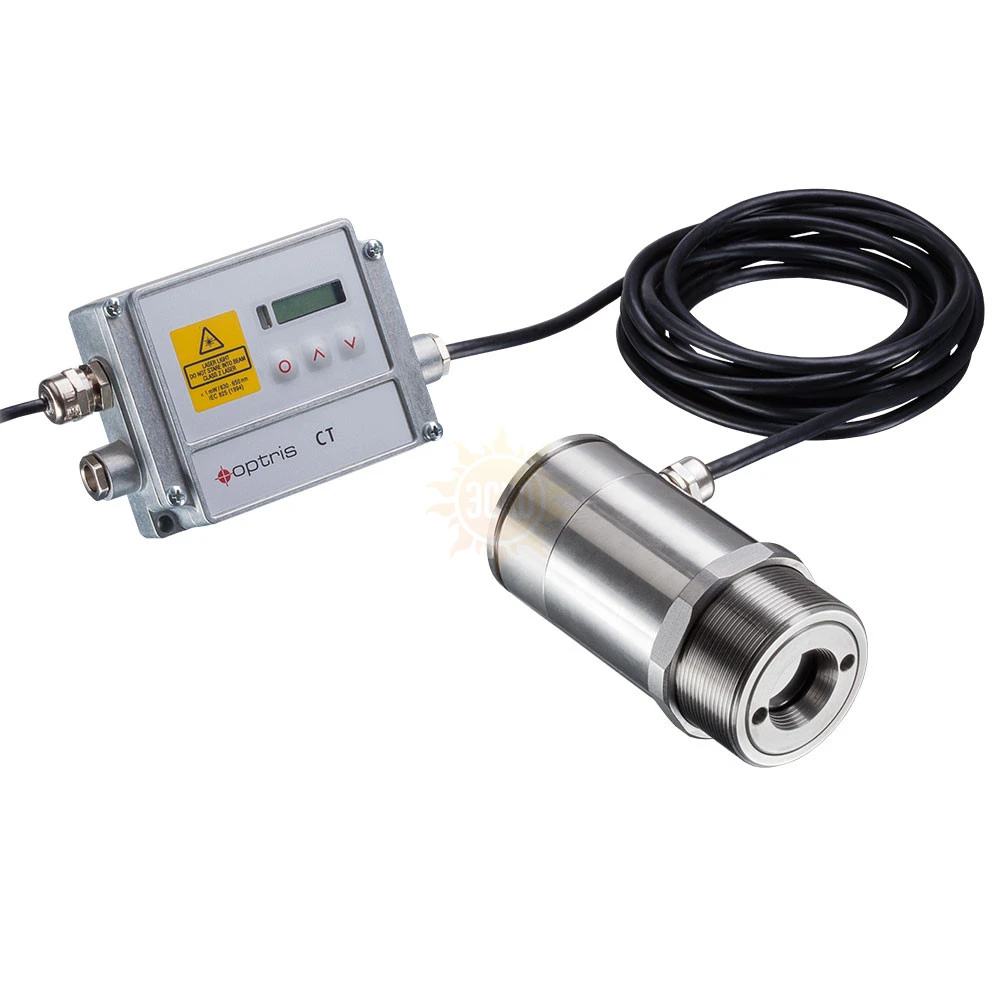

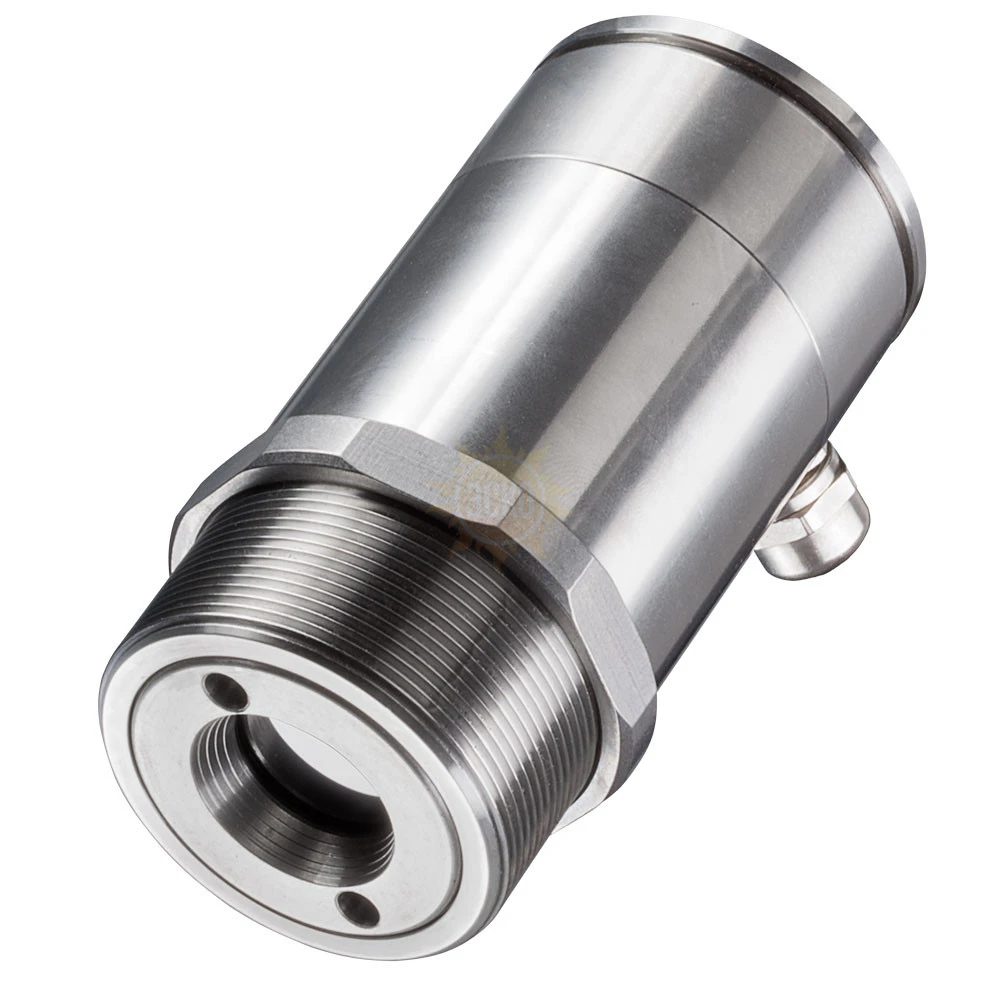

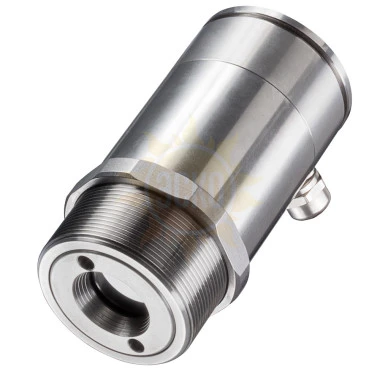

Пирометры CTlaser 1M и 2M предназначены для быстрых и точных измерений температуры на поверхности металлов. Коротковолновый спектральный диапазон наилучшим образом подходят для измерений температуры не только металлов, но и оксидов металлов, а также керамики. Высококачественный оптический датчик пирометра CTlaser выполнен в корпусе из нержавеющей стали, а благодаря инновационному двухлучевому лазерному прицелу поле измерения точно маркируется с любого расстояния.
Области применения
Инфракрасные пирометры особенно широко используются в термообработке металлов, например, при процессах сварки, пайки, штамповки, поверхностной закалки с применением индукционного нагрева, а также спекания. К другим применениям можно отнести контроль температуры на прокатных станах, процессов сварки труб и объёмной штамповки.
Измерение температуры при индукционной закалке стали:
Индукционный нагрев представляет собой один из видов термообработки. Изделия обрабатываются в сильном электромагнитном поле переменного тока высокой частоты. Определенная структура материала формируется за счет нагрева и последующего охлаждения. Пирометры CTlaser 1M и 2M идеально подходят для работы в условиях воздействия сильных электромагнитных полей, поскольку электронный блок, чувствительный к воздействию ЭМИ, конструктивно отделен от оптического датчика пирометра, размещаемого в зоне воздействия сильного электромагнитного поля.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Модификация | CTlaser 1M | CTlaser 2M | |
| Метрологические характеристики | |||
| Диапазон измерений | 485 … 1050 °C (1ML) 650 … 1800 °C (1MH) 800 … 2200 °C (1MH1) |
250 … 800 °C (2ML) 385 … 1600 °C (2MH) 490 … 2000 °C (2MH1) |
|
| масштабируемый через кнопки управления или ПО | |||
| Спектральный диапазон | 1 мкм | 2 мкм | |
| Оптическое разрешение (90 %) Наименьший диаметр пятна (линза SF) |
150 : 1 (1ML) 300 : 1 (1MH, 1MH1) 3,7 мм при 1100 мм |
150 : 1 (2ML) 300 : 1 (2MH, 2MH1) 3,7 мм при 1100 мм |
|
| Наименьший диаметр пятна (линза CF) (опционально) |
150 : 1 300 : 1 |
1 мм при 150 мм; 1,3 мм при 200 мм; 3 мм при 450 мм; 24 мм при 3600 мм 0,5 мм при 150 мм; 0,7 мм при 200 мм; 1,5 мм при 450 мм; 12 мм при 3600 мм |
|
| Пределы допускаемой основной погрешности | ±(0,3 % Тизм. + 2 °С) при температуре окружающего воздуха (23±5)°C | ||
| Воспроизводимость | ±(0,1 % Тизм + 1 °C) | ||
| Температурное разрешение | 0,1 K (1ML) 0,2 K (1MH, 1MH1) |
0,1 K (2ML) 0,2 K (2MH, 2MH1) |
|
| Время отклика (90 %) | 1 мс | ||
| Коэффициент излучения | 0,100…1,100; настраивается через кнопки управления или ПО | ||
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Выходные сигналы, интерфейс | |||
| Аналоговый выход | 0/4…20 мА; 0...5/10 В, термопара J, K | ||
| Выход сигнализации | 0…24 В / 50мА (открытый коллектор) | ||
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный | ||
| Интерфейс связи (опция) | USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet | ||
| Эксплуатационные характеристики | |||
| Электропитание | 8…36 В пост. тока, макс. потребление 160 мА (с лазером) | ||
| Длина кабеля | 3 м (типовой), 8 м, 15 м | ||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь (оптич. датчик) | ||
| Рабочая температура окружающего воздуха | от –20 °C до 85 °C (оптич. датчик) от –20 °C до 50 °C (оптич. датчик с вкл. лазером) от 0 °C до 85 °C (электронный блок) |
||
| Температура хранения | от –40 °C до 85 °C | ||
| Относительная влажность воздуха | не более 95 % без конденсата | ||
| Вибростойкость | IEC 68–2–6: 3 g, 11…200 Гц, каждая ось | ||
| Ударостойкость | IEC 68–2–27: 50 g, 11 мс, каждая ось | ||
| Габаритные размеры | Ø 55 мм × 100 мм (оптич. датчик) 120 мм × 70 мм × 30 мм (электронный блок) |
||
| Масса | 600 г (оптич. датчик), 420 г (электронный блок) | ||
