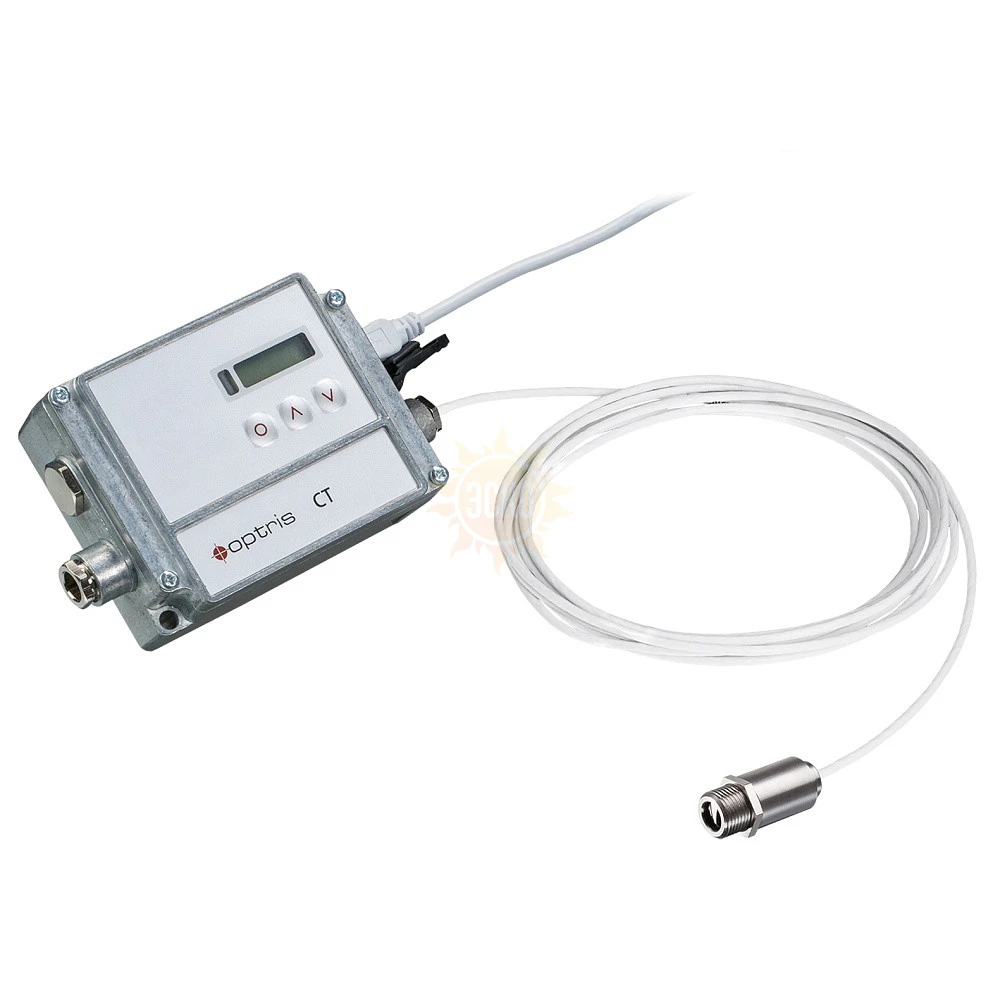

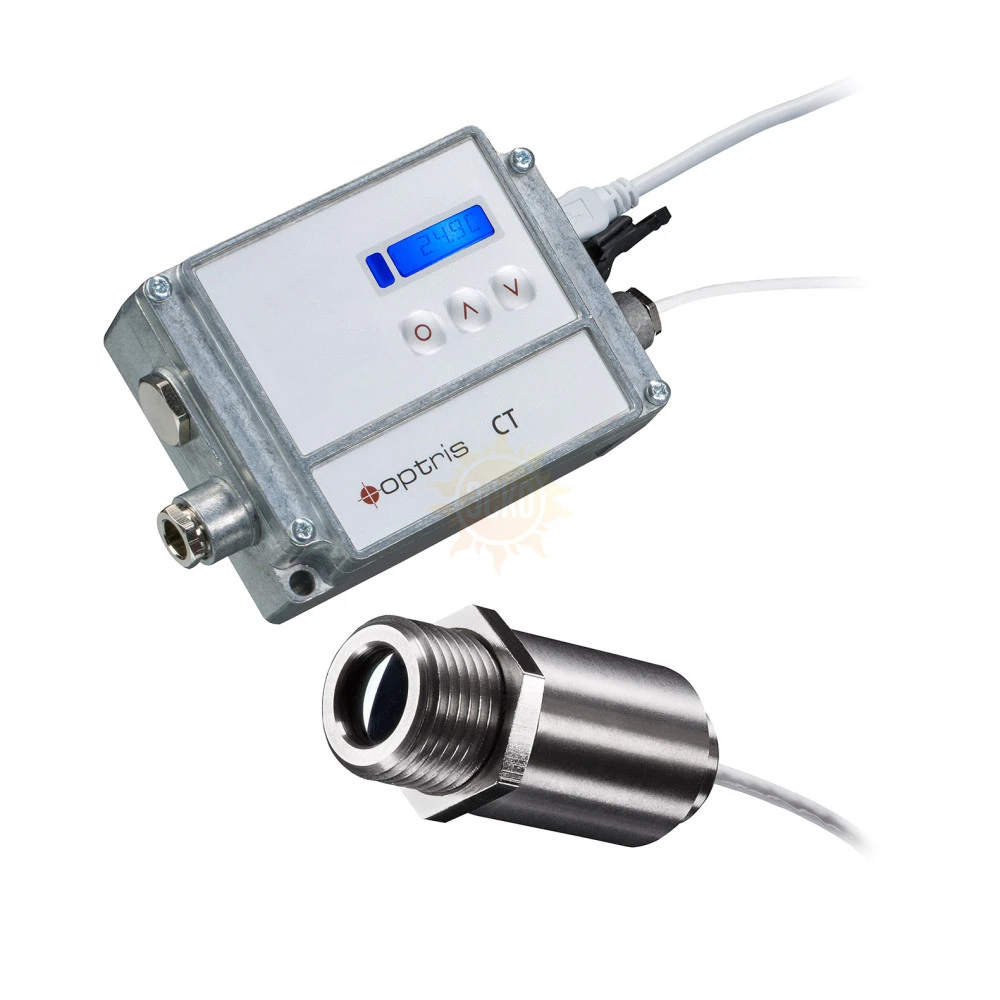

Пирометр Optris CTlaser 4ML
распечатать
– 20…50 °C (оптич. датчик с вкл. лазером)
– 20…70 °C (электронный блок)
120 мм × 70 мм × 30 мм (электронный блок)
Особенности
- Диапазон измерения температуры: 0…500 °С
- Сверхбыстрые измерения (время экспозиции): 90 мкс
- Спектральный диапазон: 2,2 - 6 мкм
- Система двухлучевого лазерного наведения
- Интерфейсы (доп. опция): USB, RS232, RS485, Ethernet, Relay
Пирометр CTlaser 4ML специально разработан для высокоскоростных низкотемпературных измерении. Нижний предел измерения от 0 °C позволяет использовать пирометр в области холодной термообработки материала. Высокоэффективный CTlaser 4ML благодаря малому времени отклика в 300 мкс и системе двухлучевого лазерного наведения способен измерять сверхбыстрые технологические процессы, точно нацеливаясь на объект или область измерения. Электронный блок пирометра позволяет оптимизировать производственный процесс под разные применения, подключая периферийные приборы к аналоговым выходам и опциональным цифровым интерфейсам.
Области применения
Пирометр CTlaser 4ML идеально подходит для высокоскоростных и низкотемпературных измерений, например, для точного контроля температуры за процессом сварки, пайки и штамповки металлов.
Рабочий спектральный диапазон в 2,2 - 6 мкм подходит для быстрых измерений температуры металлов, оксидов металлов, керамики или материалов с неизвестным или изменяющимся коэффициентом излучения.
Программное обеспечение
Оptris CompactPlus Connect - это специально разработанное программное обеспечение для пирометра Optris CTlaser 4ML для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | |||
|---|---|---|---|---|
| Метрологические характеристики | ||||
| Диапазон измерений | 0…500 °C | |||
| масштабируемый через кнопки управления или ПО | ||||
| Спектральный диапазон | 2,2…6 мкм | |||
| Оптическое разрешение (90 %) | 30 : 1 | |||
| Наименьший диаметр пятна (линза SF) | 36,7 мм при 1100 мм | |||
| Наименьший диаметр пятна (линза CF) (опционально) |
2,4 мм при 70 мм (СF1) 5 мм при 150 мм (СF2) 6,7 мм при 200 мм (СF3) 15 мм при 450 мм (СF4) |
|||
| Наименьший диаметр пятна (линза FF) (опционально) |
120 мм при 3600 мм | |||
| Пределы допускаемой основной погрешности | ±(0,3 % Тизм. + 2 °С) при температуре окружающего воздуха (23±5)°C | |||
| Воспроизводимость | ±(0,1 % Тизм + 1 °C) | |||
| Температурное разрешение | 120 мК | |||
| Время отклика/ время экспозиции (90 %) | 300 / 90 мкс | |||
| Коэффициент излучения | 0,100…1,100; настраивается через кнопки управления или ПО | |||
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | запоминание макс., мин., средн. знач., функции длит. запоминания с пороговым знач. и гистерезисом | |||
| Электрические характеристики | ||||
| Аналоговый выход (2 x) | 0/4…20 мА, 0…5/10 В, термопара K, сигнал тревоги | |||
| Выход сигнализации | 0…24 В / 50 мА (открытый коллектор) | |||
| Контакты I/O (вход/выход) (3 х) | гибкое программирование входов/выходов: внешняя регулировка коэффициента излучения, компенсация температуры внешнего фона, незадействованное значение, запуск (сброс функций удержания), выход сигнализации (открытый коллектор, 0…24 В / 50 мА) | |||
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный | |||

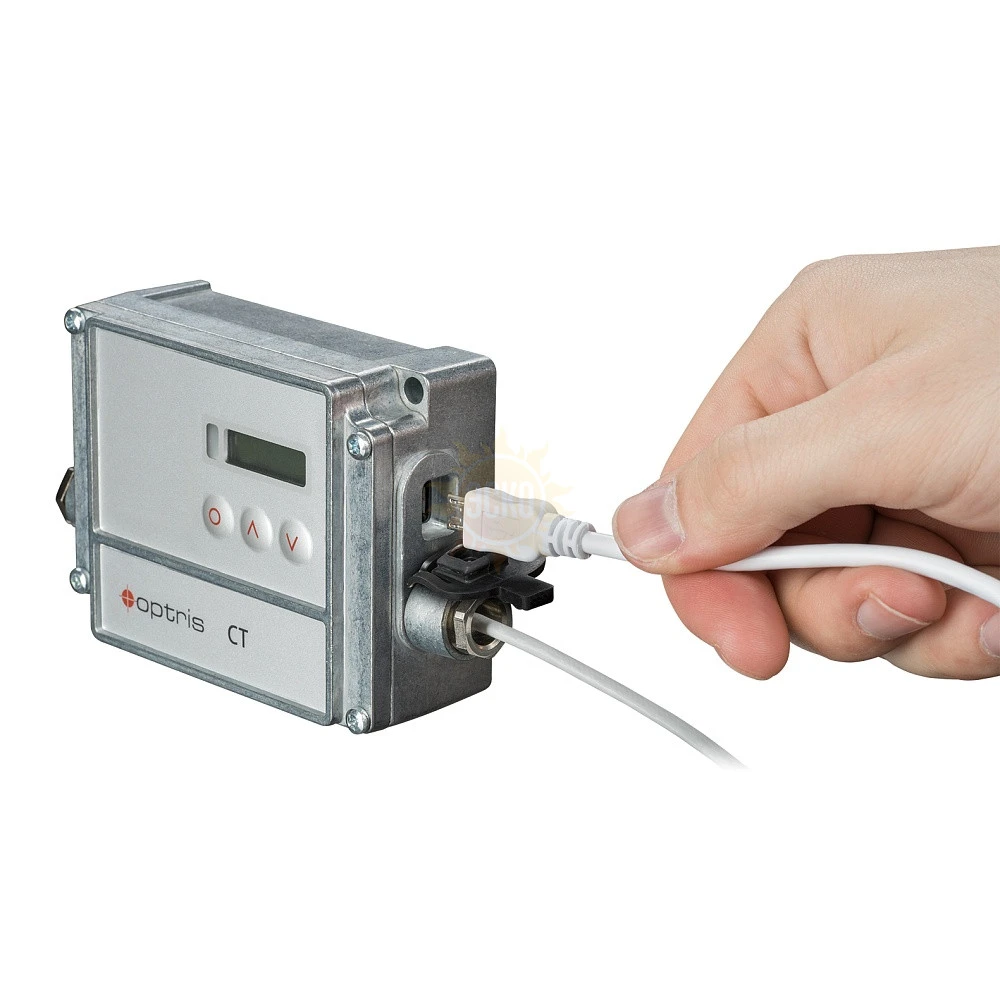

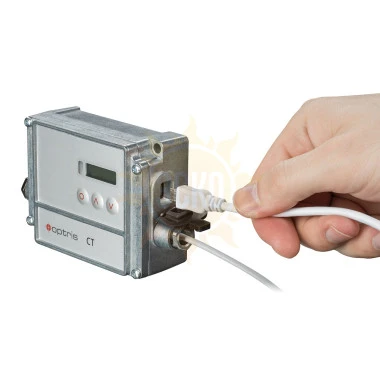

| Интерфейс связи | USB (встроенный) Опционально: RS232, RS485, Ethernet |
|||
| Выходное сопротивление | мА макс. 500 Ом мВ мин. сопротивление нагрузки 100 кОм Термопара 20 Ом |
|||
| Длина кабеля | 3 м (типовой), 8 м, 15 м | |||
| Лазерный целеуказатель 635 нм | 1 мВт, вкл./выкл. через кнопки управления или ПО | |||
| Электропитание | 8…36 В пост. тока / 5 В USB / макс. 2 Вт | |||
| Эксплуатационные характеристики | ||||
| Степень пылевлагозащиты | IP65 (NEMA-4) | |||
| Материал корпуса | нерж. сталь (оптич. датчик) | |||
| Рабочая температура окружающего воздуха | – 20…70 °C (оптич. датчик) – 20…50 °C (оптич. датчик с вкл. лазером) – 20…70 °C (электронный блок) |
|||
| Температура хранения | – 40…85 °C | |||
| Относительная влажность воздуха | не более 95 % без конденсата | |||
| Вибростойкость | IEC 60068-2-6/-64 | |||
| Ударостойкость | IEC 60068-2-27 (25 G и 50 G) | |||
| Габаритные размеры | Ø 55 мм × 100 мм (оптич. датчик) 120 мм × 70 мм × 30 мм (электронный блок) |
|||
| Масса | 600 г (оптич. датчик), 420 г (электронный блок) | |||
| Программное обеспечение / Приложение | Optris CompactPlus Connect / IRmobile | |||
