Пирометр Optris CTlaser F6
распечатать
120 мм × 70 мм × 30 мм (электронный блок)
Особенности
- Диапазон измерений температуры: 200…1475 °С (F6), 400...1650 °C (F6H)
- Спектральный диапазон: 4,64 мкм
- Время отклика: 10 мс
- Условия эксплуатации: до 85 °С без дополнительного охлаждения
- Интерфейсы (доп. опция): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet, Relay

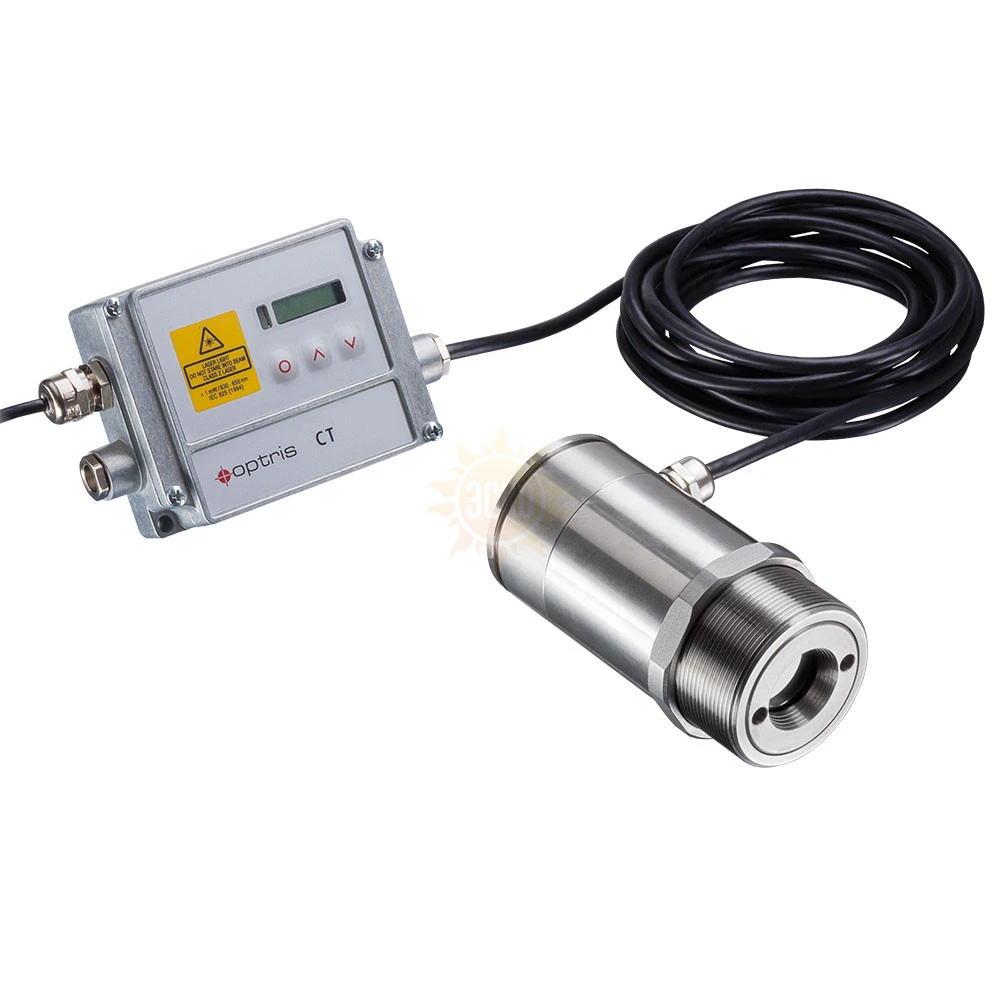

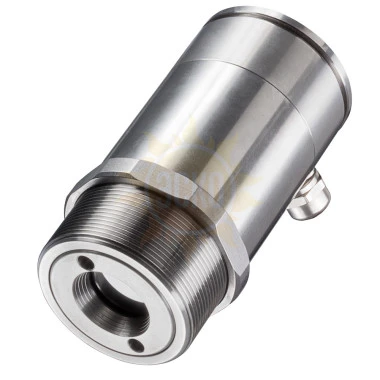

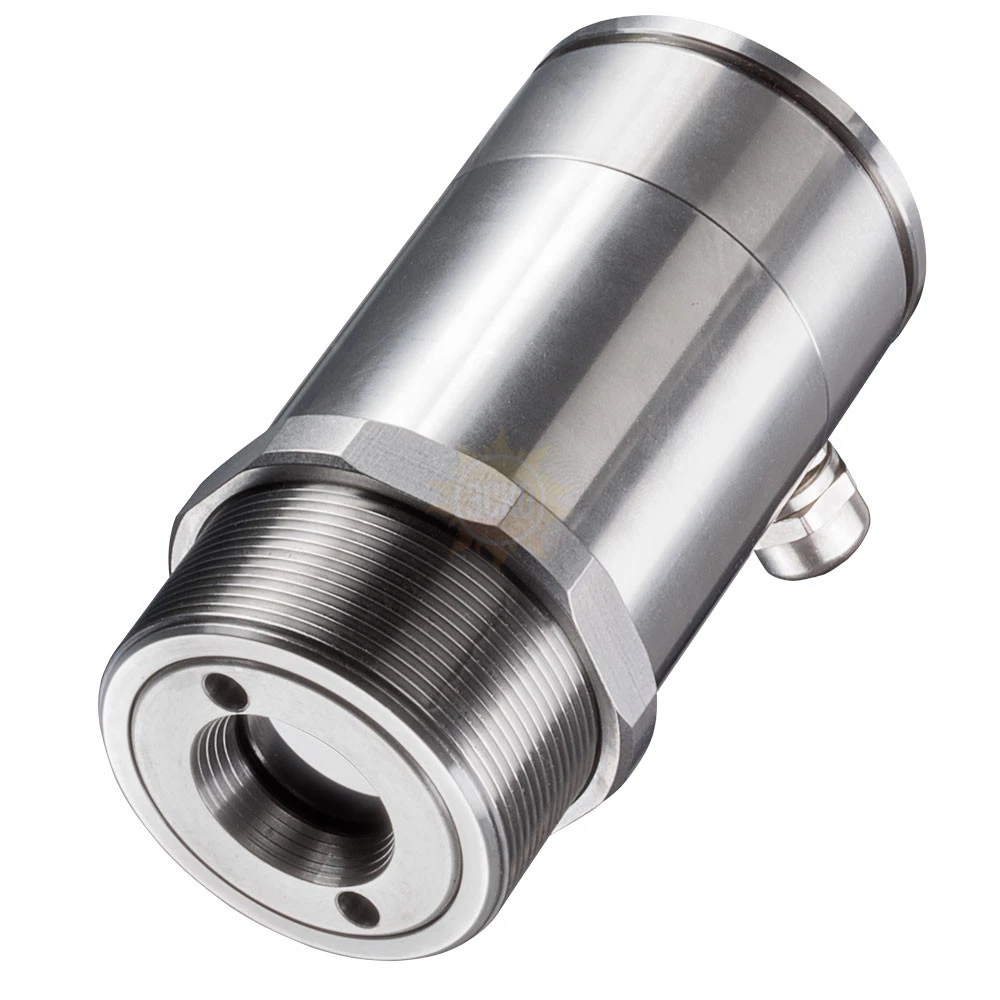

Пирометр CTlaser F6 обладает специальным спектральным фильтром для измерений температуры продуктов сгорания CO. Диапазон измерений температуры пирометра составляет от 200 до 1650 °C. Термостойкий корпус оптического датчика из нержавеющей стали может эксплуатироваться при температуре окружающей среды до 85 °C без дополнительного охлаждения, однако для эксплуатации в неблагоприятных условиях имеются дополнительные кожухи для охлаждения и защиты пирометра. Электронный блок пирометра позволяет оптимизировать производственный процесс под разные применения, подключая периферийные приборы к аналоговым выходам и опциональным цифровым интерфейсам.
Области применения
Пирометр CTlaser F6 разработан специально для измерений температуры газовых продуктов CО до 1650 °C в процессах горения. Пирометр применяется для контроля температуры в процессах сжигания мусора или различных процессах химических реакторов.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Метрологические характеристики | ||
| Диапазон измерений | 200 ... 1475 °С (F6) 400 ... 1650 °С (F6H) |
|
| масштабируемый через кнопки управления или ПО | ||
| Спектральный диапазон | 4,64 мкм | |
| Оптическое разрешение (90 %) Наименьший диаметр пятна (линза SF) |
45 : 1 7,3 мм при 1100 мм 27 мм при 1250 мм |
|
| Наименьший диаметр пятна (линза CF) (опционально) |
1,6 мм при 70 мм 3,4 мм при 150 мм 4,5 мм при 200 мм 10 мм при 450 мм |
|
| Пределы допускаемой основной погрешности измерений | ±1,0 %(при температуре окружающего воздуха (23 ± 5) °C | |
| Сходимость измерений | ±0,5 % Тизм, но не менее ±0,5 °C | |
| Температурное разрешение | 0,1 K | |
| Время отклика (90 %) | 10 мс | |
| Коэффициент излучения | 0,100…1,100; настраивается через кнопки управления или ПО | |
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | |
| Выходные сигналы, интерфейс | ||
| Аналоговый выход | 0/4…20 мА; 0...5/10 В, термопара J, K | |
| Выход сигнализации | 0…24 В / 500 мА (открытый коллектор) | |
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный | |
| Интерфейс связи (опция) | USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet | |
| Эксплуатационные характеристики | ||
| Электропитание | 8…36 В пост. тока, макс. потребление 160 мА (с лазером) | |
| Длина кабеля | 3 м (типовой), 8 м, 15 м | |
| Степень пылевлагозащиты | IP65 (NEMA-4) | |
| Материал корпуса | нерж. сталь (оптич. датчик) | |
| Рабочая температура окружающего воздуха | от –20 °C до 85 °C (оптич. датчик) от –20 °C до 50 °C (оптич. датчик с вкл. лазером) от -20 °C до 85 °C (электронный блок) |
|
| Температура хранения | от –40 °C до 85 °C | |
| Относительная влажность воздуха | не более 95 % без конденсата | |
| Вибростойкость | МЭК 68-2-6: 3G, 11-200 Гц по любой из осей | |
| Ударостойкость | МЭК 68-2-27: 50G, 11 мс по любой из осей | |
| Габаритные размеры | Ø 55 мм × 100 мм (оптич. датчик) 120 мм × 70 мм × 30 мм (электронный блок) |
|
| Масса | 600 г (оптич. датчик), 420 г (электронный блок) | |
