Пирометр Optris CTlaser G5
распечатать
при температуре окружающего воздуха (23±5)°C
от –20 °C до 50 °C (оптич. датчик с вкл. лазером)
от 0 °C до 85 °C (электронный блок)
120 мм × 70 мм × 30 мм (электронный блок)
Особенности
- Диапазон измерений температуры: 100…1650 °С
- Спектральный диапазон: 5,0 мкм
- Время отклика: от 10 мс до 120 мс
- Условия эксплуатации:
- до 85 °С без дополнительного охлаждения
- до 100 °С в кожухе c воздушным охлаждением
- до 315 °С в кожухе с водяным охлаждением
- Интерфейсы (доп. опция): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet, Relay

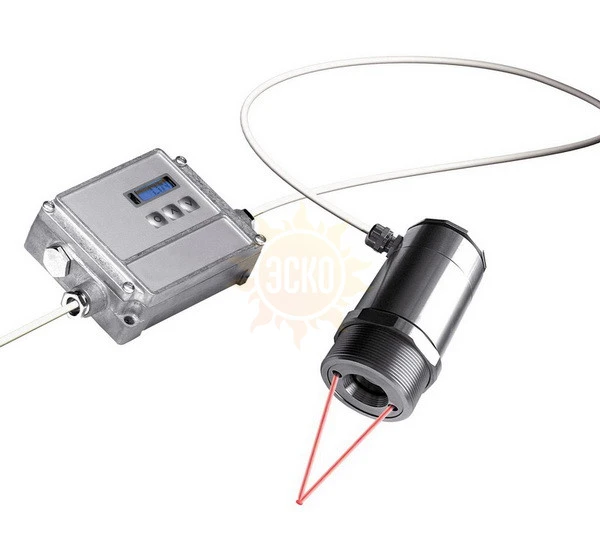

Пирометр CTlaser G5 обладая специальным спектральным диапазоном 5,0 мкм рассчитан для точных измерений температуры поверхности стекла. Устройства применяются, например, для контроля температуры в процессах производства листового стекла, стеклотары, автомобильного стекла или солнечных элементов. Пирометр также позволяет измерять температуру мельчайших объектов размером от 1 мм на расстоянии 70 мм. Модификация пирометра CTlaser G5HF обладает временем отклика всего 10 мс и может применяться для быстрых производственных процессов, например, на движущемся конвейере.
Области применения
Применяется для измерений температуры стекла в процессе производства. Благодаря особому спектральному диапазону 5,0 мкм пирометр СТlaser G5 идеально подходит для измерений температуры стекла. Например, при производстве листового стекла, стеклянных бутылок и другой стеклотары, электрических лампочек, а также при производстве ячеек для солнечных панелей.
Одно из важных направлений применения пирометра с данным спектральным диапазоном является контроль температуры стерилизации стеклянных бутылок для фармацевтических препаратов, предназначенных для инъекций.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Метрологические характеристики | ||
| Диапазон измерений (модификации) | 100 …1200 °C (G5L) 250 …1650 °C (G5H) 200 …1650 °C (G5HF) |
|
| масштабируемый через кнопки управления или ПО | ||
| Спектральный диапазон | 5,0 мкм | |
| Оптическое разрешение (90 %) / Наименьший диаметр пятна (линза SF) |
45 : 1 / 27 мм при 1250 мм (G5L, G5HF ) 70 : 1 / 17 мм при 1200 мм (G5H) |
|
| Наименьший диаметр пятна (линза CF) (опционально) |
45 : 1 70 : 1 |
1,6 мм при 70 мм; 3,4 мм при 150 мм; 4,5 мм при 200 мм; 10 мм при 450 мм 1 мм при 70 мм; 2,2 мм при 150 мм; 2,9 мм при 200 мм; 6,5 мм при 450 мм |
| Пределы допускаемой основной погрешности | ±1,0 %, но не менее ±1,5 °C при температуре окружающего воздуха (23±5)°C |
|
| Воспроизводимость | ±0,5 %, но не менее ±0,5 °C | |
| Температурное разрешение | 0,1 K | |
| Время отклика (90 %) | 10 мс (G5HF) 80 мс (G5H) 120 мс (G5L) |
|
| Коэффициент излучения | 0,100…1,100; настраивается через кнопки управления или ПО | |
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | |
| Выходные сигналы, интерфейс | ||
| Аналоговый выход | 0/4…20 мА; 0...5/10 В, термопара J, K | |
| Выход сигнализации | 0…24 В / 50 мА (открытый коллектор) | |
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный | |
| Интерфейс связи (опция) | USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet | |
| Эксплуатационные характеристики | ||
| Электропитание | 8…36 В пост. тока, макс. потребление 160 мА (с лазером) | |
| Длина кабеля | 3 м (типовой), 8 м, 15 м | |
| Степень пылевлагозащиты | IP65 (NEMA-4) | |

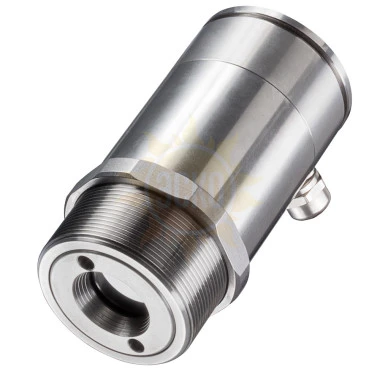

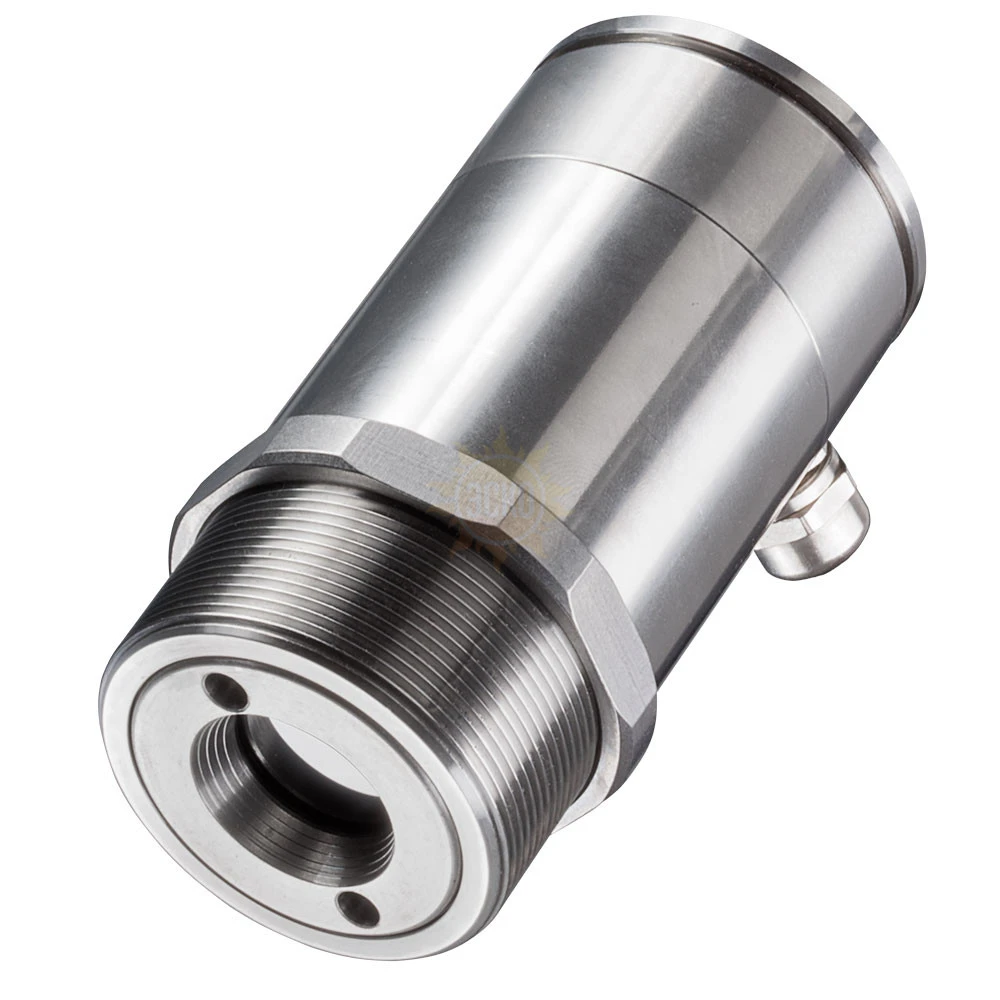

| Материал корпуса | нерж. сталь (оптич. датчик) | |
| Рабочая температура окружающего воздуха | от –20 °C до 85 °C (оптич. датчик) от –20 °C до 50 °C (оптич. датчик с вкл. лазером) от 0 °C до 85 °C (электронный блок) |
|
| Температура хранения | от –40 °C до 85 °C | |
| Относительная влажность воздуха | не более 95 % без конденсата | |
| Вибростойкость | IEC 68–2–6: 3 g, 11…200 Гц, каждая ось | |
| Ударостойкость | IEC 68–2–27: 50 g, 11 мс, каждая ось | |
| Габаритные размеры | Ø 55 мм × 100 мм (оптич. датчик) 120 мм × 70 мм × 30 мм (электронный блок) |
|
| Масса | 600 г (оптич. датчик), 420 г (электронный блок) | |
