Пирометр Optris CTlaser LT / LTF
распечатать
±1,5 %, но не менее ±1,5 °C
0,5 К
от –20 °C до 50 °C (оптич. датчик с вкл. лазером)
от 0 °C до 85 °C (электронный блок)
120 мм × 70 мм × 30 мм (электронный блок)
Особенности
- Диапазон измерений температуры: -50…975 °С
- Спектральный диапазон: 8 …14 мкм
- Время отклика: 9 мс (CTlaser LTF), 150 мс (CTlaser LT)
- Условия эксплуатации: до 85 °С
- Интерфейсы (доп. опция): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet, Relay

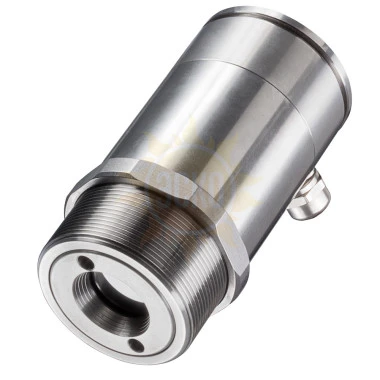

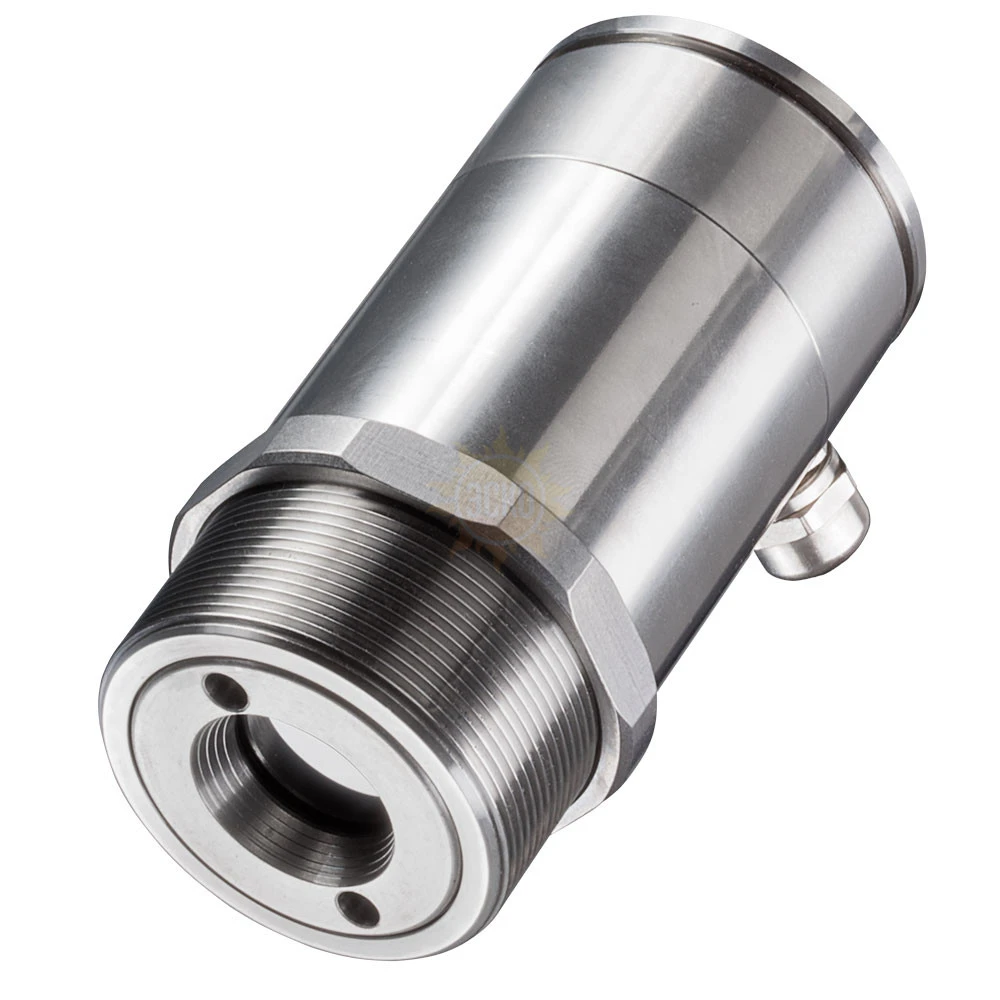

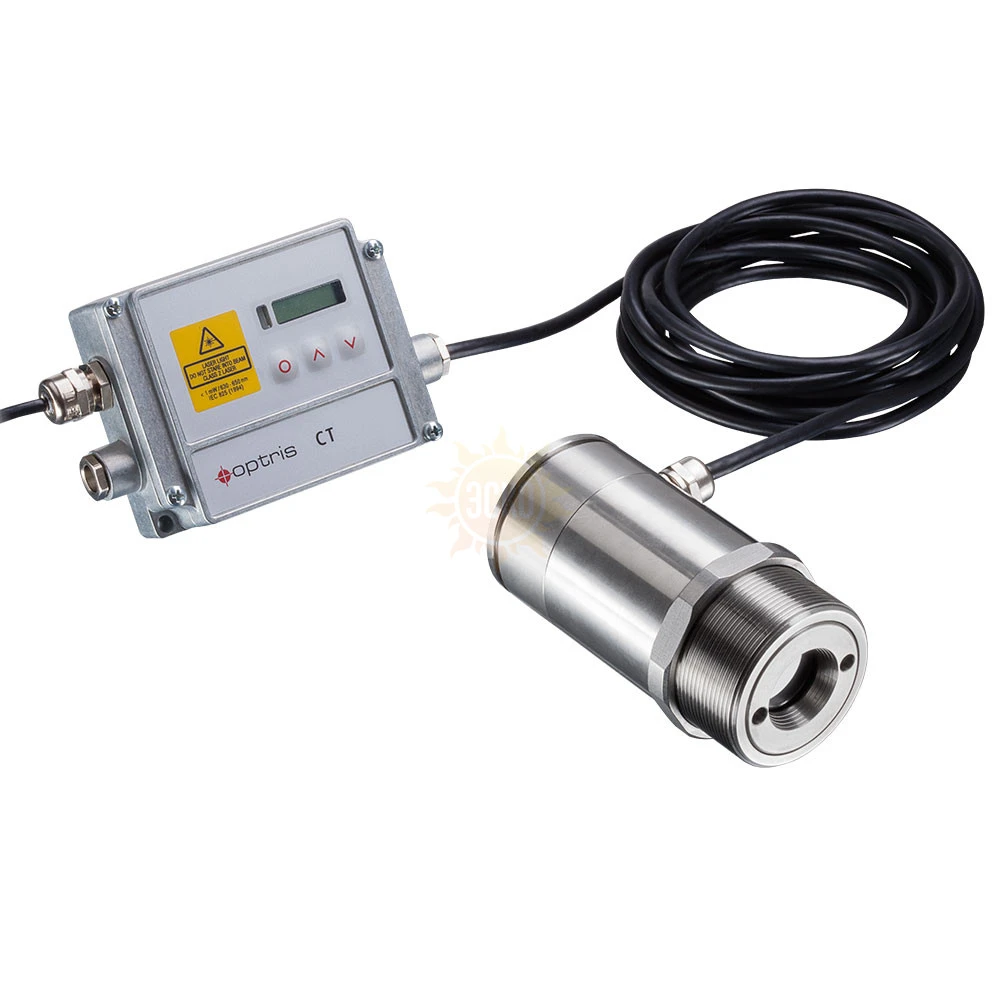

Пирометры CTlaser LT и LTF выполнены из двух частей: оптический датчик в корпусе из нержавеющей стали и блок электроники с кнопками управления и дисплеем. Обе модели оснащены высококачественным оптическим датчиком с инновационным двухлучевым лазерным прицелом для точной маркировки поля измерения с любого расстояния. Разнообразный выбор оптики для различных применений, позволяет точно измерять температуру даже мельчайших объектов, начиная с размера 0,9 мм на расстоянии 70 мм. Модель CTlaser LTF, обладая очень малым временем отклика - 9 мс, особенно подходит для контроля быстрых процессов.
Области применения
С помощью пирометров CTlaser LT и LTF можно ещё точнее проводить измерения благодаря двухлучевому лазерному прицелу. Пирометры находит широкое применение во многих отраслях промышленности, где требуется точное измерение и достоверный контроль температуры неметаллических поверхностей: древесины, бумаги, пластика и лакокрасочных материалов. Например, для измерений температуры технологических процессов в автомобильной промышленности: сварка и ламинирование полимерных деталей, контроль тепловых режимов на испытательных стендах. Эти особенности делают их востребованным также в научных исследованиях и разработках.
Для особо быстрых измерений с целью непрерывного контроля быстропротекающих процессов предназначен вариант CTlaser LTF, который регистрирует изменение температуры всего за 9 мс.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Модификация | CTlaser LT | CTlaser LTF | |
| Метрологические характеристики | |||
| Диапазон измерений | –50 …975 °C, масштабируемый через кнопки управления или ПО | ||
| Спектральный диапазон | 8…14 мкм | ||
| Оптическое разрешение (90 %) | 75 : 1 | 50 : 1 | |
| Наименьший диаметр пятна (линза CF) (опционально) |
0,9 мм при 70 мм 1,9 мм при 150 мм 2,8 мм при 200 мм 5,9 мм при 450 мм |
1,4 мм при 70 мм (наименьший диаметр пятна) |
|
| Наименьший диаметр пятна (линза SF) | 16 мм при 1200 мм | 24 мм при 1200 мм | |
| Пределы допускаемой основной погрешности | ±1,0 %, но не менее ±1,0 °C | ±1,5 %, но не менее ±1,5 °C | |
| при температуре окружающего воздуха (23±5) °C | |||
| Воспроизводимость | ±0,5 %, но не менее ±0,5 °C | ±1 %, но не менее ±1 °C | |
| Температурное разрешение | 0,1 K | 0,5 К | |
| Время отклика (90 %) | 120 мс | 9 мс | |
| Коэффициент излучения | 0,100…1,100; настраивается через кнопки управления или ПО | ||
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Выходные сигналы, интерфейс | |||
| Аналоговый выход | канал 1: 0/4…20 мА; 0...5/10 В, термопара J, K канал 2: рабочая температура оптич. датчика -40…85 °С (0…5 В или 0…10 В), выход сигнала тревоги |
||
| Выход сигнализации | 0…24 В / 50 мА (открытый коллектор) | ||
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированно | ||
| Интерфейс связи (опция) | USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet | ||
| Эксплуатационные характеристики | |||
| Электропитание | 8…36 В пост. тока, макс. потребление 160 мА (с лазером) | ||
| Длина кабеля | 3 м (типовой), 8 м, 15 м | ||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь (оптич. датчик) | ||
| Рабочая температура окружающего воздуха | от –20 °C до 85 °C (оптич. датчик) от –20 °C до 50 °C (оптич. датчик с вкл. лазером) от 0 °C до 85 °C (электронный блок) |
||
| Температура хранения | от –40 °C до 85 °C | ||
| Относительная влажность воздуха | не более 95 % без конденсата | ||
| Вибростойкость | IEC 68–2–6: 3 g, 11…200 Гц, каждая ось | ||
| Ударостойкость | IEC 68–2–27: 50 g, 11 мс, каждая ось | ||
| Габаритные размеры | Ø 55 мм × 100 мм (оптич. датчик) 120 мм × 70 мм × 30 мм (электронный блок) |
||
| Масса | 600 г (оптич. датчик), 420 г (электронный блок) | ||
