Пирометр Optris CTratio 1M
распечатать
– 40 °C ... 85 °C
0 °C ... 60 °C (блок электроники)
420 г (электронный блок)
Особенности
- Диапазон измерений температуры: 450…3000 °C;
- Спектральный диапазон: 0,8...1,1 мкм;
- Условия эксплуатации: до 200 °С без дополнительного охлаждения (до 315 °С доп. опция)
- Время отклика: от 1 мс до 10 с
- Интерфейсы (доп. опция): USB, RS232, RS485, Ethernet, Relay

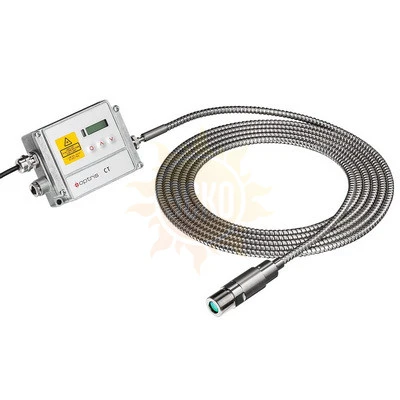

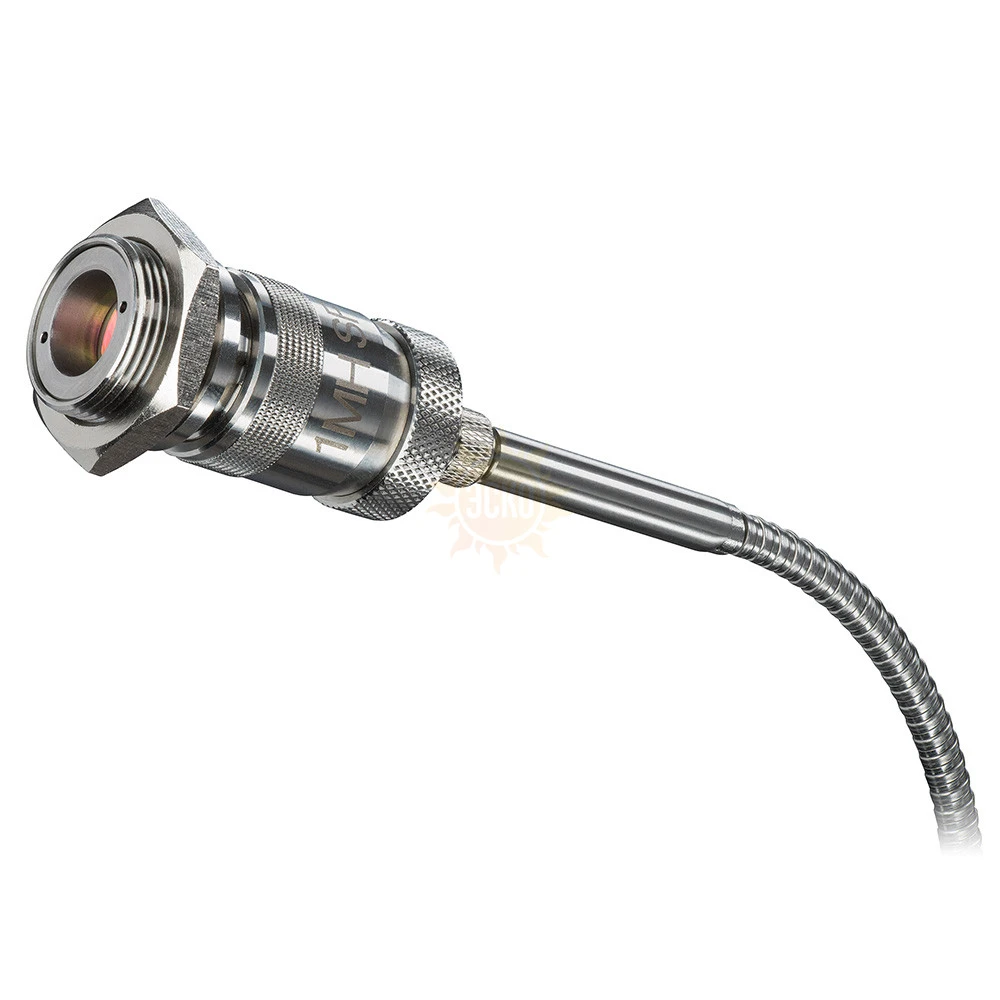

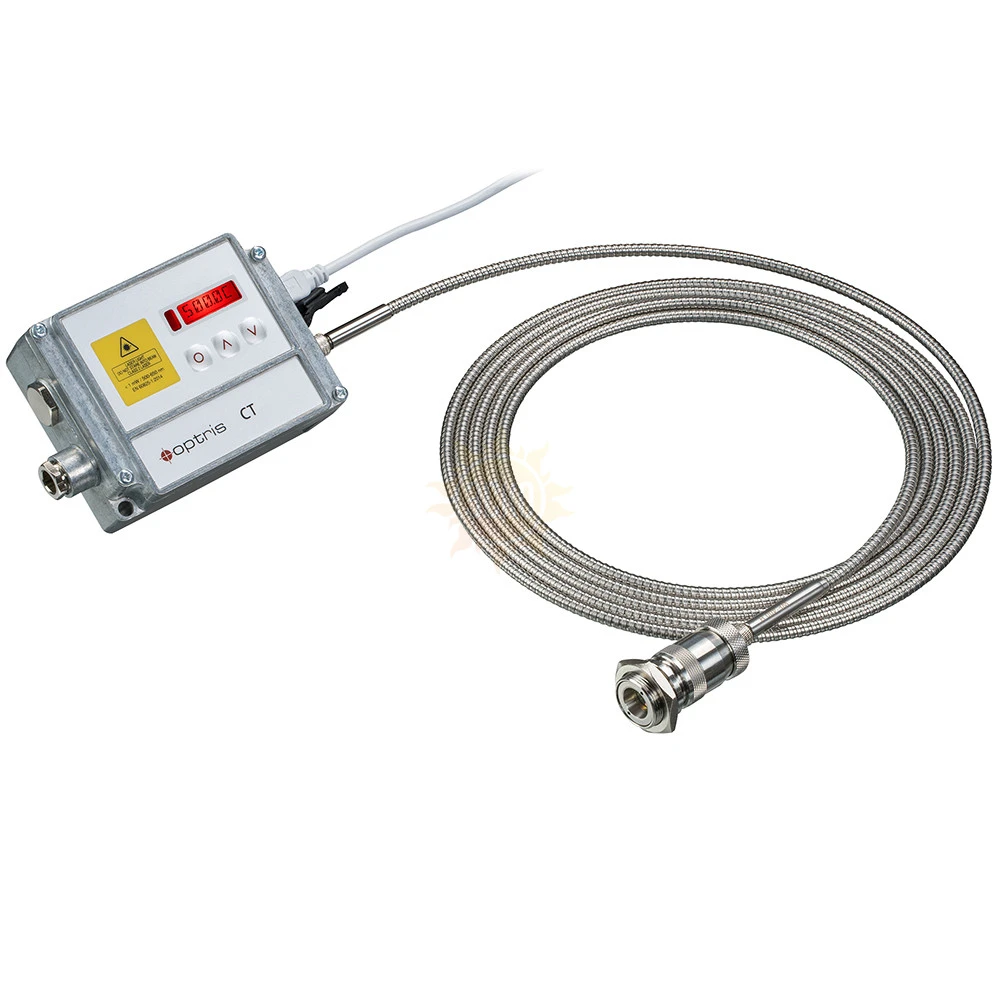

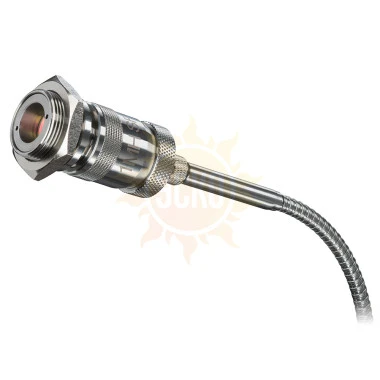

Инновационный пирометр спектрального соотношения CTratio 1M работает в коротковолновом спектральном диапазоне и применяется для измерений высокой температуры металлов до 3000 °C. Отличительной особенностью этого пирометра является термостойкий оптоволоконный кабель, соединяющий оптический датчик и блок электроники, что делает возможным использовать прочный оптический датчик в зоне высоких температур до 200°C без дополнительного охлаждения.
Пирометр спектрального соотношения CTratio 1M в значительной степени нечувствителен к пыли, пару и загрязнениям смотрового окна. Пирометр способен точно проводить измерения температуры при степени загрязнённости окна более 90 %, а также достоверно измерять температуру, даже если объект измерения заполняет всего 5 % поля измерения или быстро перемещается. У CTratio луч лазерного наведения имеет зеленый цвет, для более точного прицеливания на поверхность раскаленных металлов.
Области применения
Благодаря особому свойству надёжного измерения и регистрации измеряемых данных даже сквозь сильные загрязнения или при незначительной видимости объекта измерения пирометр CTratio 1M применяется в основном в труднодоступных процессах термообработки металлов.
Программное обеспечение
Оptris CompactPlus Connect - это специально разработанное программное обеспечение для пирометра Optris CTratio для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Степень защиты | IP 65 (NEMA-4) | ||
| Температура окружающей среды | – 20 °C ... 200 °C (опц. до 315°С) (оптич. датчик) 0 °C ... 60 °C (блок электроники) |
||
| Температура хранения датчика и блока электроники | – 40 °C ... 200 °C – 40 °C ... 85 °C |
||
| Относительная влажность | 10 – 95 %, без конденсата | ||
| Защита от вибрации | IEC 60068-2-6 (синусоидальный) IEC 60068-2-64 (широкополосный шум) |
||
| Защита от ударов | IEC 60068-2-27 (25G и 50G) | ||
| Масса | 210 г (ВО кабель (3 м) с датчиком) 420 г (электронный блок) |
||
| Электрические характеристики | |||
| Аналоговые выходы | 2x 0/4-20 мА (12 бит), дополнительно: 2x 0/4-20 мА (16 бит) (изолированные) |
||
| Выходные сопротивления | не более 500 Ω (при напряжении 8 – 30 В DC) |
||
| Реле (опционально) | 2 x 60 В DC/ 42 В ACeff; 0,4 A; (с оптической изоляцией) |
||

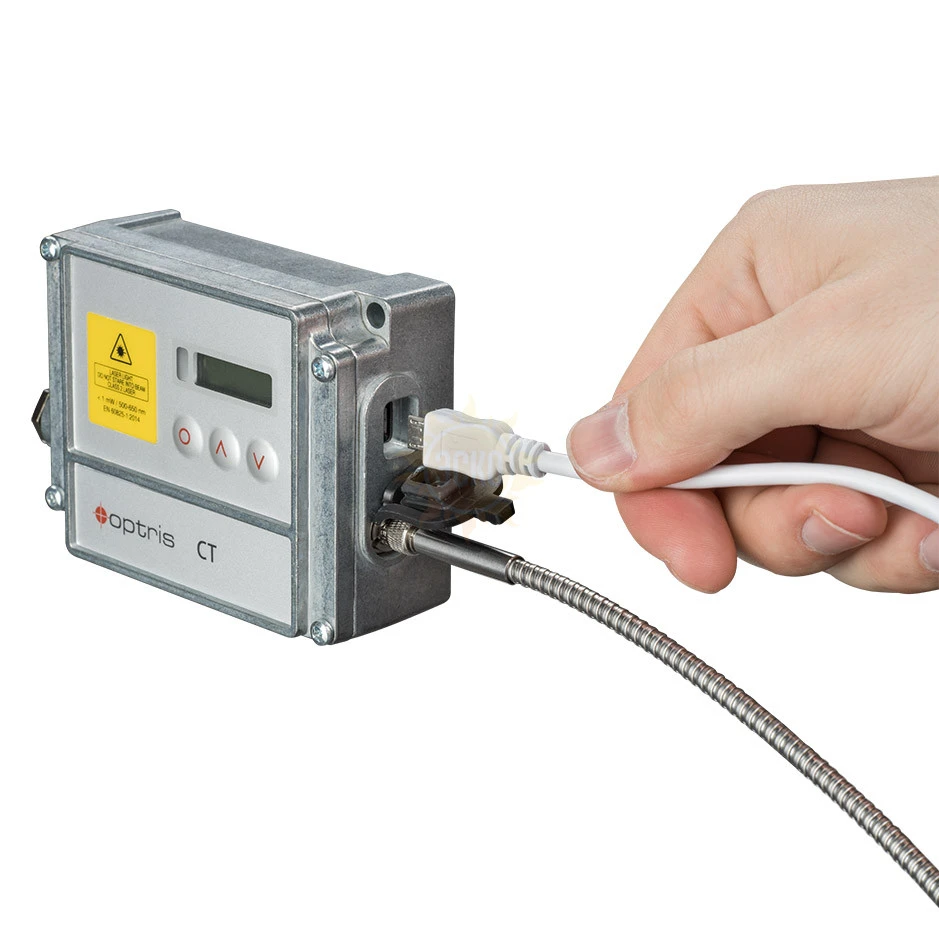

| Цифровой интерфейс | USB (Micro-USB, USB-C, USB-A кабель) | ||
| Цифровой интерфейс (опции) | Опции: RS232, RS485, Ethernet, Modbus RTU | ||
| Контакты входа/выхода | Гибкая настройка входов / выходов: - внешняя настройка излучательной способности; - компенсация температуры окр. среды; - триггер (сброс функций удержания); - выход сигнализации (открытый коллектор 24B / 1мА) |
||
| Длина кабеля | 3 м (стандарт), 8 м, 15 м | ||
| Источник питания | 8-30 В DC или USB 1) | ||
| Потр. мощность | Максимально 5 В | ||
| Лазерный прицел | Laser 520 нм. < 1 мВт. ВКЛ./ОТКЛ. через блок электроники и ПО | ||
| Метрологические характеристики | |||
| Диапазон температур | 1 канал 450 ... 1400°C 650 ... 2000°C 900 ... 3000°C |
2 канал 525 ... 1400°C (1ML) 700 ... 2000°C (1MH) 1000 ... 3000°C (1MH1) |
|
| Спектральный диапазон | 0,8 – 1,1 мкм | ||
| Оптическое разрешение (90% энергии) | 38:1 (1ML) 100:1 (1MH / 1MH1) |
||
| VARIO Фокус | От 150 мм до бесконечности. плавно регулируемый |
||
| Погрешность измерений 2) (при t окр. среды 23±5°С) |
± (0.5 % + 2 °C) | ||
| Воспроизводимость2) (при t окр. среды 23±5°С) |
± 0.3 % | ||
| Температурное разрешение | 0,1 K | ||
| Время отклика (90%) 3) | 1 мс – 10 с | ||
| Коэффициент пропускания / коэффициент усиления (регулируется с помощью клавиш и ПО) | 0.800 – 1.200 | ||
| Излучательная способность / коэффициент усиления (регулируется с помощью клавиш и ПО) | 0.050 – 1.000 | ||
| Обработка сигналов (параметры регулируются с помощью клавиш и ПО) | Работа в 1 / 2х цветном режиме, контроль затухания / аварийная сигнализация, расчет средней и пиковых температур, функция удержания заданного значения и гистерезис | ||
| ПО / Приложение | Optris CompactPlus Connect IRmobile App |
||
1) Устройство с питанием от USB работает только в режиме цифровой связи
2) ε = 1. время отклика 1 с
3) С динамической адаптацией к низким уровням сигнала
