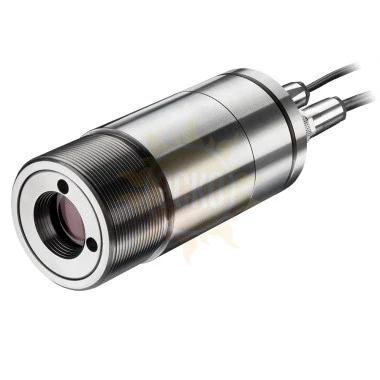

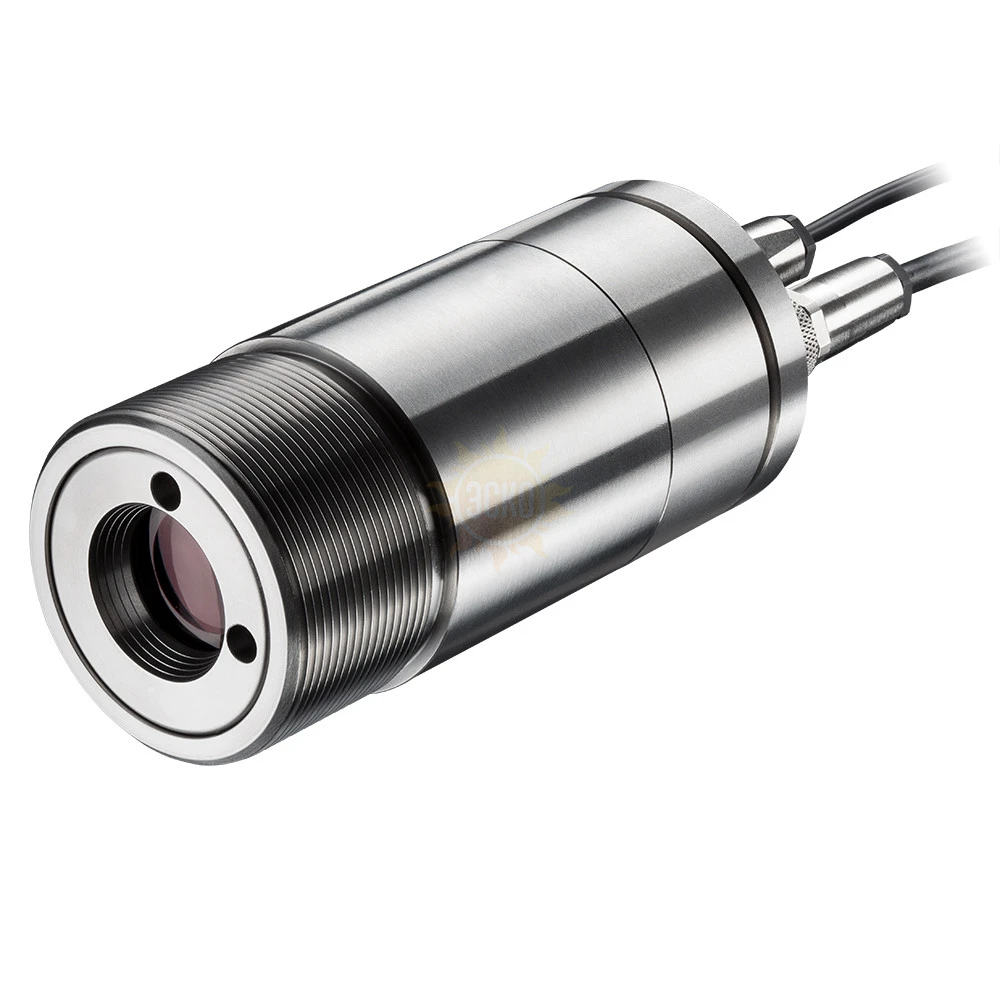

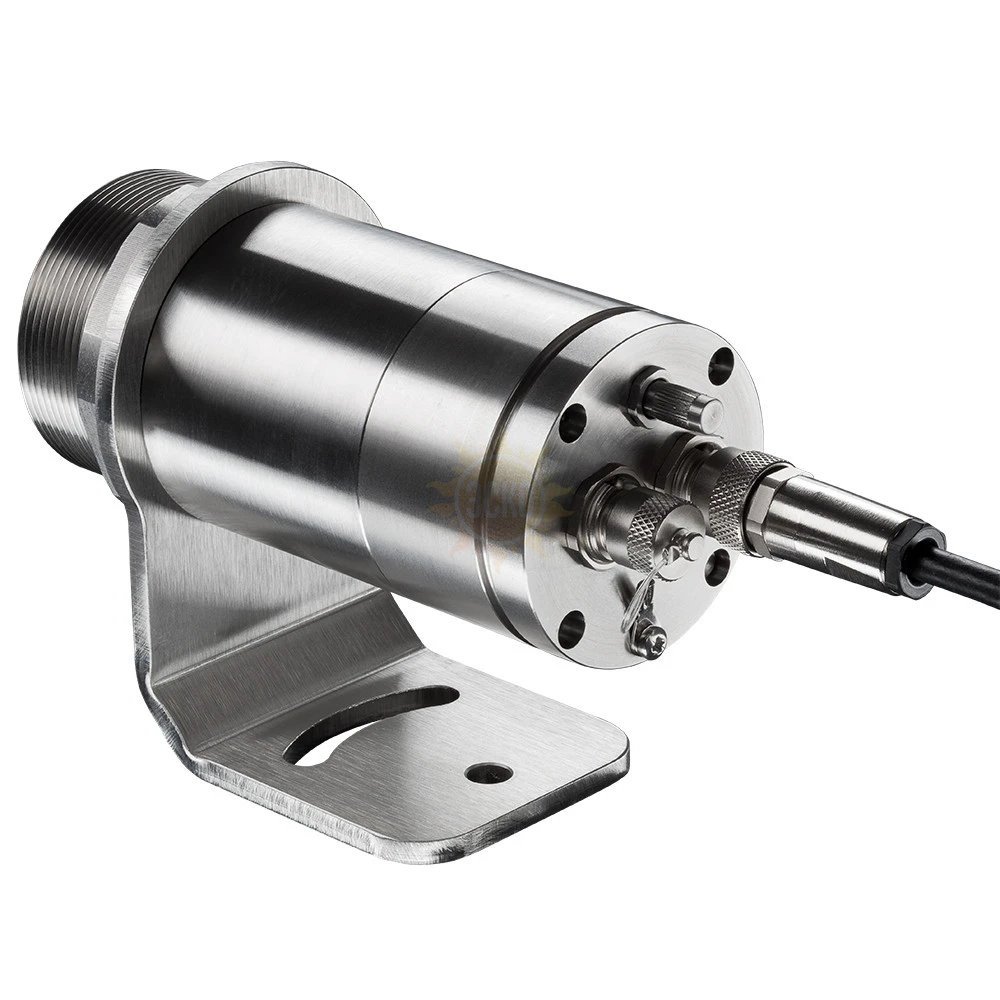

Видеопирометр Optris CSvideo 2M
распечатать
Особенности
- Диапазон измерений температуры: 250…1600 °С
- Спектральный диапазон: 1,6 мкм
- Время отклика: 10 мс
- Условия эксплуатации: до 70 °С без дополнительного охлаждения
- Однокомпонентный, электроника встроена в кабель
- Крестообразный двухлучевой лазерный прицел и видеомодуль
- Vario-оптика с бесступенчатой фокусировкой
- Интерфейсы (доп. опция): USB 2.0, Ethernet

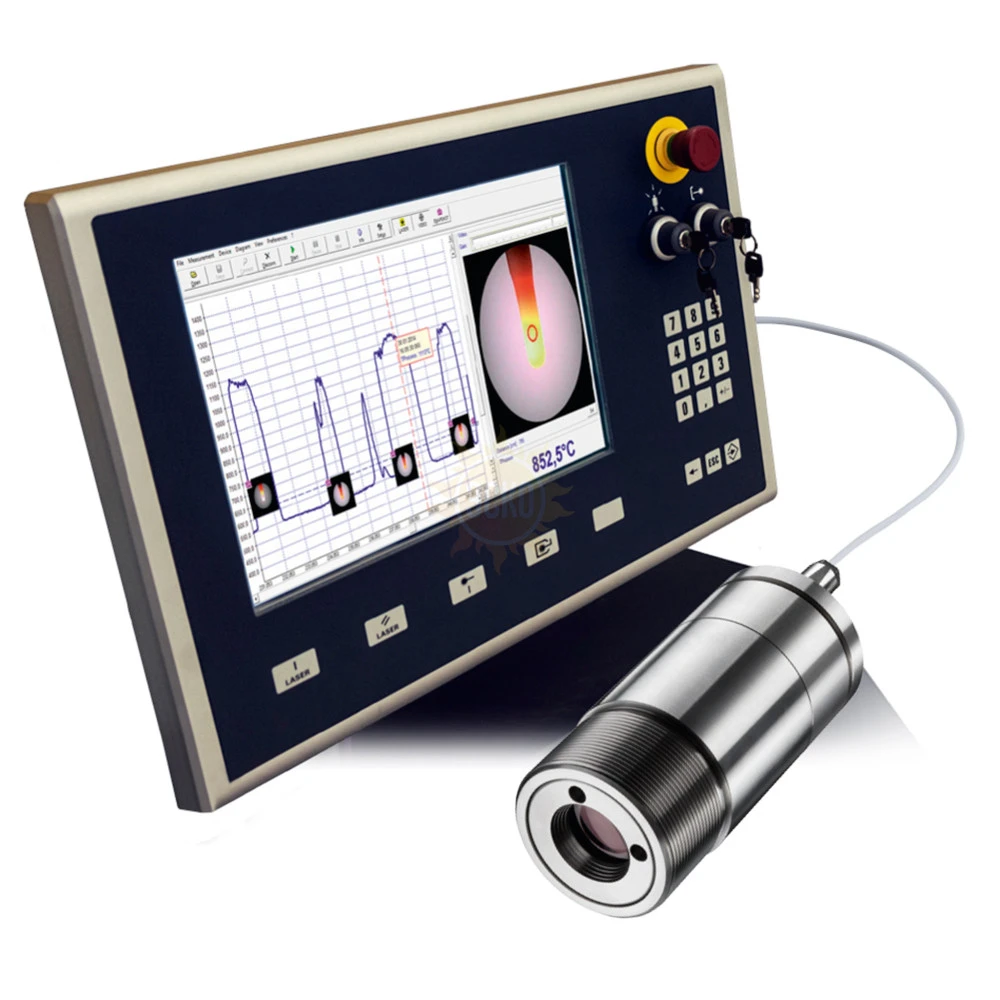

Видеопирометр CSvideo 2M обладает триггерной функцией, которая позволяет делать автоматические моментальные снимки зависимости температуры от времени. Вследствие этого автоматически появляются изображения в режиме реального времени для точного анализа измерений температуры и документирования процесса измерения.
Благодаря инновационной оптике Vario возможна бесступенчатая фокусировка, начиная с расстояния измерения от 90 мм. Таким образом, можно точно измерять температуру очень мелких объектов размером от 0,5 мм.
Совместно с крестообразным лазерным прицелом дополнительную помощь при измерении оказывает встроенный видеомодуль. Эта особенность пирометра гарантирует надёжное и точное наведение на измеряемый объект как в труднодоступных областях, так и в случаях, когда объект измерения нагрет до такой степени, что не виден лазерный прицел.
Области применения
Видеопирометр CSvideo 2M с коротковолновым спектральным диапазоном 1,6 мкм применяется для измерений температуры материалов в металлообрабатывающей промышленности. Видеопирометр достоверно измеряет температуру как металлов, так и керамики.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Метрологические характеристики | |||
| Диапазон измерений | от 250 до 800 °C (2ML) от 385 до 1600 °C (2MH) |
||
| Спектральный диапазон | 1,6 мкм | ||
| Оптическое разрешение (90 %) | 150 : 1 (2ML) 300 : 1 (2MH) |
||
| Пределы допускаемой основной погрешности | ±(0,3 % Тизм. + 2 °С) при температуре окружающего воздуха (23±5)°C | ||
| Сходимость измерений | ±(0,1 % Тизм + 1 °C) | ||
| Температурное разрешение | 0,1 K | ||
| Время отклика (90 %) | 10 мс | ||
| Коэффициент излучения | 0,100…1,100; настраивается через ПО | ||
| Обработка сигнала (настраивается через ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Входные/выходные сигналы, интерфейс | |||
| Аналоговый выход | 4…20 мА | ||
| Выходное сопротивление | макс. 1000 Ом | ||
| Выход сигнализации | 0…30 В / 500 мА (открытый коллектор) | ||
| Выходной видеосигнал | цифровой (USB 2.0), 640 x 480 пикс., FOV 3,1° x 2,4° |
||
| Интерфейс связи (опция) | USB 2.0, Ethernet | ||
| Эксплуатационные характеристики | |||
| Электропитание | 5…28 В пост. тока | ||
| Потребление тока | 45 мА при 5 В 20 мА при 12 В 12 мА при 24 В |
||
| Длина кабеля | 3 м (типовой), 8 м, 15 м, 100 м (для Ethernet) |
||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь | ||
| Рабочая температура окружающего воздуха | от –20 °C до 70 °C (c вкл. лазером до 50 °С) | ||
| Температура хранения | от –40 °C до 85 °C | ||
| Относительная влажность воздуха | не более 95 % без конденсата | ||
| Вибростойкость | МЭК 68-2-6: 3G, 11-200 Гц по любой из осей | ||
| Ударостойкость | МЭК 68-2-27: 50G, 11 мс по любой из осей | ||
| Габаритные размеры | Ø 49,8 мм × 106,5 мм | ||
| Масса | 600 г | ||
