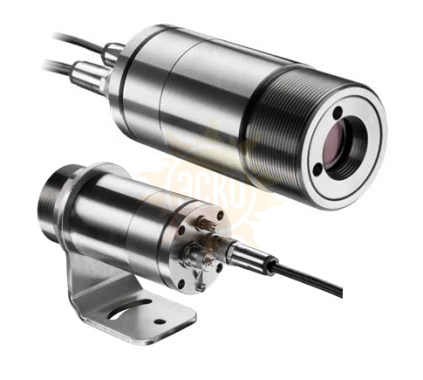

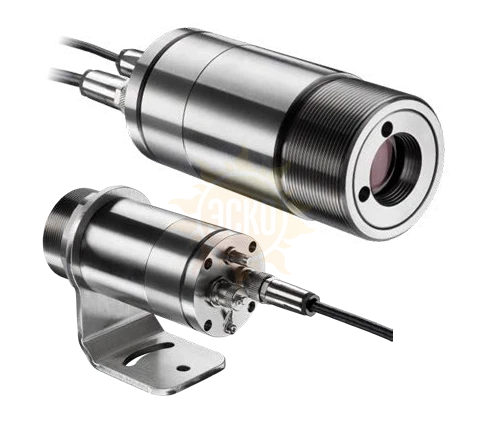

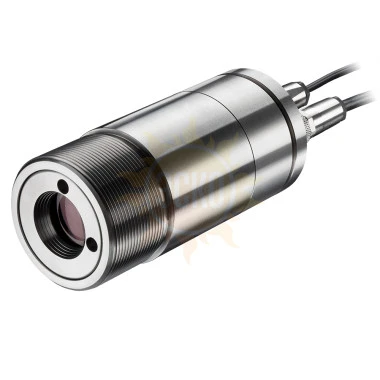

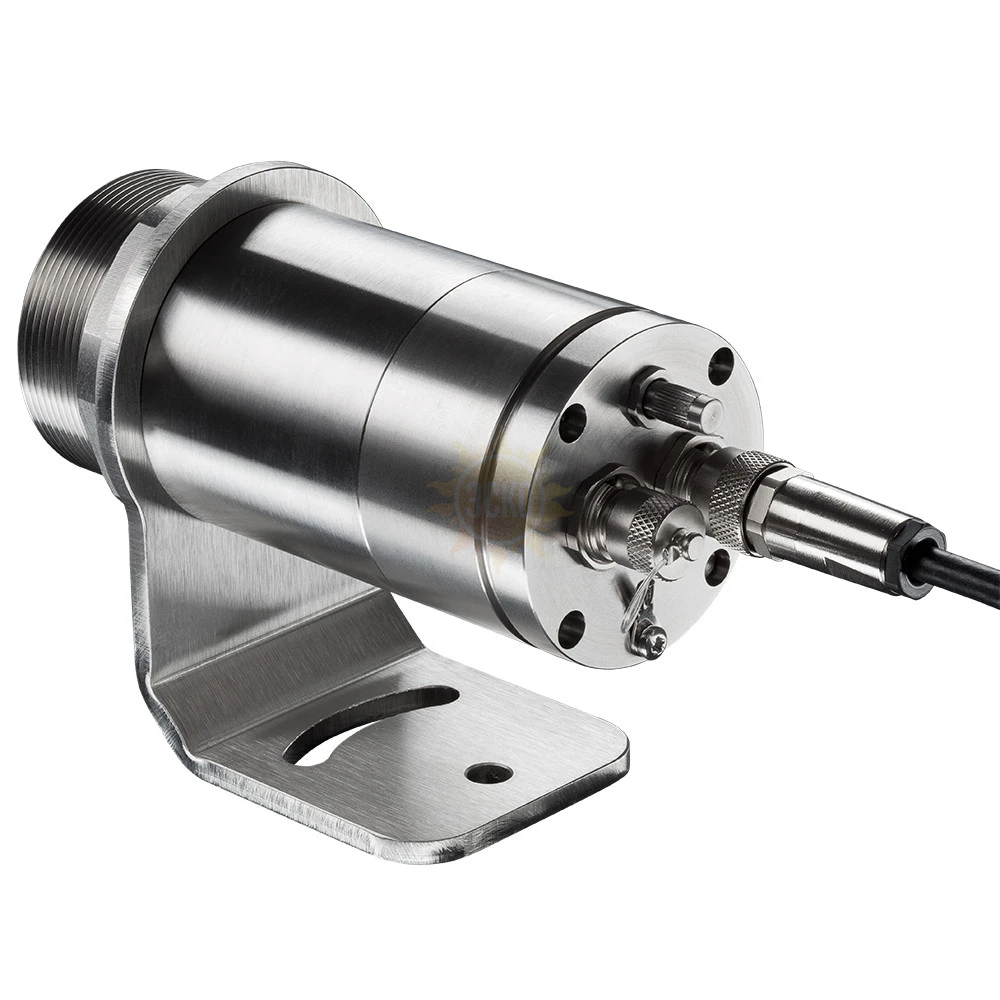

Видеопирометр Optris CSvideo 3M
распечатать
2,3 мкм
±(0,3% от показания +2 °C)
от -40 до 85 °C
10–95% без образования конденсата
Особенности
- Диапазон измерений температуры: 50…600 °С
- Спектральный диапазон: 2,3 мкм
- Время отклика: 20 мс
- Условия эксплуатации: до 70 °С без дополнительного охлаждения
- Однокомпонентный, электроника встроена в кабель
- Крестообразный двухлучевой лазерный прицел и видеомодуль
- Vario-оптика с бесступенчатой фокусировкой
- Интерфейсы (доп. опция): USB 2.0, Ethernet

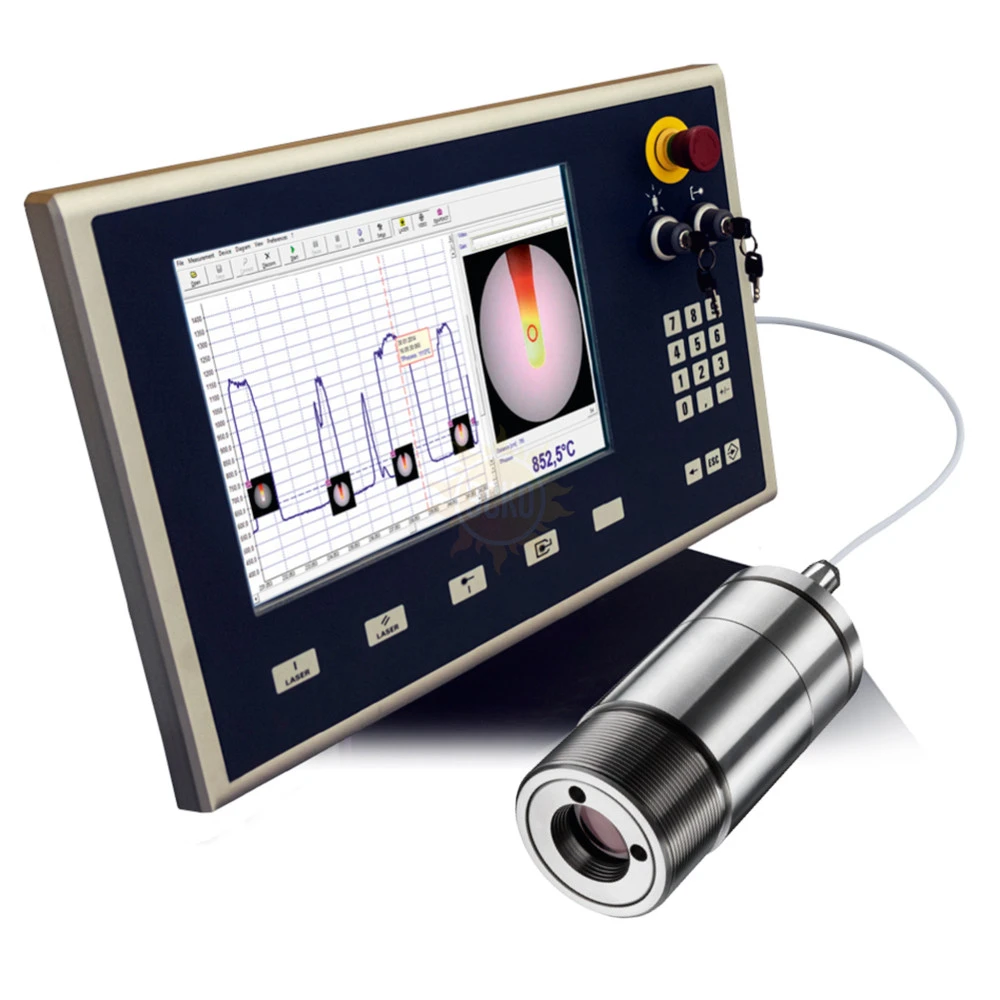

Видеопирометр CSvideo 3M обладает триггерной функцией, которая позволяет делать автоматические моментальные снимки зависимости температуры от времени. Вследствие этого автоматически появляются изображения в режиме реального времени для точного анализа измерений температуры и документирования процесса измерения.
Благодаря инновационной оптике Vario возможна бесступенчатая фокусировка, начиная с расстояния измерения от 90 мм. Таким образом, можно точно измерять температуру очень мелких объектов размером от 0,5 мм.
Совместно с крестообразным лазерным прицелом дополнительную помощь при измерении оказывает встроенный видеомодуль. Эта особенность пирометра гарантирует надёжное и точное наведение на измеряемый объект как в труднодоступных областях, так и в случаях, когда объект измерения нагрет до такой степени, что не виден лазерный прицел.
Области применения
Видеопирометр CSvideo 3M благодаря спектральному диапазону 2,3 мкм применяется для низкотемпературных измерений металлов, композитных материалов и керамики в промышленности.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение |
|---|---|
|
Класс защиты |
IP 65 (NEMA-4) возможность работы в вакууме (до 10-3 мбар) |
|
Температура эксплуатации |
от -20 до 70 °C (50 °C при работающем лазере) |
|
Температура хранения |
от -40 до 85 °C |
|
Относительная влажность |
10–95% без образования конденсата |
|
Вибростойкость (оптич. датчик) |
МЭК 60068-2-6 (синусоидальный), МЭК 60068-2-64 (широкополосный шум) |
|
Ударостойкость (оптич. датчик) |
МЭК 60068-2-27 (25G и 50G) |
|
Масса |
600 г |
Метрологические характеристики
| Параметр | Значение |
|---|---|
|
Диапазоны измерений температуры (масштабируются через ПО) |
от 50 до 400 °C (3ML) от 100 до 600 °C (3MH) |
|
Спектральный диапазон |
2,3 мкм |
|
Оптическое разрешение (при 90% энергии) |
60:1 (3ML) 100:1 (3MH) |
|
Погрешность измерения2) (при температуре окружающей среды 23 ± 5 °C) |
±(0,3% от показания +2 °C) |
|
Воспроизводимость измерений2) (при температуре окружающей среды 23 ± 5 °C) |
±(0,1% от показания +1 °C) |
|
Разрешение по температуре (цифр.) |
0,1 K |
|
Время отклика3) (90% сигнала) |
20 мс |
|
Коэфф. излучения/Коэфф. усиления (настраивается через ПО) |
0,100–1,100 |
|
Коэфф. пропускания/Коэфф. усиления (настраивается через ПО) |
0,100–1,000 |
|
Обработка сигналов (настройка через ПО) |
Запоминание макс., мин., средн. знач., функции длит. запоминания с пороговым знач. и гистерезисом |
|
Программное обеспечение/Приложение |
Compact Connect / IRmobile |
Электрические характеристики
| Параметр | Значение |
|---|---|
|
Выход (аналоговый) |
4–20 мА |
|
Сопротивление контура |
Макс. 1000 Ом4) |
|
Выход сигнализации |
0–30 В / 500 мА (открытый коллектор) |
|
Интерфейс связи (опция) |
USB 2.0 Ethernet (через опц. USB-сервер) |
|
Видеонаведение |
по USB 2.0, 640 x 480 пикселей, FOV 3,1° x 2,4° |
|
Длина кабеля (аналоговый + аварийный сигнал) |
3 м, 8 м, 15 м |
|
Длина кабеля (USB) |
5 м (входит в комплект), 10 м, 20 м, 100 м (для Ethernet) |
|
Потребление тока (лазер) |
45 мА при 5 В 20 мА при 12 В 12 мА при 24 В |
|
Электропитание |
5–28 В DC |
|
1) T об. > T детект. + 25 ºC |
|
|
2) ε = 1, время отклика 1 с |
|
|
3) При динамической адаптации в случае сигналов низкого уровня |
|
|
4) В зависимости от напряжения питания |
|
