Видеопирометр Optris CTvideo 1M / 2M
распечатать
Особенности
- Диапазон измерений температуры: 485…2200 °С (1М); 250…2000 °С (2М)
- Спектральный диапазон: 1,0 мкм (1M); 1,6 мкм (2M)
- Время отклика: 1 мс
- Условия эксплуатации: до 70 °С без дополнительного охлаждения

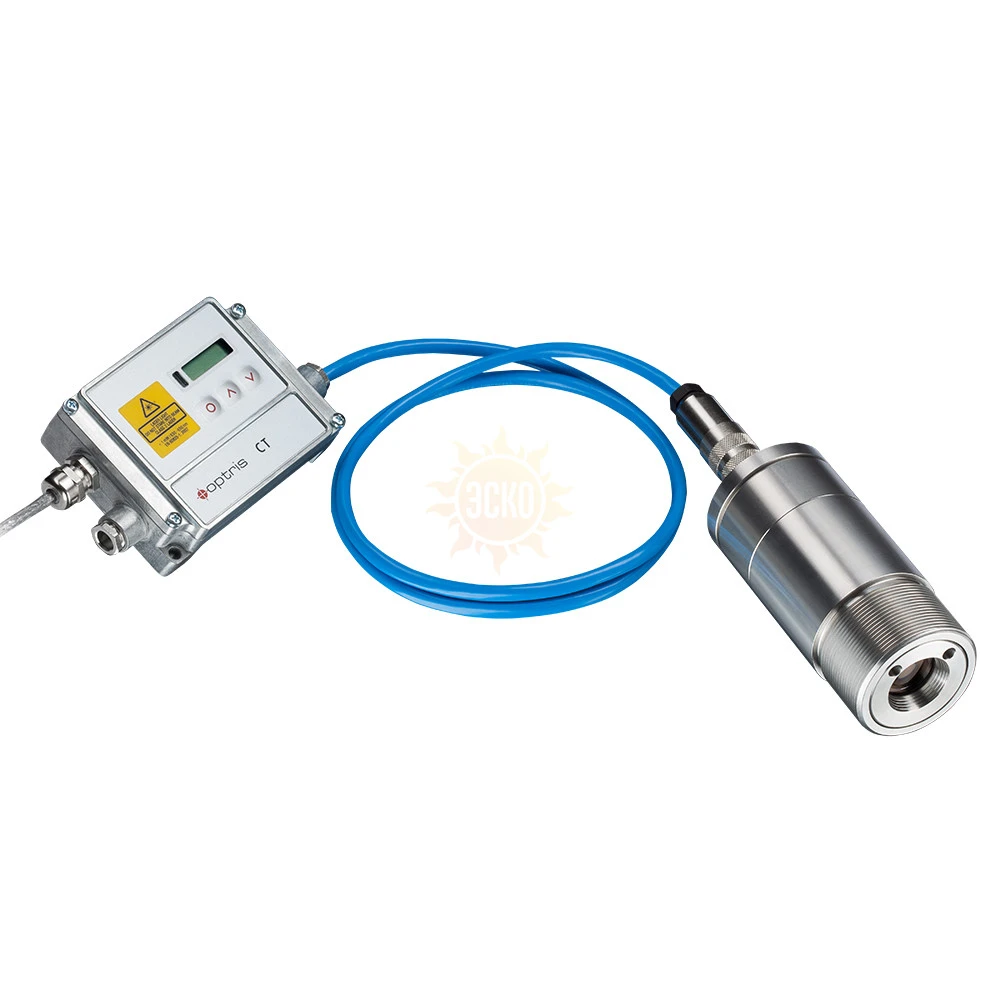

- Оптический датчик и отдельный блок электроники с кнопками управления и дисплеем
- Крестообразный двухлучевой лазерный прицел и видеомодуль
- Vario-оптика с бесступенчатой фокусировкой
- Интерфейсы (доп. опция): USB 2.0, Ethernet

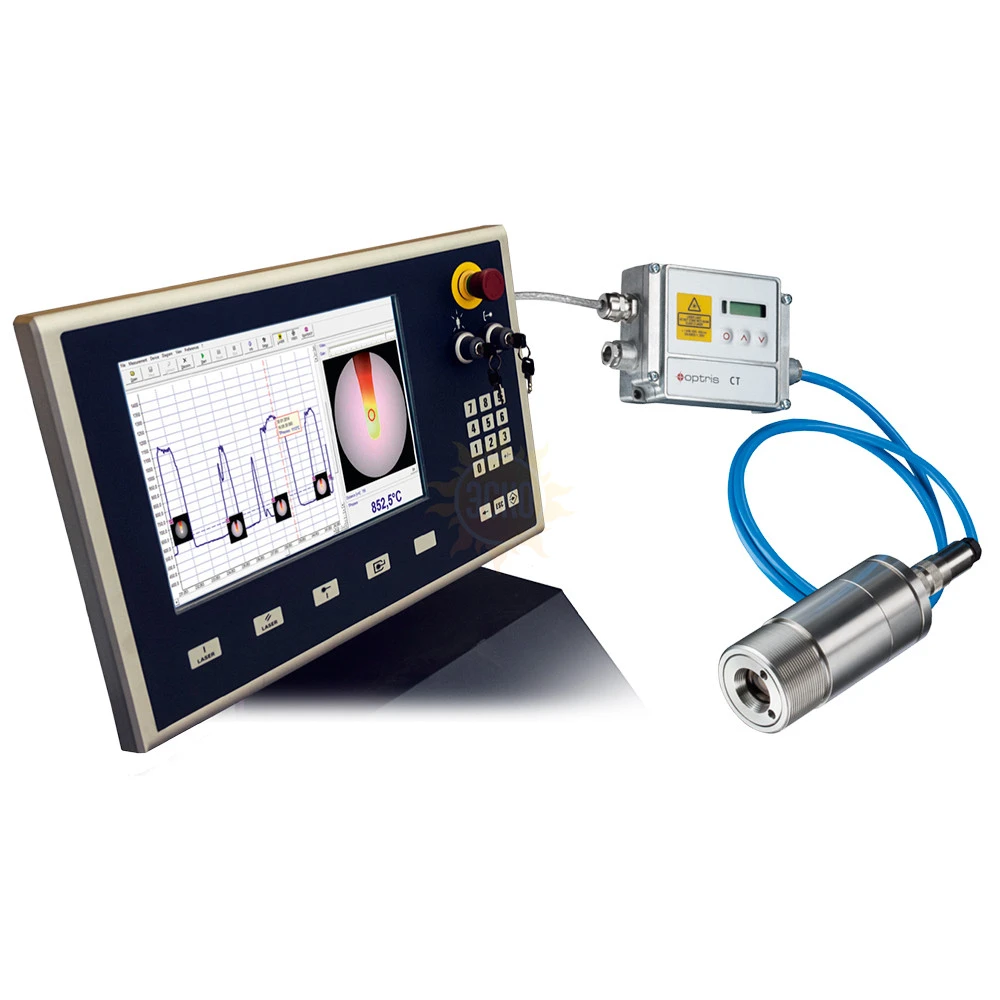

Видеопирометры CTvideo 1M и 2M обладают триггерной функцией, которая позволяет делать автоматические моментальные снимки зависимости температуры от времени. Вследствие этого автоматически появляются изображения в режиме реального времени для точного анализа измерений температуры и документирования процесса измерения.
Благодаря инновационной оптике Vario возможна бесступенчатая фокусировка, начиная с расстояния измерения от 90 мм. Таким образом, можно точно измерять температуру очень мелких объектов размером от 0,5 мм.
Совместно с крестообразным лазерным прицелом дополнительную помощь при измерении оказывает встроенный видеомодуль. Эта особенность пирометра гарантирует надёжное и точное наведение на измеряемый объект как в труднодоступных областях, так и в случаях, когда объект измерения нагрет до такой степени, что не виден лазерный прицел.
CTvideo 1M и 2M надёжно измеряет температуру металлов или керамики, и благодаря коротковолновому спектральному диапазону, снижают погрешность при измерениях на поверхностях с низким или неизвестным коэффициентом излучения.
Области применения
Видеопирометры CTvideo 1M и 2M измеряют температуру металлов до 2200 °C. В первую очередь они используются при обработке металлов: пайке, поверхностной закалке с применением индукционного нагрева или на прокатных станах. За счёт встроенного видеомодуля видеопирометры точно нацеливаются на объект измерений, даже на материалах с очень высокой температурой, где нельзя увидеть лазерную точку. Видеопирометры также могут применяться для измерений температуры керамики.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Метрологические характеристики | |||
| Диапазон измерений | 485 ... 1050 °C (1ML) 650 ... 1800 °C (1MH) 800 ... 2200 °C (1MH1) 250 ... 800 °C (2ML) 385 ... 1600 °C (2MH) 490 ... 2000 °C (2MH1) |
||
| Спектральный диапазон | 1,0 мкм (1M) 1,6 мкм (2M) |
||
| Оптическое разрешение (90 %) | 150 : 1 (1ML, 2ML) 300 : 1 (1MH, 1MH1, 2MH, 2MH1) |
||
| Пределы допускаемой основной погрешности | ±(0,3 % Тизм. + 2 °С) при температуре окружающего воздуха (23±5)°C | ||
| Сходимость измерений | ±(0,1 % Тизм + 1 °C) | ||
| Температурное разрешение | 0,1 K | ||
| Время отклика (90 %) | 1 мс | ||
| Коэффициент излучения | 0,100…1,100; настраивается через кнопки управления или ПО | ||
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Входные/выходные сигналы, интерфейс | |||
| Аналоговый выход | 0/4 – 20 мА, 0-5/10 В, термопары J, K | ||
| Выходное сопротивление | вых. мА max. 500 Ом (для 8-36 В DC) вых. мВ мин. 100 кОм нагрузки термопара 20 Ом |
||
| Выход сигнализации | 24 В / 50 мА (открытый коллектор) | ||
| Выходной видеосигнал | цифровой (USB 2.0), 640 x 480 пикс., FOV 3,1° x 2,4° |
||
| Интерфейс связи (опция) | USB 2.0, Ethernet | ||
| Эксплуатационные характеристики | |||
| Электропитание | 5…28 В пост. тока | ||
| Потребление тока | макс. 160 мА | ||
| Длина кабеля | 3 м (типовой), 5 м, 10 м, 100 м USB для Ethernet: от 5 м до 100 м |
||
| Лазер | 635 нм, 1 мВт, ВКЛ/ВЫКЛ. через электронный блок или ПО. | ||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь (оптич. датчик) | ||
| Рабочая температура окружающего воздуха | от –20 °C до 70 °C (вкл. лазером до 50 °С) (оптич. датчик), -20 °C ... 85 °C (электронный блок) |
||
| Температура хранения | от –40 °C до 85 °C | ||
| Относительная влажность воздуха | не более 95 % без конденсата | ||
| Вибростойкость | МЭК 68-2-6: 3G, 11-200 Гц по любой из осей | ||
| Ударостойкость | МЭК 68-2-27: 50G, 11 мс по любой из осей | ||
| Габаритные размеры | Ø 49,8 мм × 106,5 мм | ||
| Масса | 600 г (оптич. датчик), 420 г (электронный блок) | ||
