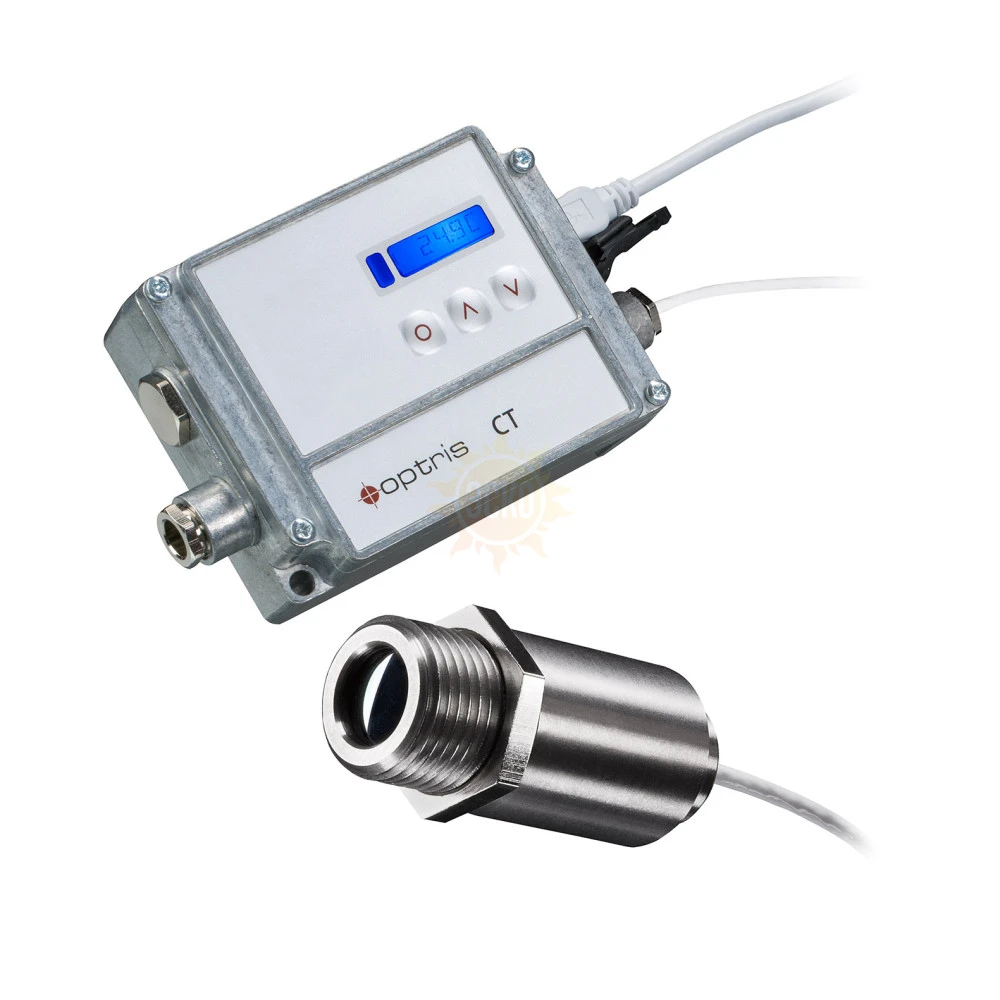

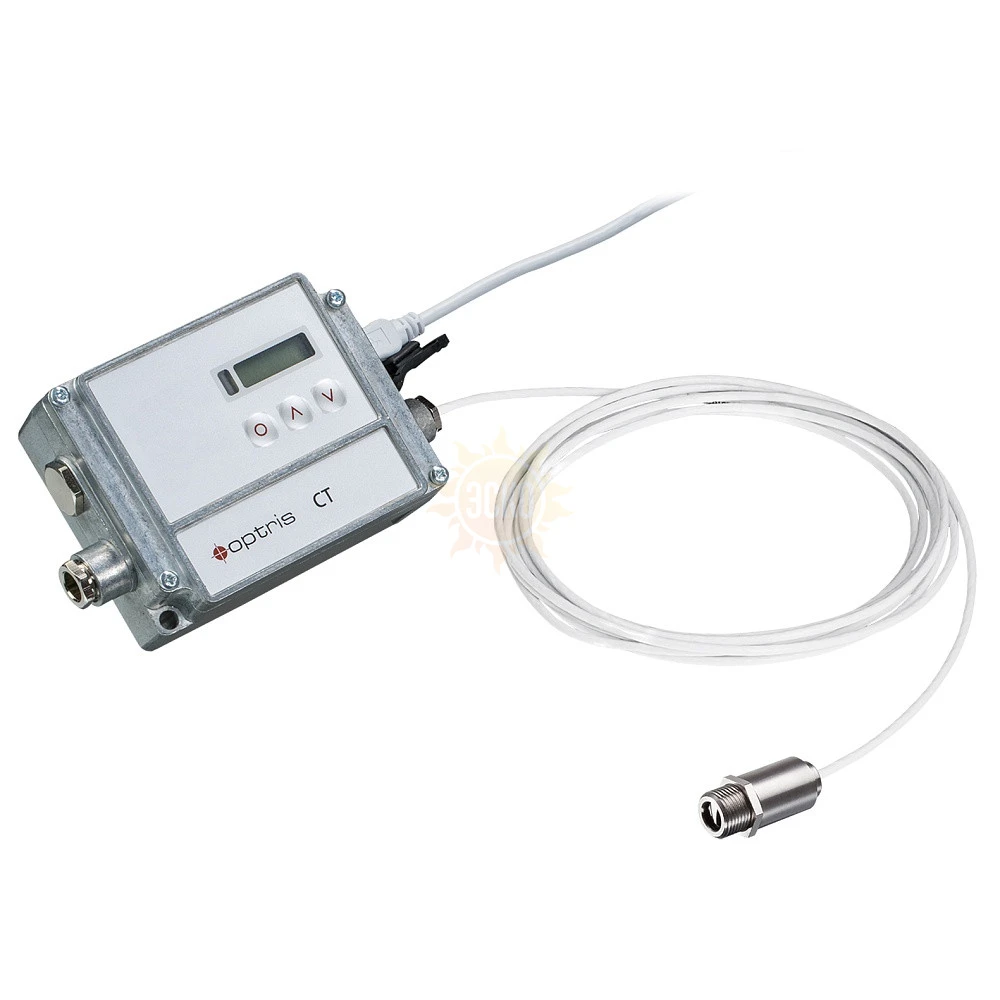

Высокоскоростной пирометр Optris CT 4ML
распечатать
30В DC / 5В USB / max. 1.2 Вт
40 г (оптич. датчик)
420 г (электроника)
Особенности
- Диапазон измерений температуры: 0…500 °С
- Сверхбыстрые измерения (время фиксации): 90 мкс
- Небольшие размеры датчика: диаметр - 14 мм и длина - 28 мм
- Условия эксплуатации: до + 70° С без дополнительного охлаждения
- Спектральный диапазон: 2.2 - 6 мкм
- Интерфейсы (доп. опция): USB, RS232, RS485, Ethernet, Relay

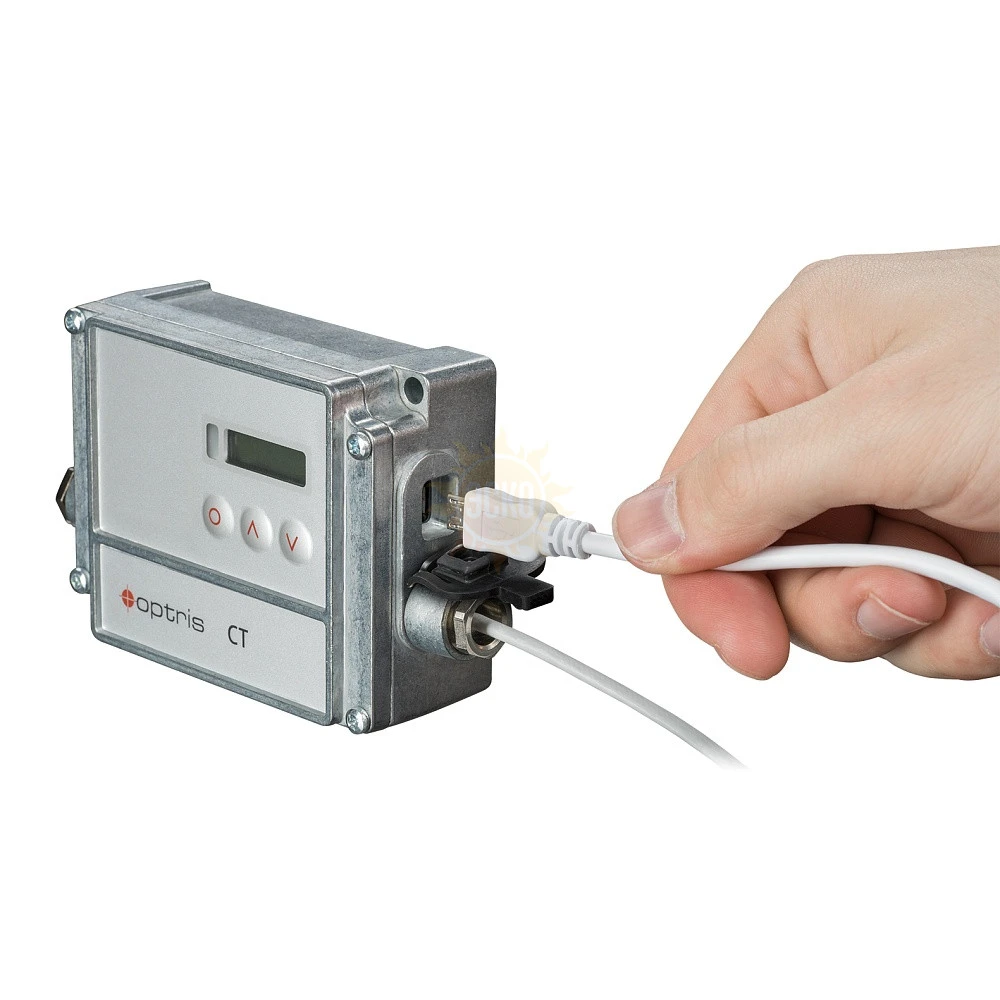

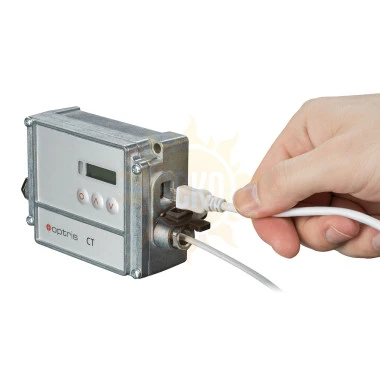

Сверхбыстрый CT 4M c временем отклика порядка 300 мкс делает этот пирометр особенно подходящим для использования в очень быстрых процессах. Электронный блок пирометра позволяет оптимизировать производственный процесс под разные применения, подключая периферийные приборы к аналоговым выходам и опциональным цифровым интерфейсам.
Основное применение
Сверхскоростной Optris CT 4M отличается очень малым временем отклика всего 300 мкс и благодаря этому идеально подходит для быстрых и массовых производственных и упаковочных процессов (например, контроль температуры ПЭТ-преформ) и высокоскоростного применения в сфере обеспечения безопасности на транспорте (например, для распознавания вагонов с перегретой буксой на железной дороге). Спектральный диапазон от 2,2 до 6,0 мкм и низкий температурный диапазон от 0 °C превращает этот датчик в идеальный пирометр для низкотемпературных измерений на металлах, оксидах металлов, керамике и материалах с неизвестным или меняющимся коэффициентом излучения.
Программное обеспечение
Оptris CompactPlus Connect - это специально разработанное программное обеспечение для пирометра Optris CT 4M для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Основные характеристики
| Параметр | Значение | |
|---|---|---|
|
Степень защиты |
IP 65 (NEMA-4) |
|
|
Температура окружающей среды |
0 °C ... + 70 °C |
|
|
Температура хранения |
– 40 °C ... + 85 °C |
|
|
Относительная влажность |
10 – 95 %, без конденсата |
|
|
Вибрация (датчика) |
IEC 60068-2-6 / - 64 |
|
|
Удары (датчика) |
IEC 60068-2-27 (25G и 50G) |
|
|
Масса |
40 г (оптич. датчик) |
|
Электрические характеристики
| Параметр | Значение | |
|---|---|---|
|
Аналоговые выходы |
0/4 - 20 мА, 0-5/10В, термопара К, сигнализация |
|
|
Выход /сигнализация |
24 В/ 50 мА (открытый коллектор) |
|
|
Входы-выходы (3шт.) |
Гибкая настройка как входов, так и выходов: |
|
|
Реле (опционально) |
2 x 60 В DC/ 42 В ACeff; 0.4 A; оптически изолированно |
|
|
Цифровой интерфейс (опционально) |
USB, RS232, RS485, Ethernet |
|
|
Выходной импеданс |
мА max. 500 Ом |
|
|
Длина кабеля |
3 м, 8 м, 15 м |
|
|
Источник питания |
30В DC / 5В USB / max. 1.2 Вт |
|
Метрологические характеристики
| Параметр | Значение | |
|---|---|---|
|
Диапазон температур |
0 °C ... + 500 °C |
|
|
Спектральный диапазон |
2.2 – 6 мкм |
|
|
Оптическое разрешение (90% энергии) |
10:1 |
|
|
Погрешность (при t окр. среды 23±5°С) |
± (0.3 % или +2 °C) |
|
|
Повторяемость (при t окр. среды 23±5°С) |
± (0.1 % или + 1 °C) |
|
|
Температурное разрешение NETD (2) |
120 мK |
|
|
Температурный коэффициент (3) |
±0.05K/K или±0.03%/K |
|
|
Время фиксации |
90 мкс (90 %) |
|
|
Время отклика |
300 мкс (90 %) |
|
|
Коэффициент излучения / коэффициент усиления (регулируется с помощью клавиш и ПО) |
0,100 – 1,100 |
|
|
Коэффициент пропускания / коэффициент усиления (регулируется с помощью клавиш и ПО) |
0,100 – 1,100 |
|
|
Обработка сигналов (параметры регулируются с помощью клавиш и ПО) |
- удержание пиков и спадов -фиксация быстрых значений |
|
|
ПО/Приложение |
Optris CompactPlus Connect/ IRmobile |
|
|
1) ε = 1, быстродействие измерения 1 с 2) При постоянной времени 1 мс и TObj = 50 °C 3) При температуре окружающей среды > 15 °C или в зависимости от того, что больше |
||
