Жидкостные хроматографы Flexar
распечатать
Хроматографы жидкостные Flexar предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов методами жидкостной хроматографии, в том числе.
Описание Flexar
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.
Хроматографы состоят из отдельных блоков. Блоками хроматографа являются: насос, термостат колонок, блок ввода пробы (кран дозатор, автодозатор) и блоки детекторов. В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или несколькими детекторами из следующего списка:
- сканирующий спектрофотометрический детектор (UV-Vis Detector);
- спектрофотометрический детектор с диодной матрицей (PDA Detector);
- рефрактометрический детектор (RI Detector);
- флуоресцентный детектор (FL Detector).
Хроматографы выпускаются в двух модификациях:
- модификация HPLC (для высокоэффективной жидкостной хроматографии);
- модификация UHPLC (для ультра высокоэффективной жидкостной хроматографии). Пломбирование хроматографов не предусмотрено.

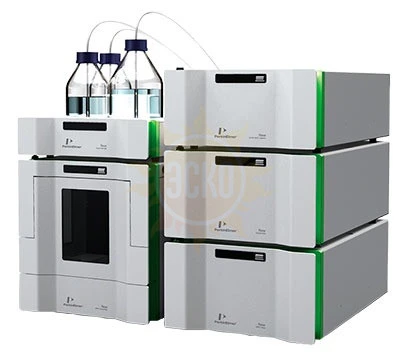

Общий вид хроматографов и место нанесения знака поверки приведены на рисунке 1.
Программное обеспечение
Хроматографы оснащаются встроенным программным обеспечением (Firmware) и одним из двух видов автономного ПО: Chromera или Tota^hrom Navigator (Workstation или Client/Server).
Встроенное ПО является полностью метрологически значимым. К метрологически значимой части ПО TotalChrom Navigator (Workstation или Client/Server) относится файл (TcNav.exe). К метрологически значимой части ПО Chromera относится файл (Chromera.exe). Метрологически значимая часть автономного ПО выполняет следующие функции: управление хроматографом; настройка режимов работы; получение хроматограмм; обработка и хранение результатов измерений; построение градуировочных графиков;
проведение диагностических проверок прибора и отдельных его блоков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Идентификационные данные (признаки) | Значение | ||
|---|---|---|---|
| Идентификационное наименование ПО | Встроенное ПО Firmware | TotalChrom Navigator (Workstation или Client/Server) | Chromera |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 | не ниже 6.3.2 | не ниже 3.2.0 |
Характеристики Flexar
1. Метрологические и технические характеристики сканирующего спектрофотометрического детектора (UV-Vis Detector) приведены в таблицах 1.1 и 1.2.
Таблица 1.1 - Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Спектральный диапазон, нм | от 190 до 700 |
| Уровень флуктуационных шумов нулевого сигнала, Б (AU*), не более | 7>10-6 |
| Дрейф нулевого сигнала, Б/ч, не более | 1 • 10-4 |
| Предел детектирования по антрацену, г/см3, не более | 1 • 10-у |
| Предел детектирования по толуолу, г/см3, не более | 110-7 |
| Относительное СКО выходного сигнала (времени удерживания), %, не более | 1,0 |
| Относительное СКО выходного сигнала (площади пика), %, не более | 1,5 |
| Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более | 3,0 |
| * Шкала хроматограммы подписывается в AU - единицах абсорбции (численно равны Б) |
Таблица 1.2 - Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Напряжение питания переменного тока частотой 50±1 Гц, В | от 100 до 240 |
| Потребляемая мощность, В-А, не более | 130 |
| Габаритные размеры (ДхШхВ), мм, не более | 340x530x160 |
| Масса, кг, не более | 11,4 |
2. Метрологические и технические характеристики спектрофотометрического детектора с диодной матрицей (PDA Detector) приведены в таблицах 2.1 и 2.2.
Таблица 2.1 - Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Спектральный диапазон, нм | от 190 до 790 |
| Уровень флуктуационных шумов нулевого сигнала, Б (AU*), не более | 1-10-5 |
| Дрейф нулевого сигнала, Б/ч, не более | 1 • 10-3 |
| Предел детектирования по антрацену, г/см3, не более | 2-10-у |
| Предел детектирования по толуолу, г/см3, не более | 2-10-/ |
| Относительное СКО выходного сигнала (времени удерживания), %, не более | 1,0 |
| Относительное СКО выходного сигнала (площади пика), %, не более | 1,5 |
| Наименование характеристики | Значение |
|---|---|
| Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более | 3,0 |
| * Шкала хроматограммы подписывается в AU - единицах абсорбции (численно равны Б) |
Таблица 2.2 - Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Напряжение питания переменного тока частотой 50±1 Гц, В | от 100 до 240 |
| Потребляемая мощность, В-А, не более | 195 |
| Габаритные размеры (ДхШхВ), мм, не более | 340x550x160 |
| Масса, кг, не более | 15,5 |
3. Метрологические и технические характеристики рефрактометрического детектора (RI Detector) приведены в таблицах 3.1 и 3.2.
Таблица 3.1 - Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Уровень флуктуационных шумов нулевого сигнала, ед. рефр., не более | 1.5-10-9 |
| Дрейф нулевого сигнала, ед. рефр., не более | 4 10-7 |
| Предел детектирования по сахарозе, г/см3, не более | 2-10"v |
| Предел детектирования по антрацену, г/см3, не более | 2-10-5 |
| Предел детектирования по толуолу, г/см3, не более | 2-10-5 |
| Относительное СКО выходного сигнала (времени удерживания), %, не более | 1,0 |
| Относительное СКО выходного сигнала (площади пика), %, не более | 3,0 |
| Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более | 4,0 |
Таблица 3.2 - Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Напряжение питания переменного тока частотой 50±1 Гц, В | от 100 до 240 |
| Потребляемая мощность, В-А, не более | 150 |
| Габаритные размеры (ДхШхВ), мм, не более | 340x530x160 |
| Масса, кг, не более | 15,5 |
4. Метрологические и технические характеристики флуоресцентного детектора (FL Detector) приведены в таблицах 4.1 и 4.2.
Таблица 4.1 - Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Диапазон длин волн возбуждения люминесценции, нм | от 200 до 850 |
| Диапазон длин волн регистрации люминесценции, нм | от 250 до 900 |
| Предел детектирования по антрацену, г/см3, не более | 1-10-12 |
| Предел детектирования по толуолу, г/см3, не более | 1 • 10-9 |
| Относительное СКО выходного сигнала (времени удерживания), %, не более | 1,0 |
| Относительное СКО выходного сигнала (площади пика), %, не более | 3,0 |
| Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более | 4,0 |
| Наименование характеристики | Значение |
|---|---|
| Напряжение питания переменного тока частотой 50±1 Гц, В | от 100 до 240 |
| Потребляемая мощность, В-А, не более | 450 |
| Габаритные размеры (ДхШ*В), мм, не более | 340x530x300 |
| Масса, кг, не более | 25 |
5. Основные технические характеристики термостата колонок Flexar приведены в таблице 5.1.
Таблица 5.1 - Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Интервал задаваемой температуры, °С | от +5 до +90 |
| Интервал задаваемой температуры (только нагрев), °С | от +30 до +90 |
| Напряжение питания переменного тока частотой 50±1 Гц, В | от 100 до 240 |
| Потребляемая мощность, В-А, не более | 120 |
| Габаритные размеры (ДхШхВ), мм, не более | 340x530x185 |
| Масса, кг, не более | 9,0 |
6. Основные технические характеристики автодозатора Flexar приведены в таблице 6.1.
Таблица 6.1 - Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Напряжение питания переменного тока частотой 50±1 Гц, В | от 100 до 240 |
| Потребляемая мощность, В-А, не более | 250 |
| Габаритные размеры (ДхШхВ), мм, не более:- без модуля нагрева/охлаждения проб- с модулем нагрева/охлаждения проб | 340x510x360340x575x360 |
| Масса, кг, не более:- без модуля нагрева/охлаждения проб- с модулем нагрева/охлаждения проб | 1921 |
7. Основные технические характеристики крана дозатора для ручного или автоматического ввода пробы приведены в таблице 7.1.
Таблица 7.1 - Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Объём ввода, со сменными петлями, мкл, не более | 10000 |
8. Основные технические характеристики насосов Flexar приведены в таблице 8.1.
Таблица 8.1 - Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Диапазон задания расхода элюента, мл/мин:- модификация для высокоэффективной жидкостной хроматографии (HPLC)- модификация для ультра высокоэффективной жидкостной хроматографии (UHPLC) | от 0,01 до 10,0 от 0,001 до 5,0 |
| Напряжение питания переменного тока частотой 50±1 Гц, В | от 100 до 240 |
| Потребляемая мощность, В-А, не более | 250 |
| Габаритные размеры (ДxШxВ), мм, не более:- модификация для высокоэффективной жидкостной хроматографии (HPLC) | 340x530x160 |
| Наименование характеристики | Значение |
|---|---|
| - модификация для ультра высокоэффективной жидкостной хроматографии (UHPLC) | 340x530x185 |
| Масса, кг, не более:- модификация для высокоэффективной жидкостной хроматографии (HPLC)- модификация для ультра высокоэффективной жидкостной хроматографии (UHPLC) | 2727,5 |
9. Общие технические характеристики (для всех модулей) приведены в таблице 9.1.
Таблица 9.1 - Общие технические характеристики (для всех модулей)
| Наименование характеристики | Значение |
|---|---|
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 10000 |
| Условия эксплуатации:»-» о/"ч- температура окружающей среды, С- относительная влажность, %, не более | от +15 до +35 80 |
