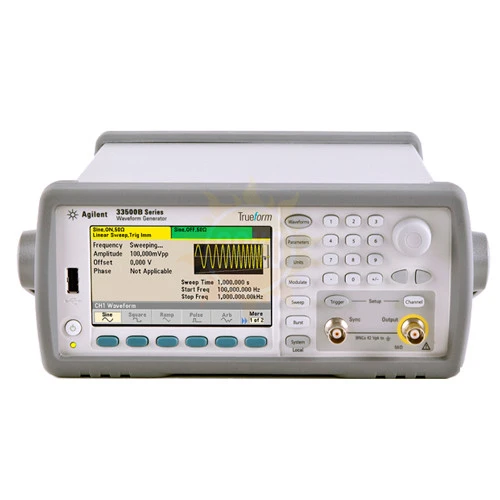

33522B

распечатать описание в PDF

Артикул: 138021

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

30 МГц

Виды модуляции

ЧМн, АМ, ЧМ, ФМ, I/Q

ГКЧ

да

Интерфейс

GPIB, USB, LAN

цена по запросу

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 72915-18
до 26.10.2024

Межповерочный интервал 1 год

Описание генератора сигналов стандартной/произвольной формы, 30 МГц, 2 канала 33522B:

Генераторы сигналов серии 33500 с уникальной технологией Trueform компании Agilent обеспечивают высочайшее качество выходного сигнала, более широкие возможности и гибкость по сравнению с традиционными генераторами на основе технологии прямого цифрового синтеза (DDS). Технология Trueform компании Agilent предлагает новую альтернативу, которая сочетает лучшие стороны DDS и поточечной архитектуры, предлагая преимущества обеих технологий без присущих им ограничений. Технология Trueform использует эксклюзивный метод дискретизации, обеспечивающий непревзойденные характеристики по той же низкой цене, которая свойственна технологии DDS.

Приборы позволяют генерировать широкий спектр сигналов для использования в самых ответственных приложениях.

Уникальная технология Trueform:

Широкие возможности по генерации различных сигналов для самых ответственных измерений;
Исключительная чистота сигналов: уровень гармонических искажений синусоидальных сигналов в 5 раз ниже, чем у аналогичных приборов;
Более точная синхронизация: при генерации импульсных сигналов в частотном диапазоне до 30 МГц уровень джиттера в 10 раз ниже, чем у аналогичных приборов;
Дополнительная функция создания сигналов произвольной формы по точкам с возможностью многократного последовательного воспроизведения сегментов сигнала позволяет с более высокой точностью генерировать задаваемые пользователем сигналы.

Основные возможности генератора сигналов стандартной/произвольной формы, 30 МГц, 2 канала 33522B:

Частота дискретизации 250 Мвыб/с обеспечивает более высокое разрешение по времени для сигналов произвольной формы;
Амплитуда выходного сигнала от 1 мВ до 10 В (размах) с разрешением 16 бит;
Объем памяти: 1 Мвыб в стандартной комплектации с возможностью расширения до 16 Мвыб;
Интерфейсы USB, LAN (LXI-C) и GPIB для быстрого и удобного подключения к ПК или локальной сети;
Мгновенный доступ ко всей документации прибора со смартфона или планшетного компьютера в формате WebHelp;
Дополнительная функция воспроизведения IQ сигналов.

Создание и редактирование сигналов:

Расширенные возможности по созданию и редактированию сигналов с помощью программного обеспечения 33503A BenchLink Waveform Builder Pro и Basic;
Создание сигналов с передней панели с помощью встроенного редактора;
Возможность захвата сигналов с помощью осциллографа с последующей их загрузкой в генератор;
Создание сигналов с помощью MATLAB, Microsoft ® Excel и других программ с последующей их загрузкой в генератор.

Технические характеристики генератора сигналов стандартной/произвольной формы, 30 МГц, 2 канала 33522B:

Параметр	Значение
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Формы сигнала
Стандартные	cинус, прямоугольный, пилоообразный, треугольный, импульсный, гауссов шум, псевдослучайная двоичная последовательность, напряжение постоянного тока
Произвольной формы, встроенные	кардиосигнал, с экспоненциальным фронт ом, с экспоненциальным срезом, колоколообразный импульс, гаверсинус, функция Лоренца (Lorentz), производная от функции Лоренца (DLorentz), пилообразный с отрицательным наклоном, sin(x)/x
Произвольной формы, определяемые пользователем	до 1 Мвыб/с (до 16 Мвыб/с, опция MEM) с заданием последовательности исполнения множества сегментов
Режимы работы и типы модуляции
Режимы работы	непрерывная генерация, модуляция, свипирование (развёртка) частоты, пакетный режим, стробирование выхода
Типы модуляции	AM, ЧМ, ФМ, ЧМн, двоичная ФМн, ШИМ, сумма (сигнал несущей + модулирующий сигнал)
ХАРАКТЕРИСТИКИ СИГНАЛОВ
Синусоидальный сигнал
Диапазон частот	от 1 мкГц до 20 или 30 МГц с разрешением 1 мкГц
Неравномерность АЧХ (относительно 1 кГц)	< 100 кГц: ± 0,10 дБ; от 100 кГц до 5 МГц: ± 0,15 дБ; от 5 до 20 МГц: ± 0,30 дБ; от 20 до 30 МГц: ± 0,40 дБ
Гармонические составляющие (тип.)	< 20 кГц: < –70 дБн; от 20 до 100 кГц: < –65 дБн; от 100 кГц до 1 МГц: < –50 дБн; от 1 до 20 МГц: < –40 дБн; от 20 до 30 МГц: < –35 дБн
Коэффициент нелинейных искажений (тип) (THD)	от 20 Гц до 20 кГц: < 0,04%
Негармонические составляющие (тип.)	Станд. компл: < –75 дБн, повышение на +20 дБ/декаду выше 2 МГц Опция OCX: < –75 дБн, повышение на +20 дБ/декаду выше 10 МГц (или < –100 дБм, в зависимости от того, что больше, ниже 500 МГц)
Однополосный фазовый шум (тип.)	отстройка 1 кГц: –105 дБн /Гц (станд. к омпл.) –110 дБн/Гц (опция OCX) отстройка 10 кГц: –115 дБн/Гц (станд. компл.)–125 дБн/Гц (опция OCX) отстройка 100 кГц: –125 дБн/Гц (станд. компл.) –135 дБн/Гц (опция OCX)
Прямоугольный и импульсный сигналы
Диапазон частот	от 1 мкГц до 20 или 30 МГц с разрешением 1 мкГц
Длительность фронта/среза (ном.)	прямоугольный: 8,4 нс (фиксированная); импульсный: от 8,4 нс до 1 мкс, независимо устанавливаемые, разрешение 100 пс или 3 десят. разряда
Выброс на фронте (тип.)	< 2%
Коэффициент заполнения	от 0,01% до 99,99%
Длительность импульса	16 нс (мин.), разрешение 100 пс
Джиттер (от периода к периоду, тип.)	< 40 пс СКЗ
Пилообразный и треугольный сигналы
Диапазон частот	от 1 мкГц до 200 кГц с разрешением 1 мкГц
Симметрия	от 0,0% до 100,0%, разрешение 0,1%
Нелинейность (тип.)	< 0,05% в диапазоне от 5% до 95% от амплитуды
Гауссов шум
Полоса сигнала (тип.)	от 1 мГц до 20 или 30 МГц, изменяемая
Пик-фактор (ном.)	4,6
Период повторения	> 50 лет
Псевдослучайная двоичная последовательность (PRBS)
Cкорость передачи битов	от 1 мбит/с до 50 Мбит/с, разр. 1 мбит/с
Длина последовательности	2^m -1, m = 7, 9, 11, 15, 20, 23
Длительность фронта и спада (ном.)	от 8,4 нс до 1 мкс, изменяемая, разрешение 100 пс или 3 разряда
ХАРАКТЕРИСТИКИ СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ
Общие характеристики
Число выборок в сигнале	от 8 до 1 Мвыб на канал (16 Mвыб с опцией 002 или MEM), шаг 1 выборка
Частота дискретизации	от 1 мквыб/с до 250 Мвыб/с, разрешение 1 мквыб/с
Разрешение по амплитуде	16 разрядов
Джиттер (тип.)	< 40 пс СКЗ (без фильтра); < 5 пс (с фильтром)
ХАРАКТЕРИСТИКИ ВОСПРОИЗВЕДЕНИЯ IQ СИГНАЛОВ (опция IQP)
Настройка баланса
Усиление по амплитуде (баланс между каналами)	от -30 до +30%
Настройка сдвига между I и Q	от -4,00 нс до +4,00 нс
Формы представления	Зависимость амплитуды от времени, X-Y (сигнальное созвездие)
Формирование последовательностей сигналов
Предварительно можно загрузить в энергозависимую память до 32 последовательностей с общим числом сегментов до 1024.
Длина сегмента	от 8 выб до 1 Мвыб на канал (16 Мвыб с опцией 002 или MEM), шаг 1 выборка
Длина последовательности	от 1 до 512 шагов
Число повторений сегмента	от 1 до 1x10⁶ или бесконечное
ХАРАКТЕРИСТИКИ ВЫХОДОВ
Изоляция
Выходы	корпуса соединителей выходов каналов, входов Sync и Mod In соединены между собой, но изолированы от корпуса прибора. Максимально допустимое напряжение на изолированных корпусах соединителей ± 42 В пик
Выходы сигналов
Выходное сопротивление (ном.)	50 Ом
Включение, выключение, инверсия	выбирается для каждого канала
Пределы	определяемые пользователем значения V_MAX и V_MIN
Защита от перегрузки	автоматическое отключение выходов при возникновении перегрузки, прибор выдерживает короткое замыкание выхода на землю.
Амплитуда сигналов
Диапазон	от 1 мВ до 10 В (размах) на нагрузке 50 Ом
Разрешение	4 разряда
ХАРАКТЕРИСТИКИ СИГНАЛА ОПОРНОЙ ЧАСТИ
Генератор опорной частоты (станд. комплектация)	1 год, 23 °C ± 5 °C: ± 1 х 10^-6 от установленного значения ± 15 пГц 1 год, от 0 до 55 °C: ± 2 х 10^-6 от установленного значения ± 15 пГц
Высокостабильный генератор опорной частоты (опция 010 или OCX)	1 год, от 0 до 55 °C: ± 0,1 х 10^-6 от установленного значения ± 15 пГц
ХАРАКТЕРИСТИКИ МОДУЛЯЦИИ
Виды модуляции	AM, ЧМ, ФМ, ЧМн, двоичная ФМн, ШИМ, сумма (сигнал несущей + модулирующий сигнал)
Режимы работы	непрерывная генерация, модуляция, свипирование (развёртка) частоты, пакетный режим, стробирование выхода
Амплитудная модуляция (АМ)
Источник	внутренний, внешний или любой канал в 2-канальных моделях
Тип	полная с несущей, или с 2 боковыми полосами с подавленной несущей
Глубина	от 0% до 120%, разрешение 0,01%
Частотная модуляция (ЧМ)
Источник	внутренний, внешний или любой канал в 2-канальных моделях
Девиация	от 1 мкГц до 15 МГц, разрешение 1 мкГц
Фазовая модуляция (ФМ)
Источник	внутренний, внешний или любой канал в 2-канальных моделях
Девиация	от 0° до 360°, разрешение 0,1°
Частотная манипуляция (ЧМн)
Источник	внутренний таймер или вход внешнего запуска
Маркировка и промежуток	любая частота в диапазоне несущей сигнала
Скорость	от 0 до 1 МГц
Двоичная фазовая манипуляция (ФМн)
Источник	внутренний таймер или вход внешнего запуска
Сдвиг фазы	от 0° до 360°, разрешение 0,1°
Скорость	от 0 до 1 МГц
Широтно-импульсная модуляция (ШИМ)
Источник	внутренний, внешний или любой канал в 2-канальных моделях
Девиация	от 0% до 100% от ширины импульса, разрешение 0,01%
Аддитивная модуляция (сумма)
Источник	внутренний, внешний или любой канал в 2-канальных моделях
Коэффициент	от 0% до 100% от амплитуды несущей, разрешение 0,01%
ПАКЕТНЫЙ РЕЖИМ
Тип	сформированный по числу циклов или стробированный
Число циклов	от 1 до 1x10⁸ циклов или бесконечное
Стробированный	целое число циклов по сигналу внешнего запуска
Фаза начала/конца	от -360° до 360°, разрешение 0,1°
Источник запуска	внутренний таймер или вход внешнего запуска
РЕЖИМЫ СВИПИРОВАНИЯ
Тип	линейное, логарифмическое, по списку (до 128 определенных частот)
Режим работы	линейное и логарифмическое свипирование
Направление	вверх или вниз
Начальная и конечная частота	любая частота в пределах диапазона частот
Время свипирования	линейное: от 1 мс до 3600 с, разрешение 1 мс; от 3601 с до 250000 с, разрешение 1 с; логарифмическое: от 1 мс до 500 с
Время удержания	от 0 с до 3600 с, разрешение 1 мс
Время возврата	от 0 с до 3600 с, разрешение 1 мс
Источник запуска	немедленный (непрерывный), внешний, однократный, шина, таймер
ВНУТРЕННИЙ ТАЙМЕР ДЛЯ ЧМн, ФМн, ПАКЕТНОГО РЕЖИМА И РЕЖИМОВ СВИПИРОВАНИЯ
Диапазон	от 1 мкс до 8000 с, разрешение 6 разрядов или 4 нс
Режимы работы каналов	независимые, связанные параметры, объединённые (Ch 1 + Ch 2), идентичные (Ch 1 = Ch 2) или дифференциальные (Ch 1 = –Ch 2)
Связь параметров	отсутствует, частота (отношение или разность) и/или амплитуда и смещение постоянного тока
Относительная фаза	от 0° до 360°, разрешение 0,1°
Сдвиг (тип.)	< 200 пс (при выполнении идентичных операций)
Перекрестные помехи (тип.)	< –85 дБ
УСТРОЙСТВА ПАМЯТИ
Память состояний прибора и сигналов произвольной формы
Энергозависимая	1x10⁶ выборок на канал или 16x10⁶ выборок на канал (опция 002 или MEM); 512 шагов последовательности на канал
Энергонезависимая	файл файловой системы не должен превышать 64 Мбайт (~32 Мвыб сигнала произвольной формы)
Файловая система USB
Порт на передней панели	для внешних запоминающих устройств большой ёмкости с интерфейсом USB 2.0
Возможности	сохранение и считывание файлов установок конфигураций прибора, состояний прибора, а также сигналов произвольной формы и последовательностей, определяемых пользователем
Скорость передачи данных	10 Мбайт/с (ном.)
ОБЩИЕ ХАРАКТЕРИСТИКИ
Компьютерные интерфейсы
LXI-C (версия 1.3)	10/100Base-T Ethernet (сокеты и протокол VXI-11); USB2.0 (протокол USB-TMC488); GPIB/IEEE-488.1, IEEE-488.2
Web-интерфейс	дистанционное управление и мониторинг
Язык программирования	SCPI-1999, IEEE-488.2, совместимость с генераторами 33210A/33220A компании Agilent
Графический дисплей	4,3-дюймовый цветной TFT WQVGA (480x272) со светодиодной задней подсветкой
Габаритные размеры и масса
Габаритные размеры	(ширина х высота х глубина, мм) настольный вариант: 261,1 х 103,8 х 303,2; в стойке: 212,8 х 88,3 х 272,2
Масса	3,3 кг

Комплектация 33522B

Комплект поставки 33522B

№	Наименование	Количество
1	Генератор сигналов стандартной/произвольной формы, 30 МГц, 2 канала 33522B	1
2	Кабель питания	1
3	Руководство по эксплуатации	1
4	Методика поверки	1
5	Паспорт	1
