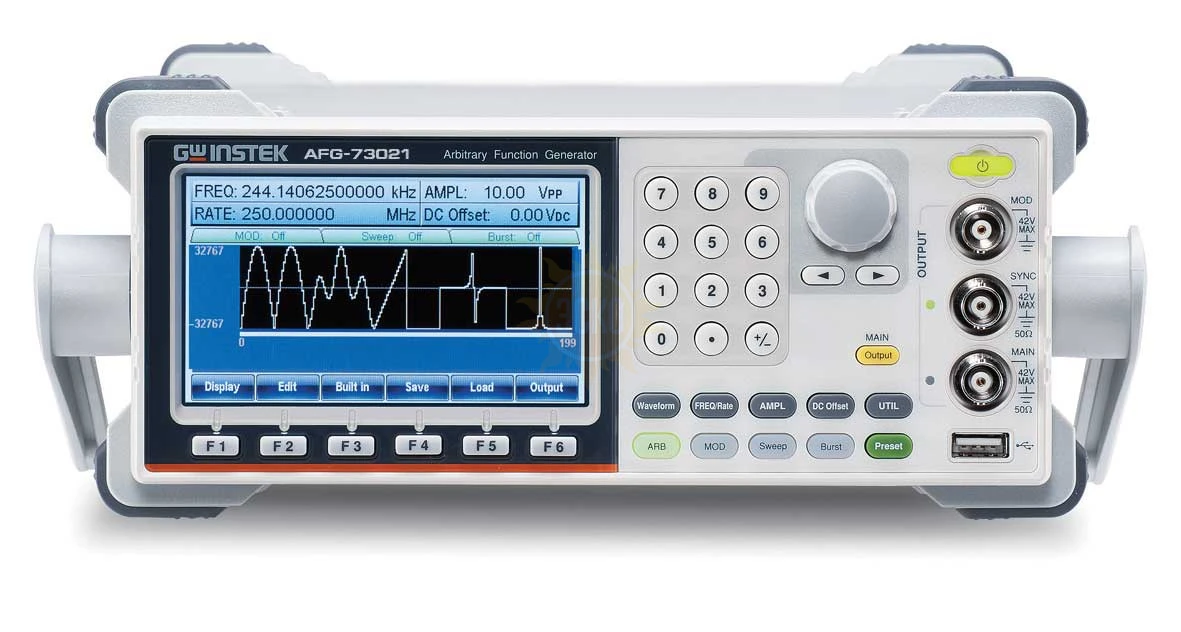

AFG-73021

распечатать описание в PDF

Артикул: 00-0004819

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

20 МГц

Виды модуляции

ЧМн, ШИМ, АМ, ЧМ, ФМ

ГКЧ

да

Интерфейс

USB, LAN

181 177 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 78131-20
до 27.04.2025

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности генератора сигналов AFG-73021:

Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные);
Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031);
Разрешение по частоте: 1 мкГц;
Погрешность установки частоты ±1x10-6;
Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм);
Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек;
Формирование выходного сигнала с гармониками (до 8-й гарм.);
Режимы модуляции: АМ, ЧМ, ИМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst);
Режим свипирования: частота (ГКЧ) и амплитуда;
Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала);
Возможность редактирования СПФ без подключения к ПК;
Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032);
Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.;
Интерфейсы USB (2), LAN, (опция - GPIB);
Возможность сохранения и загрузки данных с USB-flash;
Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek).

Характеристики GW Instek AFG-73021

Количество каналов	1
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	20 МГц
Опорный генератор (погрешность установки частоты)	±1E-6
Выходной уровень (минимум)	1 мВпик-пик
Выходной уровень (максимум)	10 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	16
Память (СПФ)	8 МБ
Виды модуляции	АМ, ЧМ, ФМ, ШИМ, ЧМн
ГКЧ	да
BURST Пакетный режим	да
Экран (см, разрешение)	TFT, 480 х 272, 11 см
Особенности	в комбинации с лабораторным источником питания постоянного тока (каскадное подключение), обеспечит уровень выходного напряжения (AC-DC) до значений +42 В или -42 В. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов) дискретизация до 250 МГц. Возможность редактирования СПФ без подключения к ПК. Возможность объедения до 6 генераторов (макс. до 6 синфазных каналов). Реконструкция внешних сигналов. Программное обеспечение для формирования сигналов произвольной формы
Интерфейс	USB, LAN

Комплектация GW Instek AFG-73021

Комплект поставки AFG-73021

№	Наименование	Количество
1	Генератор сигналов AFG-73021	1
2	Сетевой шнур питания	1
3	Кабель BNC - BNC	1
4	Руководство по эксплуатации на CD	1
