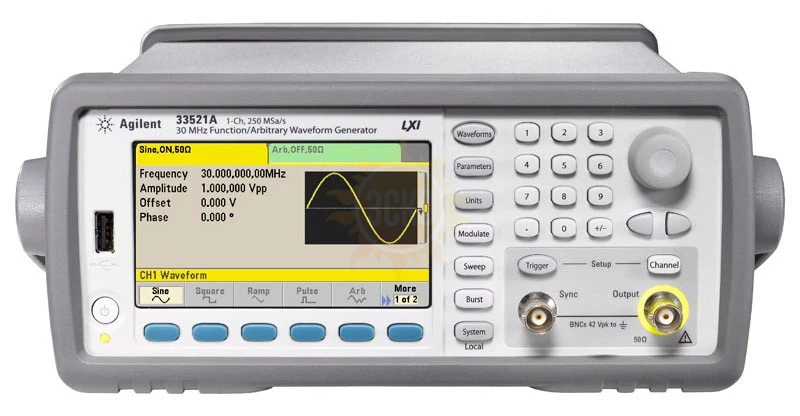

33521A - генератор сигналов специальной и произвольной формы Agilent
распечатать
до 22.05.2018
Основные данные
- Диапазон частот для синуса, меандра и импульса: 1 мкГц – 30 МГц;
- Число выходных каналов: 1
- Разрешение по частоте: 1 мкГц
- Частота дискретизации: 250 МГц; разрядность ЦАП 16 бит;
- Формы сигнала: синусоидальный, прямоугольный, пила, треугольник, гауссов шум, ПСП, постоянное смещение, произвольные формы (10 встроенных + редактирование собственных)
- Память формы сигнала: 1 M точек (опционально: 16 М);
- Режимы: АМ, ЧМ, ФМ, ЧМн, двухпозиционная ФМн, ШИМ, пакетный режим, ГКЧ
- Интерфейсы: LAN, USB (опционально: GPIB)
- Вход внешней модуляции, вход внешней опорной частоты
Возможности двух каналов
Связь по частоте и амплитуде, дифференциальные или комбинированные выходы
Характеристики сигналов
- Генерирование синусоидальных, прямоугольных и импульсных сигналов в полосе до 30 МГц
- джиттер менее 40 пс и суммарный коэффициент гармоник менее 0,4% обеспечивают высокое качество сигнала
- частота дискретизации 250 Мвыборок/с при квантовании 16 бит обеспечивает высокое временное разрешение произвольных сигналов
- построение сигналов произвольной формы по точкам обеспечивает точное воспроизведение задаваемой пользователем формы сигнала
Возможности прибора 33521 A
- Вариант с памятью для сигнала произвольной формы, 16 Мвыборок/канал
- Большой цветной графический дисплей, на котором отображаются режимы работы прибора, параметры генерируемого сигнала и форма сигнала в графическом виде
- термостабилизированный генератор (TCXO) в стандартной комплектации и дополнительный термостатированный генератор (OCXO) обеспечивают высокую стабильность генерируемых сигналов
- Соответствует спецификации стандарта LXI, класс C. Оснащен интерфейсами USB и LAN для быстрого и легкого подключения к компьютеру или к сети. Может дополнительно устанавливаться интерфейс GPIB.
Характеристики Agilent 33521 A
| Параметры | Значения |
|---|---|
|
Выходные параметры |
|
|
Число каналов |
1 |
|
Частотный диапазон |
1 мкГц - 30 МГц |
|
Разрешение |
1 мкГц |
|
Выходной уровень |
1 мВ…10 В пик-пик на нагрузке 50 Ом 2 мВ…20 В пик-пик на открытом входе |
|
Погрешность установки частоты |
±2x10-6 |
|
Разрешение ЦАП |
16 бит |
|
Частота дискретизации |
250 МГц |
|
Синусоида |
|
|
Погрешность установки уровня на 1 кГц |
±(1%+1 мВ) |
|
Неравномерность АЧХ относительно 1 кГц |
0,1 дБ при f <100 кГц, 0,15 дБ при 100 кГц … 5 МГц, 0,3 дБ при 5 МГц … 20 МГц, 0,4 дБ при 20 МГц … 30 МГц |
|
Коэффициент гармоник |
≤ -70 дБн (0,04%) до 20 кГц, <-65 дБн до 100 кГц, < -50 дБ до 1 <-40 дБн до 20 МГц, <-35 дБн до 30 МГц |
|
Постоянное смещение |
|
|
Диапазон смещения |
±5 В на нагрузке 50 В (пиковое значение AC+DC) ±10 В на открытом выходе |
|
Погрешность установки |
±1% |
|
Меандр |
|
|
Частотный диапазон |
1 мкГц – 30 МГц |
|
Время нарастания/спада |
8,4 нс |
|
Выброс |
<2% |
|
Перестраиваемая скважность |
0,01% - 99,99% |
|
Погрешность установки скважности |
±1% |
|
Джиттер |
< 40 пс |
|
Пила, треугольник |
|
|
Диапазон частот |
1 мкГц – 200 кГц |
|
Нелинейность |
<0,05% |
|
Перестраиваемая скважность |
0,0 – 100,0% |
|
Импульс |
|
|
Диапазон частот |
1 мкГц – 30 МГц |
|
Длительность импульса |
От 16 нс |
|
Перестраиваемое время нарастания |
8,4 нс - 1 мкс |
|
Выброс |
<2% |
|
Джиттер |
<40 пс |
|
Шум |
|
|
Полоса частот (белый шум) |
1 мГц - 30 МГц |
|
Произвольная форма |
|
|
Диапазон частот (-3 дБм) |
до 40 МГц |
|
Длина памяти |
8 – 1 M точек (опция: до 16 М) |
|
Встроенные сигналы |
Нарастающая и спадающая экспонента, кардиосигнал, синус со смещением (на половину амплитуды), колоколообразный импульс, спадающая пила и др. (10 форм) |
|
АМ, ЧМ |
|
|
Источник модуляции |
Внешний/ внутренний |
|
Девиация частоты |
1 мкГц - 15 МГц, разрешение 1 мкГц |
|
Коэффициент АМ |
1 - 120 % (АМ); разрешение 0,01 % |
|
ФМ |
|
|
Источник модуляции |
Внешний/внутренний |
|
Девиация фазы |
0° - 360°, разрешение 0,1 |
|
ЧМН |
|
|
Источник модуляции |
Внешний/внутренний |
|
Диапазон |
0 Гц - 1 МГц |
|
Двухпозиционная ФМН |
|
|
Источник модуляции |
Внешний/внутренний |
|
Диапазон |
0 - до 1 МГц |
|
Фазовый сдвиг |
0° - 360°, разрешение 0,1 |
|
ШИМ |
|
|
Источник модуляции |
Внешний/внутренний |
|
Девиация импульса |
0% - 100%; разрешение 0,1 % |
|
Пакетный режим |
|
|
Формы сигналов |
Синус, прямоуг., пила, треуг., произвольная (СПФ), импульс, шум |
|
Виды запуска |
По счету (от 1 до 108 импульсов или бесконечно), по стробимпульсу |
|
Начальная/конечная фаза |
-360° - 360°, разрешение 0,1 |
|
Источник запуска |
Внешний/ внутренний |
|
ГКЧ |
|
|
Формы несущей |
Синус, меандр, импульс, пила , треугольник |
|
Диапазон частот |
такой же, как у основного сигнала (возрастание или убывание) |
|
Время качания |
Линейный: 1 мс – 3600 с, разрешение 1 мс; 3601 с – 250000 с, разрешение 1 с Логарифмический: 1мс - 500 с |
|
Тип качания |
Возрастание или убывание |
|
Закон качания |
Линейный, логарифмический, пользовательский (до 128 частот) |
|
Общие данные |
|
|
Экран |
Диагональ 11 см, разрешение 480x272 |
|
Интерфейс |
LAN, USB 2.0, GPIB |
|
Память |
64 МБ (сигнал СПФ + профили) |
|
Напряжение питания |
100…240 В (-5%; +10%)/ 50 Гц; 100…120 В (±10%)/ 400 Гц |
|
Габаритные размеры |
261 x 104 x 303 мм |
|
Масса |
3,3 кг |
Комплектация Agilent 33521 A
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор 33521A | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | Программное обеспечение | 1 |
