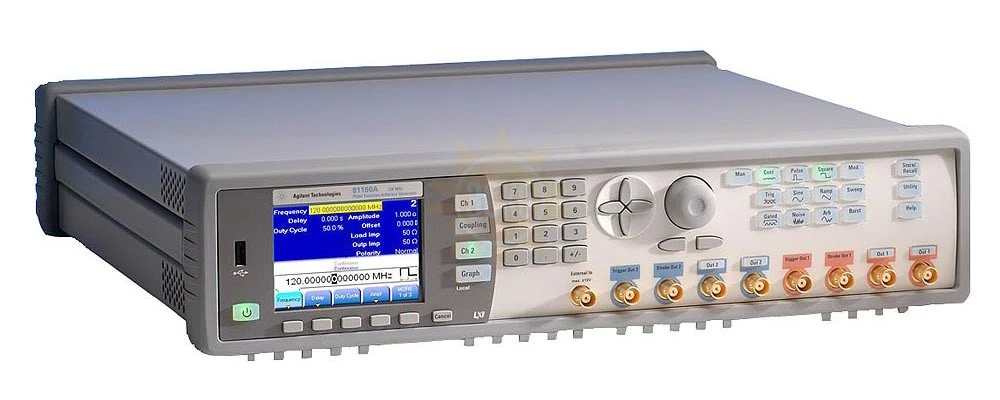

Генератор 81150A
распечатать
до 07.11.2024
Описание Agilent 81150A
Компания Agilent Technologies анонсировала появление первого промышленного генератора импульсов, специальных сигналов, произвольных форм и шума. Новая модель генераторов получила номер 81150А. Генератор обеспечивает превосходные технические характеристики и идеален для контроля функциональности серийно выпускаемых изделий и тестов, имитирующих критические ситуации.
- 1 или 2 канала, симметричный и дифференциальный выход
- Импульсы, синусоида, меандр, пила, шум и сигналы произвольных форм.
- 1мкГц-120МГц генерация импульсов, установка времен фронта и спада
- 1мкГц-240МГц синусоидальный сигнал
- 14 бит, 2ГС/сек генератор специальных и произвольных форм, 512К глубина памяти на канал
- Шумовой сигнал с возможностью регулировки коэффициента шума
- Два переключаемых выходных усилителя: широкополосный и высоковольтный.
- Различные виды модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн. Свипирование. Пакетный режим.
- Совместимость с программными кодами для 81101А, 81104А, 81105А.
- USB, GPIB, LXI класса С
Генератор 81150А оптимален для использования в системе с цифровыми запоминающими осциллографами от Agilent серий 5000, 6000 или Infiniium. Приборы от Agilent имеют идентичные средства подключения, общее программное обеспечение, один язык программирования, что в совокупности позволяет минимизировать количество и длины кабелей, уменьшить занимаемое оборудование место и сократить время тестирования.
Характеристики Agilent 81150A
|
Параметры |
Значения |
|---|---|
|
Число каналов |
2 |
|
Частотные диапазоны |
1мкГц-120МГц генерация импульсов, установка времен фронта и спада; 1мкГц-240МГц синусоидальный сигнал |
|
Виды сигналов |
Импульсы, синусоида, меандр, пила, шум и сигналы произвольных форм |
|
Два переключаемых выходных усилителя |
Широкополосный и высоковольтный |
|
Глубина памяти на канал |
512К |
|
Виды модуляции |
АМ, ЧМ, ФМ, ШИМ, ЧМн. Свипирование. Пакетный режим. |
|
Внутренний генератор опорной частоты (нестабильность) |
< ±1 х 10-6/1 год (старение) < ±1 х 10-6 (при изменении температуры от 0 до 45 °C) |
|
Форматы импорта файлов (IntuiLink Waveform Editor) |
.xls .txt .prn .csv .mat .dat .sdf .tim .spw .txt .out |
|
Совместимость для использования в системе со следующими приборами |
серия DSO7000, MSO7000 серия DSO6000,MSO6000 5000 серия серия Infiniium (8000, 80000, 548xx) 546xx серия |
|
Требования к питанию |
от 100 до 240 В (от 50 до 60 Гц) переменного тока от 100 до 127 В, (от 50 до 400 Гц) переменного тока |
|
Потребляемая мощность |
180 Вт макс. |
|
Температура эксплуатации |
от 0°C до 50°C |
|
Температура хранения |
от -40°C до 70°C |
|
Языки управления |
SCPI-1997 IEEE-488.2 |
|
Интерфейс |
2 x USB 2.0 стандарт A, 1 x USB 2.0 стандарт B, GPIB и LAN 10/100 |
|
Требования к безопасности соответствуют |
IEC61010-1 UL61010 CSA22.2 61010.1 |
|
ЭМС |
стандарт IEC61326 |
|
Время прогрева |
30 мин. |
|
Габаритные размеры, мм. |
рабочая поверхность 439 x 108 x 456 крепление в стойке 428 x 89 x 439 |
|
Масса |
8 кг. |
|
Интервал калибровки |
1 раз в год, рекомендуемый |
Комплектация Agilent 81150A
| № | Наименование | Количество |
|---|---|---|
| 1. | 81150A Генератор | 1 шт. |
| 2. | Руководство по эксплуатации | 1 шт. |
| 3. | Компакт-диск с документацией | 1 шт. |
| 4. | 81150A-SCD Сертификат калибровки | 1 шт. |
| 5. | Кабель USB | 1 шт. |
| 6. | Сетевой шнур | 1 шт. |
