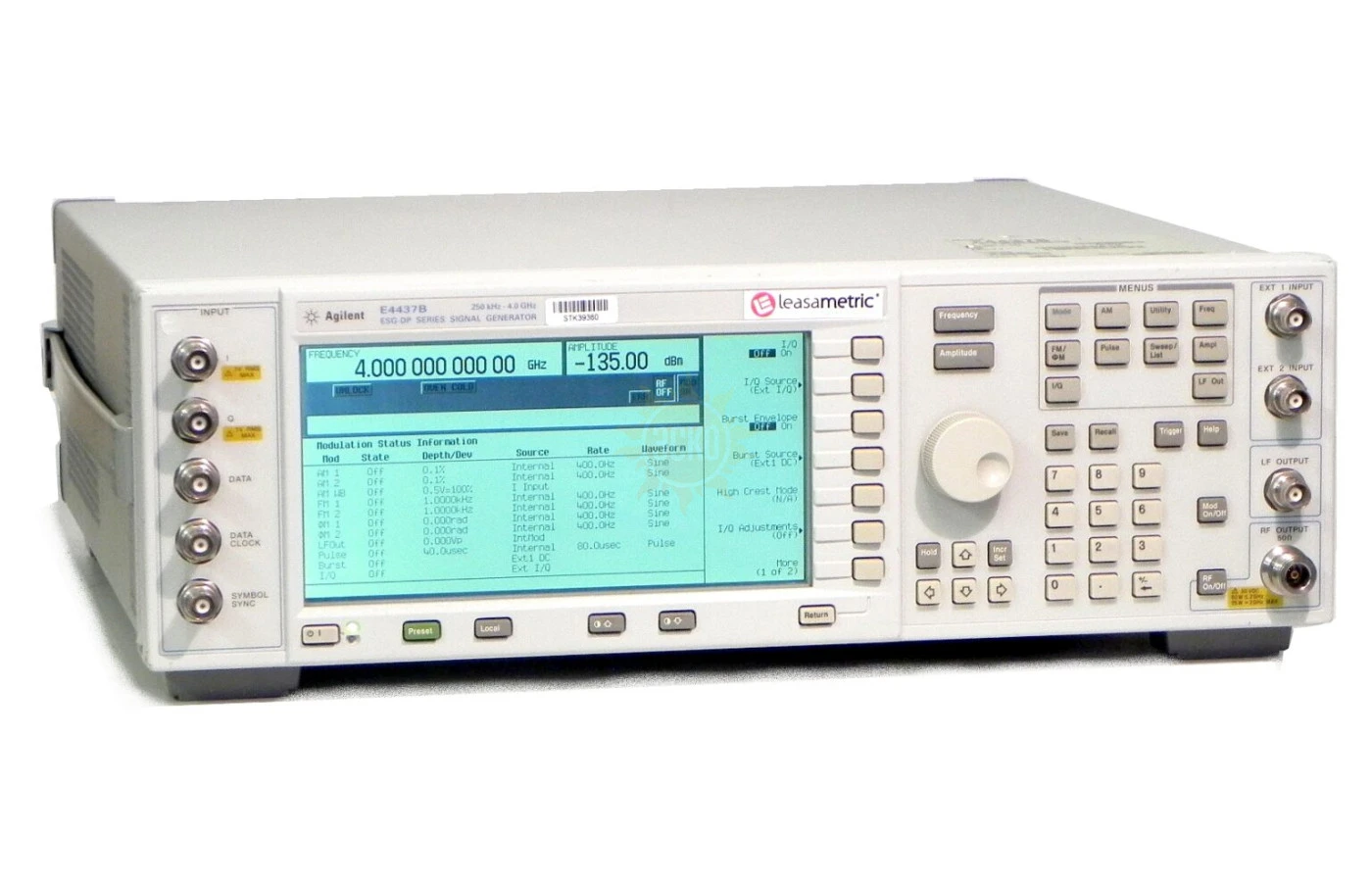

Keysight (Agilent) E4438C - векторный генератор сигналов

Диапазон частот от 250 кГц до 6 ГГц (в зависимости от модели).

Полоса модуляции до 160 МГц при использовании внешних I/Q-выходов.

1,2 миллиарда выборок (6 Гбайт) для хранения НЧ сигналов и состояний прибора.

Формы сигнала внутреннего источника модуляции: синусоидальный, меандр, пилообразный, треугольный, импульсный, шумовой.

Режимы свипирования: пошаговый по частоте или по амплитуде; произвольный по списку.

Интерфейсы GPIB, RS-232 и LAN.

Поддержка стандартов: TD-SCDMA, W-CDMA, EDGE/GSM, 1xEV-DO/1xEV-DV, cdma2000/cdmaOne, DECT, 802.11a/b/g WLAN, Bluetooth и др.

Основные функции Agilent Technologies E4438C:

• Диапазон частот от 250 кГц до 1 ГГц (E4438C-501)/ 2 ГГц (E4438C-502)/ 3 ГГц (E4438C-503)/ 4 ГГц (E4438C-504) и 6 ГГц (E4438C-506)
• Формы сигнала внутреннего источника аналоговой модуляции: синусоидальный, меандр, пилообразный, треугольный, импульсный, шумовой
• Полоса модуляции до 160 МГц (при использовании внешних I/Q-выходов)
• Аналоговая модуляция внутреннего источника: амплитудная (AM), частотная (ЧМ), фазовая (ФМ) и импульсная (ИМ), огибающая последовательности импульсов и выход НЧ
• Разрешение по частоте: 0,01 Гц
• 1,2 миллиарда выборок (6 Гбайт) для хранения НЧ сигналов и состояний прибора
• Высокостабильный источник опорной частоты (OXCO)
• Дистанционная настройка фазы (LAN, GPIB, RS-232) или с передней панели с номинальным приращением 0,1°
• Электронный аттенюатор в стандартной комплектации
• Режимы свипирования: пошаговое по частоте или по амплитуде, или по обоим параметрам; произвольный по списку
• Интерфейсы GPIB, RS-232 и LAN, драйверы SCPI и IVI-COM, вход запуска, выходы: запуска, свипирования, НЧ, ВЧ; вход и выход символьной синхронизации

Особенности Agilent Technologies E4438C:

• 16-разрядный ЦАП для расширения динамического диапазона
• Набор настроек I/Q: усиление, постоянное смещение, устранение рассогласования квадратурного канала
• Дифференциальные и несимметричные I/Q выходы
• Двухрежимный генератор НЧ сигналов поддерживает как воспроизведение формы сигналов, так и генерацию сигналов в реальном времени
• Выходная мощность: +17 дБм
• 64 миллиона выборок (320 Мбайт) для воспроизведения сигнала
• Генерирование сигналов до 100 миллионов выборок в секунду
• Режимы композитной, одновременной и полярной модуляции
• Гибко изменяемая опорная тактовая частота НЧ сигнала от 250 кГц до 100 МГц
• Генерирование когерентных по фазе несущих
• Настройка соотношения Eb/No или C/N для W-CDMA, cdma2000, WiMAX, DVB
• Фильтры, соответствующие отраслевым стандартам, или определяемые пользователем КИХ-фильтры
• Аппаратное решение проблемы изменения частоты дискретизации устраняет необходимость применения множества сглаживающих фильтров
• Совместимость с выпущенными ранее генераторами ESG компании Agilent
• Поддержка стандартов: TD-SCDMA, W-CDMA, EDGE/GSM, 1xEV-DO/1xEV-DV, cdma2000/cdmaOne, DECT, 802.11a/b/g WLAN, Bluetooth и др.
• ПО IntuiLink для захвата изображения, ПО Baseband Studio для создания НЧ сигналов
