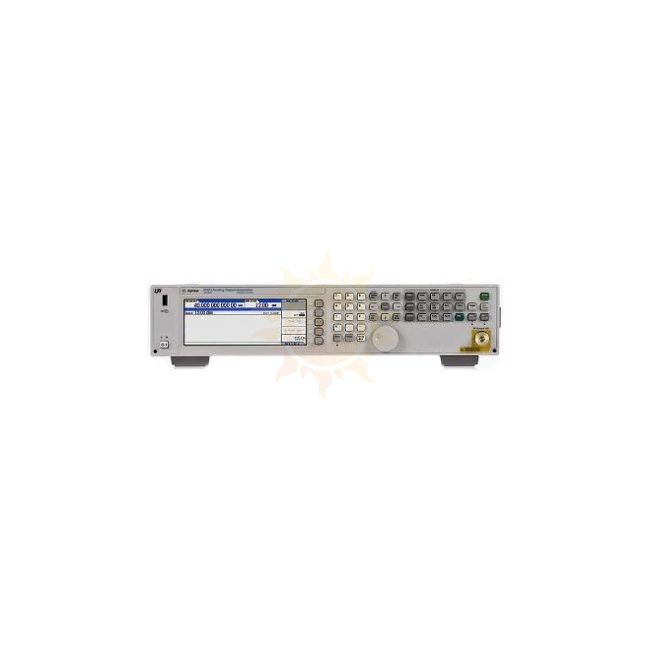

Agilent N5183A-540

Новинка предлагается в трёх вариантах - N5183A-520, N5183A-532, N5183A-540, отличающихся друг от друга частотным диапазоном: до 20 ГГц, 32 ГГц и 40 ГГц соответственно. Модели этой линейки предназначены для решения высокоскоростных задач, в котором некоторое ухудшение характеристик по сравнению с серией PSG компенсируется микросекундной скоростью переключения по частоте и амплитуде. Генераторы N5183A имеют время переключения не более 5 мс, а с опцией UNZ < 1мс, для чего оснащены электронным аттенюатором и полупроводниковым ГУН.

К генераторам данной серии предлагаются опции: аналоговой (АМ, ЧМ, ФМ) и импульсной модуляции (в том числе скоростной), ступенчатый аттенюатор, увеличенная выходная мощность (до +18 дБмВт). Данные опции в базовом варианте активируются путём ввода программного ключа потребителем и не требуют возврата прибора в сервис-центр.

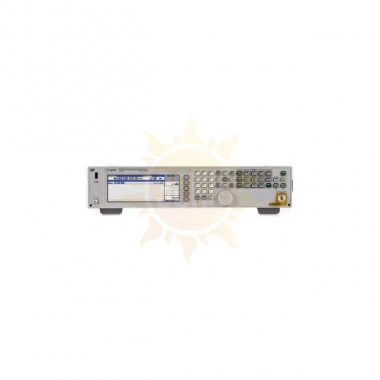

Аналоговый генератор N5183A-532 серии MXG

100кГц-40ГГц, ЧМ,ФМ,АМ,ИМ (опции), выход от -20дБм до 11 дБм в стандартной конфигурации, -130дБм до +30дБм опционально, высокая скорость переключения, LXI, USB

Кракие технические характеристики

• Диапазон частот от 100 кГц до 20; 31,8; 40 ГГц (N5183A-520, N5183A-532, N5183A-540 соответственно)
• Уровень выходного сигнала от -20 до +11 дБм (в стандартной комплектации), с опцией 1EA до +18 дБм, с опцией 1E1 (ступенчатый аттенюатор) от -130 дБм.
• Разрешающая способность 0,01 Гц
• Скорость переключения < 5 мс (c опцией UNZ меньше 0,6 мс)
• Фазовый шум менее -98 дБс/Гц (отстройка от несущей 20 кГц, несущая 10 ГГц)
• Виды модуляции: амплитудная (AM), частотная (ЧМ), фазовая (ФМ), частотная манипуляция (ЧМн) и широтно-импульсная (ШИМ)
• Внешний опорный сигнал: 10 МГц в стандартной комплектации, от 1 МГц до 50 МГц с опцией 1 ER
• Цифровое свипирование частоты: пошаговое, по списку
• Совместимость с USB-измерителями мощности U 2000
• Корпус высотой 2 U, USB, GPIB, LXI класса С

Для работы в автоматизированных системах генератор предлагает следующие интерфейсы: USB, GPIB (КОП), LAN
