Генератор сигналов высокочастотный АКИП-3210

распечатать описание в PDF

Артикул: АКИП-3210

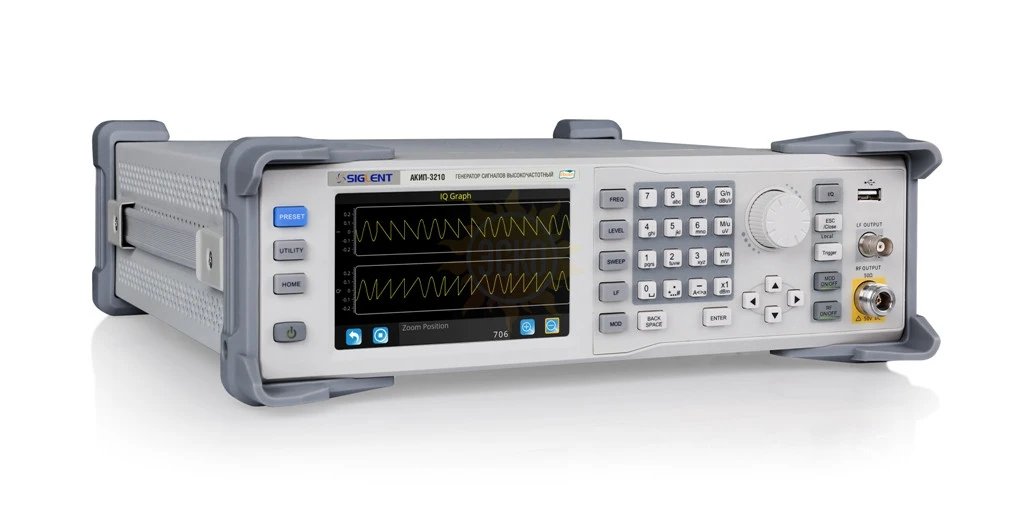

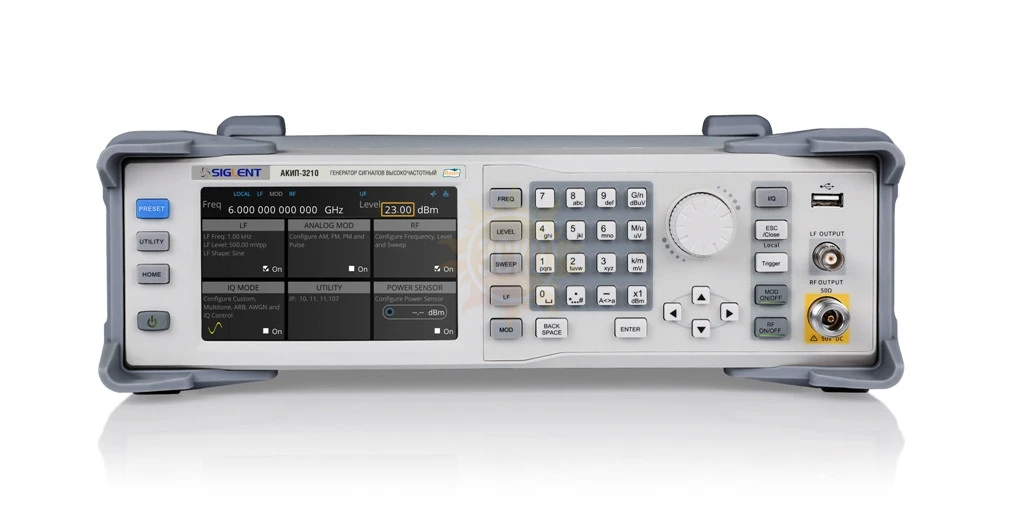

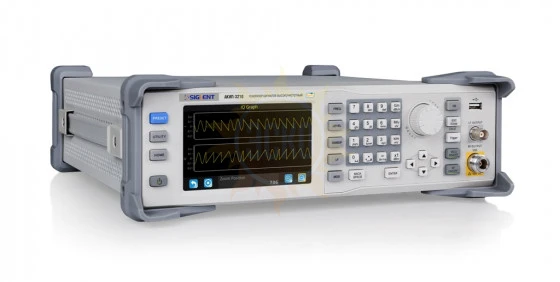

Генератор сигналов высокочастотный АКИП-3210

Количество каналов

2 (ВЧ, НЧ)

Частотный диапазон ОТ

9 кГц (ВЧ) 10 МГц (ВЧ-IQ), 0,1 Гц (НЧ)

Частотный диапазон ДО

4 ГГц (ВЧ, ВЧ-IQ), 1 МГц (НЧ)

Виды модуляции

АМ, ЧМ, ФМ, ИМ, I/Q

ГКЧ

да

Интерфейс

USB, LAN, опция – GPIB

цена по запросу

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 88092-23
до 02.02.2028

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-3210

Генераторы сигналов АКИП-3210 могут генерировать аналоговые и векторные сигналы в диапазоне частот от 9 кГц до 4 ГГц/6 ГГц.
Они обладают отличными характеристиками по фазовому шуму, чистоте спектра, полосе пропускания, EVM и выходной мощности.
Внутренний генератор модуляции IQ и функция воспроизведения сигналов позволяют легко создавать сигналы самых сложных типов.
Они также охватывают самый важный радиочастотный диапазон для цифровой беспроводной связи и включают стандартные файлы сигналов.
АКИП-3210 — это мощные и экономичные источники высокочастотного сигнала, которые идеально подходят для исследований и разработок, образования и производства.

Частотный диапазон до 4 ГГц/6 ГГц
Разрешение установки частоты 1 мГц
Максимальная выходная мощность до +26 дБм
Фазовый шум: -120 дБс/Гц @ 1 ГГц, смещение 20 кГц
Программируемая пользователем коррекция плоскостности
Обеспечивает аналоговую модуляцию AM, FM, PM с внутренним, внешним или Int+Ext источником
Генератор одиночного импульса, двойного импульса и последовательности импульсов (опция)
Внутренняя IQ-модуляция с полосой модуляции 150 МГц с идеальной заводской калибровкой
Встроенные файлы осциллограмм стандартов цифровой связи, таких как 5G-NR, LTE, WCDMA, WLAN, Blue-Tooth, CDMA.
Внутренний пользовательский режим генерации общих IQ сигналов, таких как QAM, FSK, ASK, MSK
Аналоговые дифференциальные выходы I/Q
Внешний аналоговый вход I/Q
USB-измерение мощности
12,7 см TFT емкостный сенсорный экран, поддерживаются мышь и клавиатура
Дистанционное управление через веб-браузер на ПК
Стандартный интерфейс включает USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet). Опциональный интерфейс: GPIB.

Характеристики АКИП-3210

Количество каналов	2 (ВЧ, НЧ)
Частотный диапазон ОТ	9 кГц (ВЧ) 10 МГц (ВЧ-IQ), 0,1 Гц (НЧ)
Частотный диапазон ДО	4 ГГц (ВЧ, ВЧ-IQ), 1 МГц (НЧ)
Опорный генератор (погрешность установки частоты)	±1E-6 (опция 10M-OCXO-L - ±1E-7)
Выходной уровень (минимум)	-140 дБм (ВЧ), 1 мВпик-пик (НЧ)
Выходной уровень (максимум)	26 дБм, 3 Впик-пик (НЧ)
Выходной импеданс (Ом)	50
Виды модуляции	AM, ЧМ, ФМ, ИМ, IQ
ГКЧ	да
Экран (см, разрешение)	TFT, сенсорный, 12,7 см, 800 х 480
Особенности	Векторный ВЧ генератор. Полоса пропускания I/Q-модулятора 75 МГц (опция – 150 МГц). Встроенные образцы сигналов 5G-NR,LTE, WCDMA, WLAN, Blue-Tooth,CDMA. В диапазоне частот от 9 кГц до 100 кГц параметры спектра (искажения) выходного сигнала не нормируются. Опция - генератор пачек импульсов. Вход, выход сигнала опорной частоты. Фазовый шум < -120 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц).
Интерфейс	USB, LAN, опция – GPIB (адаптер GPIB – USB).

Комплектация АКИП-3210

№	Наименование	Количество
1.	Генератор АКИП-3210	1 шт.
2.	Шнур питания	1 шт.
3.	Кабель USB	1 шт.
4.	Руководство по эксплуатации	1 шт.
