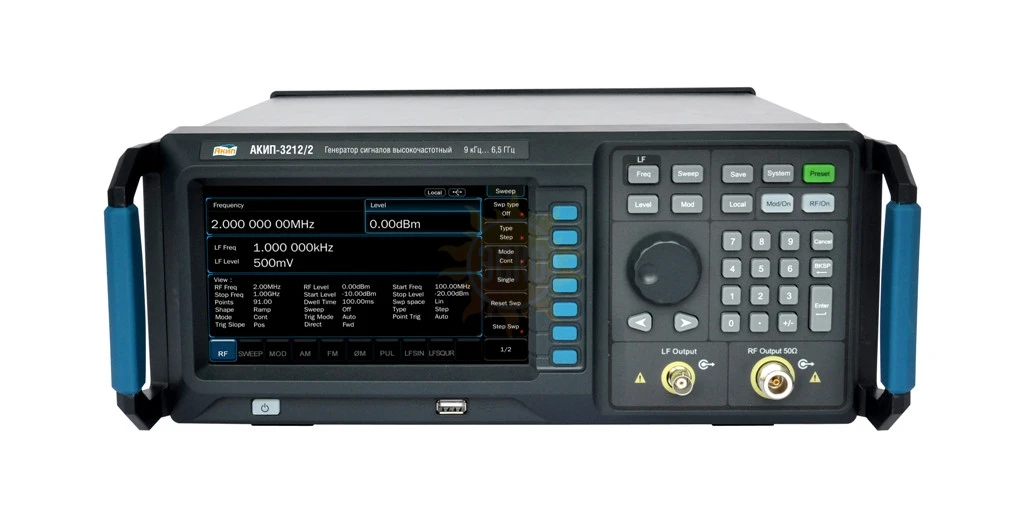

Генератор ВЧ-сигналов АКИП-3212/2
распечатать
Описание АКИП-3212/2
Новые ВЧ-генераторы обладают хорошими техническими характеристиками, удобным пользовательским интерфейсом, широким набором встроенных функций и имеют привлекательную цену.
Генераторы высокочастотных сигналов серии АКИП-3212 позволяют формировать модулированные и немодулированные колебания до 6,5 ГГц (в зависимости от модели) с разрешением до 10 мГц. В стандартной комплектации генератор комплектуется источником опорной частоты со стабильностью ±5x10-6, для прецизионных приложений опционально возможна установка высокостабильного источника опорной частоты ±5x10-7. Уровень выходного сигнала нормируется в диапазоне от -120 до +13 дБм (для модели АКИП-3212/2), при этом дискретность установки составляет 0,01 дБ, погрешность установки от 0,7 дБ до 2 дБ, в зависимости от выходного уровня и диапазона частот. Плотность фазовых шумов не более -107 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц (для модели АКИП-3212/2).
Второй выходной канал новых генераторов предназначен для выдачи вспомогательных низкочастотных колебаний или как источник внутреннего модулирующего колебания, в зависимости от настроек прибора. Когда канал активирован как генератор НЧ-сигналов, имеется возможность генерировать сигналы в диапазоне от 0,01 Гц до 200 кГц для синусоидальной формы сигнала, и от 0,01 Гц до 20 кГц для прямоугольной формы сигнала с уровнем до 3 Впик-пик, либо выдается постоянный уровень смещения (DC).
Характеристики Генератор ВЧ-сигналов АКИП-3212/2
| Количество каналов | 2 (ВЧ, НЧ) |
| Частотный диапазон ОТ | 9 кГц (ВЧ), 0,01 Гц (НЧ) |
| Частотный диапазон ДО | 6,5 ГГц (ВЧ), 200 кГц (НЧ) |
| Опорный генератор (погрешность установки частоты) | ±5E-6 (опция 10M-OCXO ±5E-7) |
| Выходной уровень (минимум) | -120 дБм (ВЧ), 2 мВпик-пик (НЧ) |
| Выходной уровень (максимум) | 13 дБм (ВЧ), 3 Впик-пик (НЧ) |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | AM, ЧМ, ФМ, ИМ |
| ГКЧ | Да |
| Экран (см, разрешение) | TFT, сенсорный, 17 см |
| Особенности | Максимальное разрешение по частоте 0,01 Гц. В диапазоне частот от 9 кГц до 100 кГц параметры спектра выходного сигнала не нормируются (негармонические искажения). Вход, выход сигнала опорной частоты. Фазовый шум < -107 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц). |
| Интерфейс | USB, LAN |
