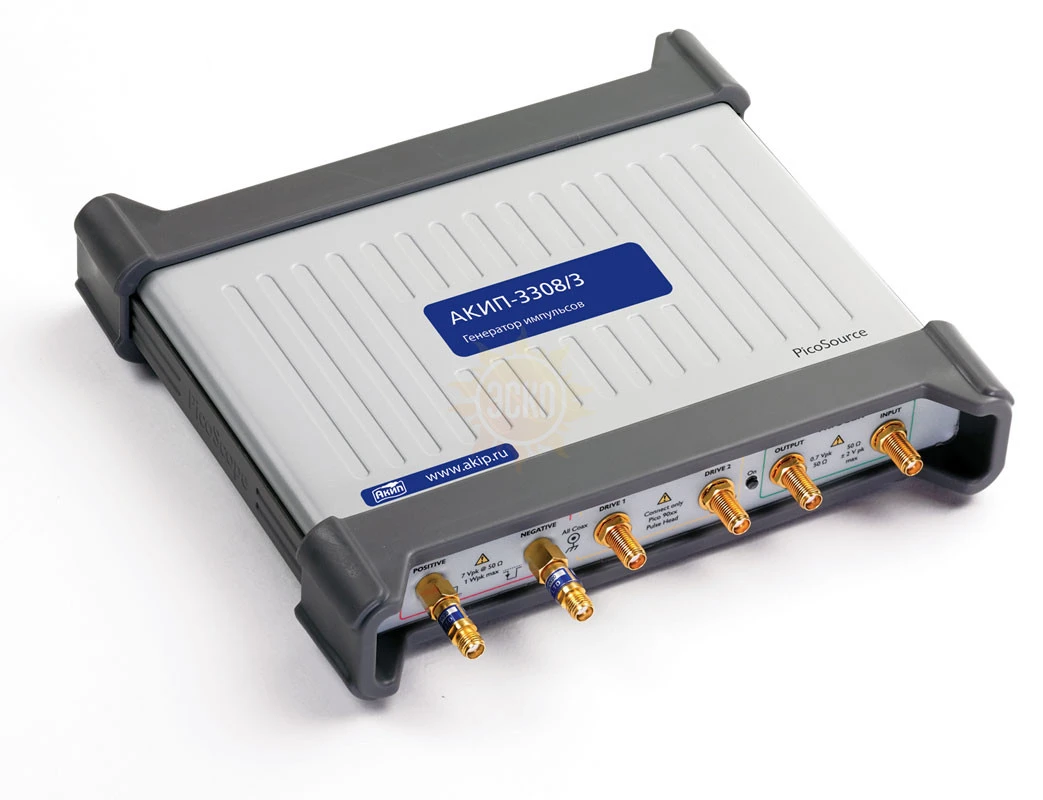

АКИП-3308/3 - генератор импульсов

распечатать описание в PDF

Артикул: PP979

Интерфейс

USB

Амплитуда

от 2,5 В до 6 В

Выходной уровень

2,5 В ... 6 В с шагом 10 мВ

Выходной импеданс

50 Ом

Особенности

Задержка запуска

3 060 270 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности генератора импульсов АКИП-3308/3:

Импульсные выходы : интегрированный 60 пс (АКИП - 33 08/1 , АКИП - 3308/3), туннельный диод 40 пс (АКИП - 33 08/ 2, АКИП - 3308/3)
Интегрированные выходы: дифференциальный, время нарастания 60 пс, амплитуда от 2,5 В до 6 В
Преобразователь на основе туннельного диода: дифф еренциальный, время нарастания 40 пс, амплитуда 200 м В
Компенсация фазового сдвига с разрешение м 1 пс
Вход/выход синхронизации с низким уровнем джиттера
Диапазон установки длительности импульса от 200 нс до 4 мкс
Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с
Задержка запуска
Сферы применения: измерение TDR / TDT параметров сети и тестирование на соответствие, спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов у льтраширокополосны х импульсных радаров
Интерфейс USB 2 .0, ПО под управлением ОС WIN XP S P 3, WIN 8

Характеристики АКИП-3308/3

Количество каналов	4
Выходной уровень (минимум)	Канал 1 и 2- 2,5В
Выходной уровень (максимум)	Канал 1 и 2- 6 В, Канал 3 и4- 200 мВ
Выходной импеданс (Ом)	50
Особенности	USB генератор импульсов, 2 интегрированных выхода, длительность фронта 60 пс, 2 выхода на с преобразователем на основе туннельного диода, длительность фронта 40 пс. Компенсация фазового сдвига с разрешением 1 пс. Вход/выход синхронизации с низким уровнем джиттера. Диапазон установки длительности импульса от 200 нс до 4 мкс. Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с. Задержка запуска. Сферы применения - измерение TDR/TDT параметров сети и тестирование на соответствие, спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов ультраширокополосных импульсных радаров.
Интерфейс	USB

Комплектация АКИП-3308/3

Комплект поставки АКИП-3308/3

№	Наименование	Количество
1	Генератор импульсов АКИП - 3308/3	1
2	Диск с программным обеспечением	1
3	Адаптер питания	1
4	Кабель USB	1
5	Ключ рожковый (SMA/PC3.5/2.92)	1
6	Аттенюатор 20 дБ (10 ГГц) SMA m - f	2
7	Преобразователь на основе туннельного диода, 40 пс (фронт)	1
8	Преобразователь на основе туннельного диода, 40 пс (срез)	1
9	Адаптер N(f) – SMA(m) 12 ГГц	2
10	Кабель SMA – SMA m - m 50 Ом 60 см	2
11	Жесткий кейс из пластика	1
