Главная / Каталог / Радиоизмерительные приборы / Генераторы сигналов / AКИП-3404 Arb-Студия (c опцией D)

АКИП-3404 Arb-Студия - генератор сигналов произвольной формы

распечатать описание в PDF

Артикул: AКИП-3404 Arb-Студия (c опцией D)

АКИП-3404 Arb-Студия - генератор сигналов произвольной формы

Количество каналов

Частотный диапазон ОТ

2 мкГц

Частотный диапазон ДО

125 МГц

Виды модуляции

АМ, ASK

Интерфейс

USB

Напряжение питания

12 В постоянное

372 150 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

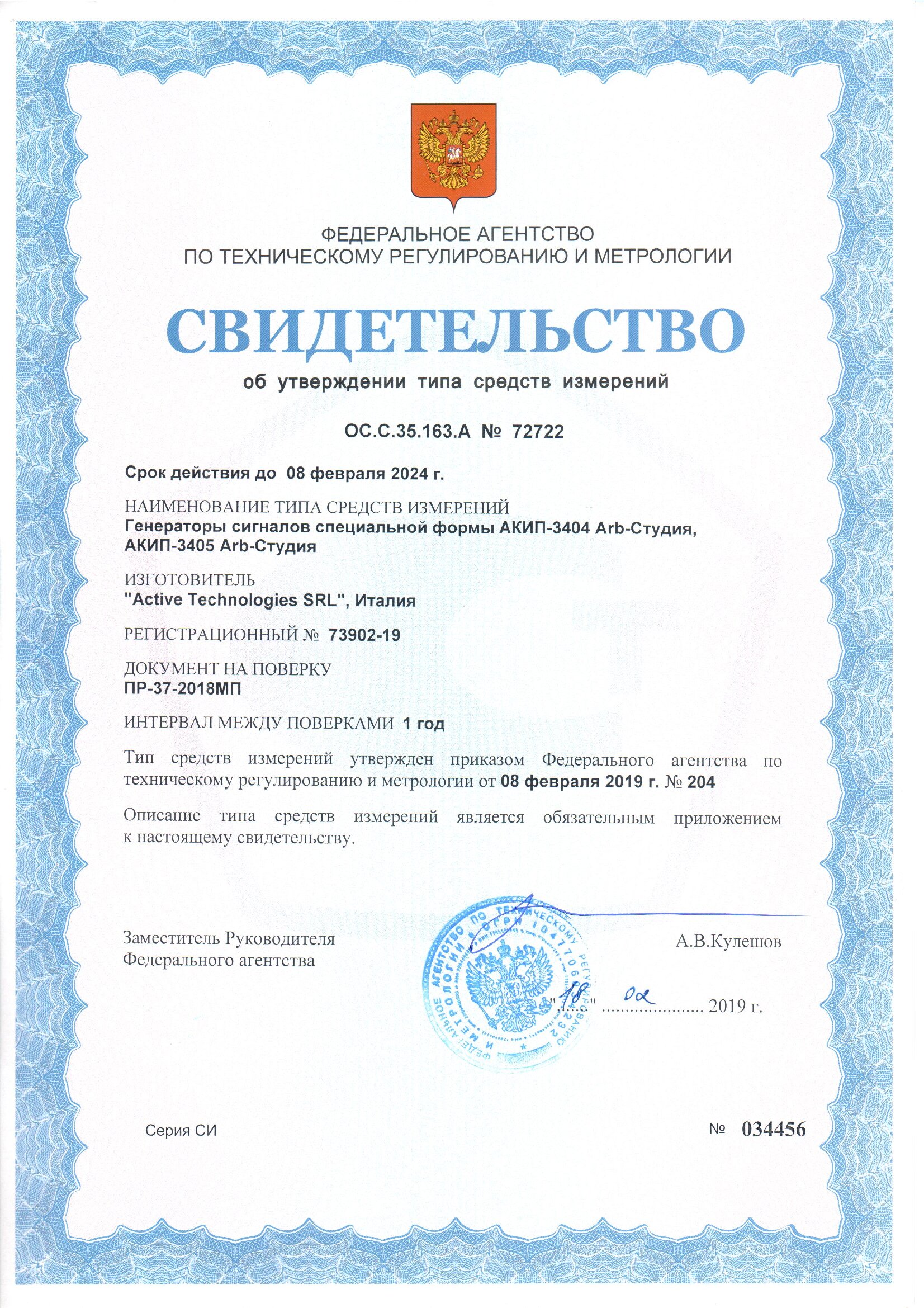

Госреестр 73902-19
до 08.02.2029

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности генератора сигналов произвольной формы АКИП-3404 Arb-Студия:

2 канала ( АКИП - 3404 Arb - Студия ) и 4 канала ( АКИП - 3405 Arb - Студия )
Генератор произвольной формы по технологи и ARB и прямого цифрового синтеза по технологии DDS
Диапазон частот: 2 мк Гц ... 1 25 МГц
Разрядность ЦАП : 16 бит – режим ARB ; режим DDS
Частота дискретизации до 1 Г Гц ( в режиме интерполяции )
Максимальная длина памяти для формирования сигнала 2 М Б
Режим формирования произвольного сигнала из различных сегментов (1... 1024) с возможностью циклического повторения сегмента в последовательности (1... 8.589.934.591 )
Возможность формирования сигнала по заданной математической формуле
Генерация выходного сигнала из нескольких составляющих компонент путем математических функций
Цифровая модуляция: AM, ASK
Поддержка мультиканального (до 8 генераторов ) синхронного режима работы (макс. до 32 каналов)
Генератор кодовых логических последовательностей ( Digital Pattern ): 1 выход - 3404 (18 каналов), 2 выхода - 3405 (36 каналов ) - модели с опцией D
Синхровход и синхровыход , интерфейс USB
ПО для формирования сигналов произвольной формы

Технические характеристики генератора сигналов произвольной формы АКИП-3404 Arb-Студия:

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	АКИП - 3404 Arb - Студия, АКИП - 3404 Arb - Студия c опцией D	АКИП - 3405 Arb - Студия, АКИП - 3405 Arb - Студия c опцией D
ВЫХОДНЫЕ ПАРАМЕТРЫ	Число выходных каналов	2	4
	Выходной уровень	24 Впик (без нагрузки/ ХХ) 12 Впик на нагрузке 50 Ом
	Диапазон частот (Cинус)	2 мк Гц ...1 25 МГц
	Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, Sin X / X , Гауссовский и экспоненциальный сигналы, шум постоянное напряжение
	Погрешность установки уровня синусоидального сигнала на частоте 1 кГц	± 0. 25 %
	Неравномерность АЧХ относительно 1 кГц	0,1 дБ при частоте 0... 125 МГц ( при уровне 1 Вскз )
ПРОИЗВОЛЬНАЯ ФОРМА	Диапазон частот	2 мк Гц ... 65 МГц (Импульс, меандр) 2 мкГц ... 31,25 МГц (Треугольник пила)
	Частота дискретизации	4 Гц ...250 МГц
	Длина памяти	2 Мб / канал
	Разрешение по вертикали	16 бит
	Минимальный размер осциллограммы	8 точек
	Время нарастания	< 3.5 нс
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ	Количество сегментов	1...1024
	Количество повторений сегментов	1... 8 . 589 . 934 . 59 1
	Минимальная длительность сегмента	16 нс
МОДУЛЯЦИЯ	Виды модуляции	AM, ASK, пользовательская
	Несущая	Стандартная или произвольная форма
ГЕНЕРАТОР КОДОВЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ ( DIGITAL PATTERN – МОДЕЛИ С ОПЦИЕЙ D )	Число каналов	18	36
	Частота дискретизации	125 МГц для побитовой последовательности 250 МГц для последовательности заданной длины
	Выходной уровень	1,2...3,6 В
	Длина памяти	2 Мб
	Число слотов	1	2
	Режимы генерации	Параллельный; 1, 2 и 4 - проводный последовательный
ОБЩИЕ ДАННЫЕ	Напряжение питания	12 В постоянное
	Габаритные размеры	1
	Масса	1,8 кг

Комплектация AКИП-3404 Arb-Студия (c опцией D)

Комплект поставки АКИП-3404 Arb-Студия

№	Наименование	АКИП - 3404 Arb - Студия Базовая модель	АКИП - 3404 Arb - Студия c опцией D
1	Генераторы сигналов АКИП-3404 Arb-Студия	1	1
2	Сетевой шнур	1	1
3	Блок питания (Адаптер)	1	1
4	Кабель USB	1	1
5	Руководство по эксплуатации	1	1
5	ПО (CD - диск)	1	1
5	Кабель - шлейф для подключения 18 цифровых каналов	-	1
