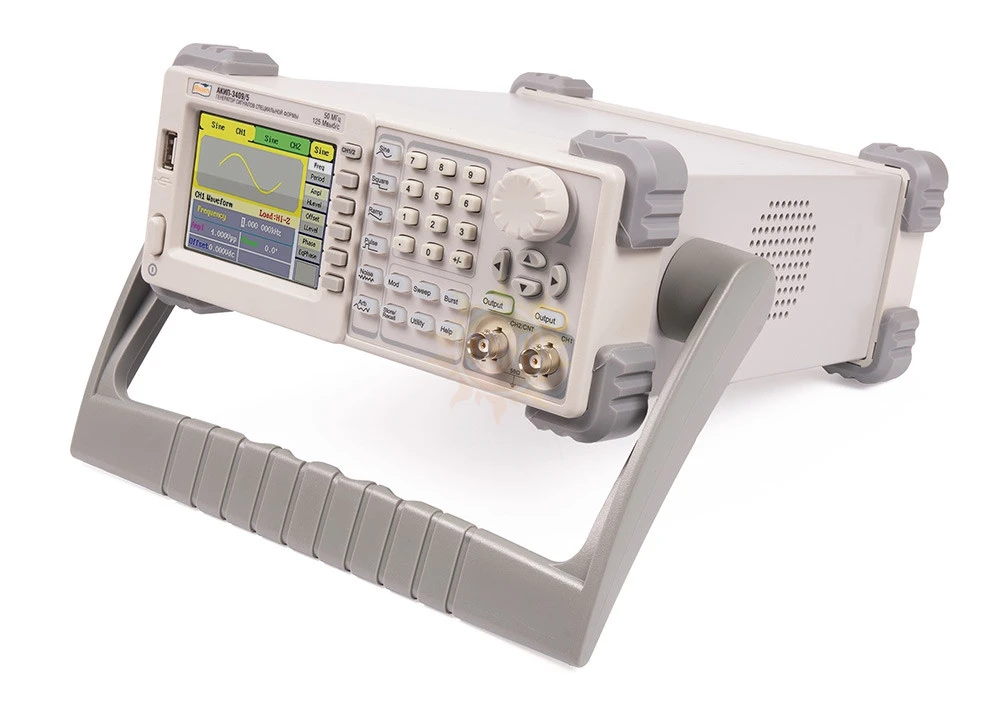

АКИП-3409/2 - генератор сигналов специальной формы

распечатать описание в PDF

Артикул: АКИП-3409/2

АКИП-3409/2 - генератор сигналов специальной формы

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

10 МГц

Виды модуляции

АМн, ЧМн, ШИМ, АМ, ЧМ, ФМ

ГКЧ

да

Интерфейс

USB, опция – GPIB

30 375 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности генератора сигналов специальной формы АКИП-3409/2

2 канала (два независимых выхода)
Диапазон частот (синус): 1 мкГц – 10 МГц; для меандра до 10 МГц
Разрешение по частоте 1 мкГц
Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 тысяч точек
Использование прямого цифрового синтеза (DDS)
Погрешность установки частоты ±1×10^-4
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный, импульс, белый шум
Режим формирования сигнала произвольной формы (45 видов)
Виды модуляции: АМ, ФМ, ЧМ, ЧМн, ФМн, АМн, ШИМ
Режим: ГКЧ (свипирование), формирование пакета (Burst) 1…50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0,1° … 360°
Вход внешнего ОГ (10 МГц), синхронизация (вход и выход)
Частотомер: 100 мГц … 200 МГц
Интерфейс USB (ДУ, программирование), опция GPIB (КОП)
ПО для формирования сигналов СПФ (EasyWave)
Цветной графический дисплей (диаг.9 см, 320×240)

Технические характеристики генератора сигналов специальной формы АКИП-3409/2

Параметр	Значение
Выходные параметры (канал 1/канал 2)
Частотный диапазон (для синуса)	1 мкГц – 10 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±1х10^-4
Выходной уровень	Канал 1	Канал 2
	2 мВ_{пик-пик} - 10 В_{пик-пик} (50 Ом, ≤10 МГц)	2 мВ_{пик-пик} - 3 В_{пик-пик} (50 Ом)
	2 мВ_{пик-пик} - 5 В_{пик-пик} (50 Ом >10 МГц)	4 мВ_{пик-пик} - 6 В_{пик-пик} (1 МОм)
	4 мВ_{пик-пик} - 20 В_{пик-пик} (1 МОм ≤ 10 МГц)
	4 мВ_{пик-пик} - 10 В_{пик-пик} (1 МОм > 10 МГц)
Выходное сопротивление	1 МОм/ 50 Ом
Синусоида
Погрешность установки уровня на 100 кГц	±(0,3 дБ + 1 мВ_{пик-пик})
Фазовый шум	-180 дБн/Гц при отстройке 10 кГц
КНИ (коэффициент нелинейных искажений)	< 0,2 % (до 20 кГц, 1 В_{пик-пик})
Коэффициент гармоник	≤ -60 дБн до 1 МГц
	<-53 дБн до 5 МГц
	< -35 дБн до 25 МГц
	<-32 дБн до 50 МГц
Постоянное смещение
Диапазон (в зависимости от выходного уровня)	Выходная амплитуда при изменении постоянного смещения не нормируется
	Канал 1: ±5 В (50 Ом) В; ±10 В (1 МОм)
	Канал 2: ±1,5 В (50 Ом) В; ±3 В (1 МОм)
Погрешность установки	±(1 % от смещения +3 мВ)
Меандр
Частотный диапазон	1 мкГц – 10 МГц
Время нарастания/спада	< 12 нс
Выброс	<5 %
Перестраиваемая скважность	20 – 80 % (до 10 МГц)
	40 – 60 % (до 20 МГц)
	50 % (до 25 МГц)
Погрешность установки скважности	±1 % + 20 нс (для скважности 50 %)
Джиттер	0,01 %
Пила, треугольник
Диапазон частот	1 мкГц – 300 кГц
Нелинейность	<0,1%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	500 мкГц – 5 МГц
Длительность импульса	От 16 нс (разрешение 8 нс)
Время нарастания/спада	< 7 нс
Диапазон изменения скважности	0,1% - 99,9%
Выброс	<5%
Джиттер	8 нс
Белый шум
Полоса частот (белый шум)	10 МГц
Произвольная форма (СПФ)
Диапазон частот	1 мкГц – 5 МГц
Длина памяти	16 тысяч точек
Разрешение ЦАП	14 бит
Частота дискретизации	125 МГц
Память	10 ячеек
Параметры сигнала	Минимальное время нарастания 7 нс, джиттер 8 нс
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Виды запуска	По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу
Нач./конеч. фаза	0° - +360°
Период повторения	1 мкс – 500 с
Источник строб-импульса	Внешний
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
Девиация частоты	0 – 0,5*полоса пропускания, разрешение 10 мкГц
Коэффициент АМ	0 - 120 % (АМ)
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
Диапазон установки девиации фазы	0º - 360,0º, разрешение 0,1º
ЧМН, АМН
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 2 мГц – 50 кГц)
ШИМ
Диапазон частот	500 мкГц – 10 МГц
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Уровень внешней модуляции	-6 В - +6 В
ГКЧ
Формы несущей	Синус, меандр, пила, произвольная
Время качания	1 мс - 500 с
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Частотомер
Частотный диапазон	100 мГц - 200 МГц
Разрешение	6 разрядов
Измерения	Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
Статистика	относительные значения (PPM)
Входной импеданс	1 МОм/ 50 Ом
Чувствительность	50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц)
Общие данные
ЖК-дисплей	Цветной графический, диагональ 9 см, разрешение: 320х240
Напряжение питания	220 В (±15 %), 50 / 60 Гц
Габаритные размеры	105 × 229 × 280 мм
Масса	2,6 кг

Комплект поставки АКИП-3409/2

№	Наименование	Количество
1.	Генератор сигналов специальной формы АКИП-3409/2	1
2.	Сетевой шнур	1
3.	Руководство по эксплуатации	1
4.	USB кабель	1
5.	Диск с ПО	1
