АКИП 3416/1

распечатать описание в PDF

Артикул: АКИП-3416/1

Количество каналов

Частотный диапазон ОТ

1 мГц

Частотный диапазон ДО

100 кГц

Виды модуляции

АМ

ГКЧ

да

Форма сигнала

синусоида, прямоугольник, треугольник,
импульс

204 840 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП 3416/1

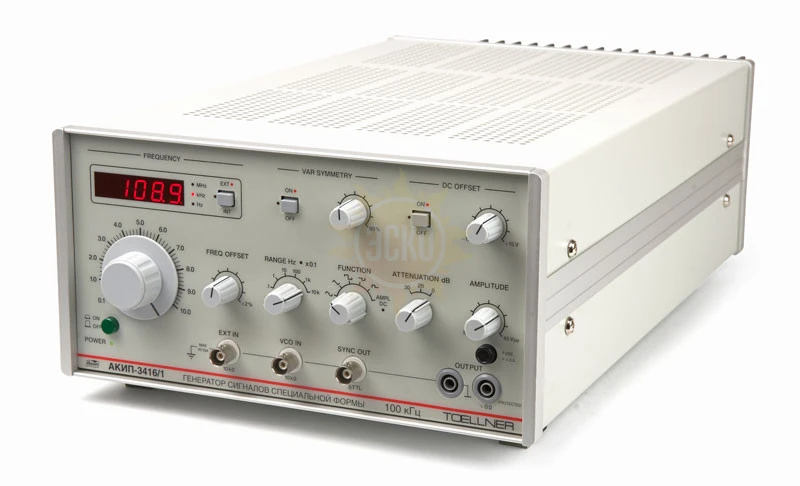

Генератор сигналов специальной формы АКИП- 3416/1

1 вых. канал
Диапазон частот: 1 мГц – 100 кГц (6 поддиапазонов)
Выходное напряжение 45 мВ…45 Впик-пик
Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс
Режим усилителя (вход внешнего сигнала)
Синхровыход ТТЛ-уровня
Вход внешней модулирующей частоты VCO (ГУН)
Встроенный частотомер
Защита выхода от обратных напряжений
Компактный размер, алюминиевый корпус

Характеристики АКИП 3416/1

Параметр	Значение
Выходные параметры
Частотный диапазон	1 мГц – 100 кГц
Смещение частоты	±2%
Погрешность установки частоты	±2 е.м.р. (2 % от полной шкалы в используемом масштабе)
Выходной уровень	45 мВпик-пик - 45 Впик-пик 22,5 мВпик-пик – 22,5 Впик-пик в импульсе
Выходное сопротивление	Около 0 Ом
Защита выхода	Предохранитель от обратного напряжения £120 В
Ослабление	20/ 30 дБ (фиксированное)
Постоянное смещение
Диапазон (AC + DC)	±15 В
Синусоида
Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 8 Ом)	<0,5 % для частот < 50 кГц
Прямоугольник
Время нарастания/спада	<0,8 мкс
Выброс
Скважность	10% - 90% (регулировка до 10 кГц)
Треугольник
Нелинейность	<1% для частот < 100 кГц
Импульс
Время нарастания/спада	<0,8 нс
Выброс
Режим усилителя
Усиление	20 дБ (регулируемое)
Диапазон усиления	0…100 кГц
Суммарные гармонические искажения	< 0,2 % до 100 кГц
Сопротивление входа	10 кОм
Входы/выходы
Выход синхронизации	Сигнал ТТЛ-уровня, 50 Ом
Вход внешней модуляции	5 В, изменение частоты 1:1000
Выход модуляции	0…5 В, изменение частоты 1000:1
Внешний вход	Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера
Частота
Диапазон частот
Разрешение	4 или 5 разрядов с автовыбором диапазона
Погрешность	±2 е.м.р.
Чувствительность	150 мВскз при 250 мВскз при >10 МГц
Входное сопротивление	1 МОм, 120 пФ
Защита входа	15 Вскз
Общие данные
Напряжение питания	~115/230 В (±10 %), 43 Гц (потребл. < 30 ВА)
Габаритные размеры	265 × 147 × 480 мм
Рабочая температура	0…50 °С
Масса	7 кг

Комплектация АКИП 3416/1

№	Наименование	Количество
1.	Генератор АКИП-3416/1	1
2.	Сетевой шнур	1
3.	Руководство по эксплуатации	1
4.	Соединительный кабель BNC	1
5.	Нагрузка 50 Ом	1
6.	Адаптер BNC – гнездо 4 мм; Адаптер BNC – штекер 4 мм	1
7.	Тройник BNC; Аттенюатор 40 дБ	1
