АКИП-3421А

распечатать описание в PDF

Артикул: АКИП-3421А

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

300 МГц

Виды модуляции

ЧМн, ФМн, ШИМ, АМ, ЧМ, ФМ

Интерфейс

USB, LAN

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

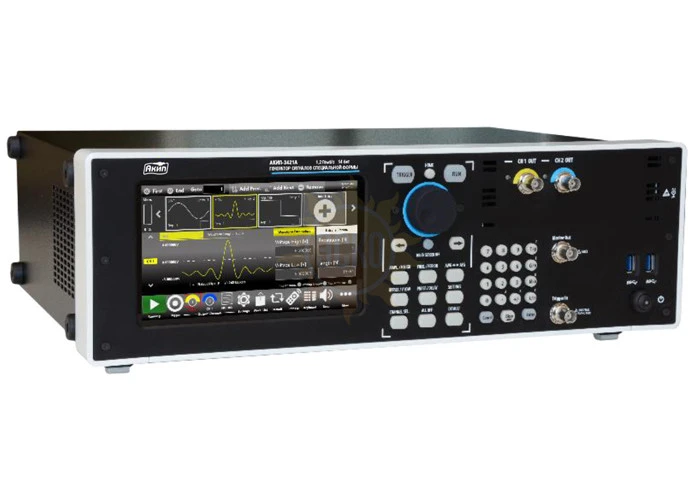

Особенности генератора cигналов специальной формы АКИП-3421А:

Аналоговые каналы: 2 (полностью независимые);
Опция - цифровые каналы: 8;
Диапазон частот (синус): 1 мкГц – 300 МГц;
Разрешение по частоте 1 мкГц;
Разрядность ЦАП 14 бит;
Частота дискретизации 1,2 ГГц;
Память 2/64/128 МБ/канал в зависимости от опции;
Два режима работы генератора: основной (DDS - прямой цифровой синтез), расширенный (AWG – формирование сигналов произвольной формы);
Внутренний опорный генератор: 10^-6;
Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и другие (12 видов);
Режим формирования сигнала произвольной формы до 400 МГц;
Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ;
Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции;
Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
Под управлением ОС Windows 10;
Интерфейсы: USB, LAN, DVI, VGA;
Высота 3U, возможность монтажа в 19” стойку (опция).

Технические характеристики генератора cигналов специальной формы АКИП-3421А:

Параметр	Значение
	АКИП-3421А (2М)	АКИП-3421А (64М)	АКИП-3421А (128М)
Выходные параметры
Число каналов	2 – аналоговые 2 – маркеры 8 – цифровые (опция)
Частотный диапазон (для синуса)	1 мкГц … 300 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±10-6
Выходное сопротивление	50 Ом, 5 Ом
Выходной уровень (50 Ом)	0 … 6 Впик-пик (опционально до 12 Впик-пик)
Погрешность установки уровня	±(1% от уст. + 5 мВ) Синус, 1 кГц, смещение 0 В, уровень > 5 мВпик-пик < 0,5 мВ (5 разрядов)
Тип разъема аналоговых каналов	BNC
Постоянное смещение
Диапазон смещения постоянной составляющей (50 Ом)	-3 … +3 В (опционально: -6 … +6)
Погрешность установки	±(1% от уст. + 10 мВ)
Синусоида
Неравномерность АЧХ относительно 1 кГц	± 0,5 дБ (DC ... 300 МГц, 1 Впик-пик)
Частотный диапазон	1 мкГц … ≤ 70 МГц: 6 Впик-пик 70 МГц … ≤ 120 МГц: 4,5 Впик-пик 120 МГц … ≤ 180 МГц: 3 Впик-пик 180 МГц … 300 МГц: 1,5 Впик-пик
Коэффициент гармоник (при уровне не более 1 Впик-пик)	1 мкГц … ≤ 10 МГц: <-60 дБн 10 МГц … ≤ 50 МГц: <-55 дБн 50 МГц … ≤ 100 МГц: <-45 дБн 100 МГц … 300 МГц: <-30 дБн
КНИ (коэффициент нелинейных искажений)	<0,1 % (10 Гц ... 20 кГц, 1 Впик-пик)
Негармонические составляющие (при уровне не более 1 Впик-пик)	1 мкГц … ≤10 МГц: <-65 дБн 10 МГц … 300 МГц: <-55 дБн
Фазовый шум (при уровне не более 1 Впикпик, отстройка 10 кГц)	<-120 дБн/Гц (10 МГц)
Меандр
Частотный диапазон	1 мкГц … ≤ 40 МГц: 6 Впик-пик 40 МГц … ≤ 80 МГц: 5 Впик-пик 80 МГц … ≤ 150 МГц: 3,5 Впик-пик
Время нарастания/спада	2 нс … 1000 с
Выброс	2%
Джиттер	<20 пс
Пила, треугольник
Диапазон частот	1 мкГц … 15 МГц
Нелинейность	≤0,1%
Перестраиваемая скважность	0,0 – 100,0%
Импульс
Диапазон частот	1 мкГц … ≤ 5 МГц: 6 Впик-пик 5 МГц … ≤ 60 МГц: 5 Впик-пик 60 МГц … ≤ 150 МГц: 3,5 Впик-пик
Длительность импульса	От 2,5 нс
Время нарастания/спада	2 нс … 1000 с, разрешение 2 пс
Диапазон изменения скважности	0,1% … 99,9%
Выброс	2%
Джиттер	<20 пс
Произвольная форма (СПФ)
Диапазон частот	1 мкГц … 150 МГц
Длина памяти	2 … 16 тысяч точек – стандартный режим
	Расширенный режим: 16 … 2 МБ	Расширенный режим: 16 … 64 МБ	Расширенный режим: 16 … 128 МБ
Разрешение ЦАП	14 бит
Частота дискретизации	1,2 ГГц
Минимальное время нарастания/спада	1,1 нс
Джиттер	800 пс
Пакетный режим
Формы сигналов	Стандартные формы сигналов (кроме: DC, шум) + СПФ
Режим запуска	Синхронизированный или по строб-импульсу
Число импульсов в пакете	1 … 4294967295 импульсов или бесконечно
ГКЧ
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Время качания	40 нс ... 2000 с ± 1 %
Погрешность установки времени качания	≤ 0,4 %
Закон качания	Линейный, логарифмический, пошаговый, пользовательский
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц)
Модулирующее колебание (внешнее)	до 8 МГц
Коэффициент АМ	0 ... 120 % (АМ)
ФМ
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота до 48 МГц)
Модулирующее колебание (внешнее)	до 8 МГц
Диапазон установки девиации фазы	0º ... 360º
ЧМН, АМН
Формы несущей	Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %)
Частота модуляции	500 мкГц ... 48 МГц
Модулирующее колебание (внешнее)	до 8 МГц
Частота скачка ЧМн	1 мкГц ... 300 МГц
Скачок фазы ФМн	0º ... 360º
ШИМ
Формы несущей	Импульс
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная
Частота модуляции	500 мкГц ... 48 МГц
Модулирующее колебание (внешнее)	до 8 МГц
Диапазон девиации	0% ... 50% от периода импульса
Цифровые каналы (опция)
Число каналов	8
Тип разъема	Mini-SAS HD (на задней панели)
Выходное сопротивление	5 Ом
Выходной стандарт	LVDS - низковольтная дифференциальная передача сигналов
Время нарастания/спада	< 1 пс
Частота дискретизации	1,2 ГГц
Дополнительные входы/выходы
Маркер	1 канал, тип SMA, 50 Ом, выходной уровень: 1 В ... 2,5 В (разреш.: 10 мВ)
Синхровход/Строб	тип SMA; 50 Ом / 1 кОм; входной уровень: -10 В ... 10 В (разреш.: 50 мВ); защита входа ≤ ±15 В; минимальная длительность импульса 3 нс
ОГ вход	Тип SMA, 50 Ом, входной уровень: - 4 дБм ... 11 дБм; диапазон частот: 5 МГц ... 100 МГц
ОГ выход	Тип SMA, 50 Ом, 10 МГц, 1,65 Впик-пик
Внешняя модуляция	Тип SMA, 1 канал, > 2 МОм, полоса пропускания: 8 МГц (дискретность 40 МГц); выходной уровень: -0,5 В ... +0,5 В
Общие данные
Дисплей	Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный. Разрешение: 1024х600
Операционная система	Windows 10
Интерфейс	USB (2-USB 2.0), LAN
Выходы (задняя панель)	2-PS/2 (мышь, клавиатура), порт внешнего монитора
Напряжение питания	100…240 В, 50 / 60 Гц
Габаритные размеры	135 × 445 × 320 мм Возможность монтажа в 19" стойку (опция Rack Mount), высота 3U
Масса	9,5 кг

Комплектация АКИП-3421А

Комплект поставки АКИП-3421А

№	Наименование	Количество
1	Генератор АКИП-3421А в выбранном исполнении	1
2	Шнур питания	1
3	Заводской сертификат соответствия	1
4	Руководство по эксплуатации	1
