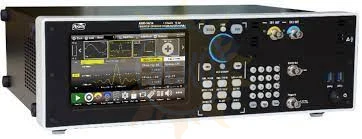

Генератор сигналов произвольной формы АКИП-3424-2 (64М)

Генераторы сигналов произвольной формы АКИП-3424-2

Приборы серии АКИП-3424 представляют собой многофункциональные генераторы сигналов, которые объединяют несколько функций в одном приборе, включая функциональный генератор, генератор сигналов произвольной формы, генератор цифровых последовательностей.

Генераторы серии АКИП-3424 сочетают в себе гибкость аппаратной части за счет комбинации двух технологий, улучшенного режима DDS для создания сигналов специальной формы и TrueArb для создания сигналов произвольной формы.

Режим сигналов специальной формы (AFG) позволяет пользователю быстро вносить изменения в параметры сигнала, создавать или дополнять существующие формы сигналов в упрощенной форме.

Режим создания сигналов произвольной формы (AWG) позволяет пользователю создавать сложные волновые формы аналоговых и цифровых сигналов и шаблонов, вставлять их в последовательность, применять циклы и переходы.

Режим последовательных данных (PAT) предназначен для генерации потока двоичной информации. До 8 аналоговых каналов потока данных, режим генерации псевдослучайной двоичной последовательности (PRBS)

Ключевые возможности и сферы применения генератора СПФ АКИП-3424:

• Память до 2 МБ / 64 МБ /128 МБ на канал в зависимости от исполнения
• Режим формирования произвольного сигнала (до 16384 сегментов)
• До 32 аналоговых и 128 цифровых полностью синхронизированных каналов.
• Генератор кодовых последовательностей.
• Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ШИМ
• Возможность использования в системах цифровой модуляции для создания I/Q-сигналов.
• Опциональный высоковольтный выход (до 12 Впик-пик) на нагрузке 50 Ом и смещением до ± 2,5 В.
• Высота 3U, возможность монтажа в 19” стойку (опция)

Применение: автомобильная промышленность, интернет вещей (IoT) и индустрия 4.0

Современные автомобили включают в себя множество сложных электронных блоков управления (ЭБУ) с очень чувствительными электронными компонентами. ЦАП с 14-битным вертикальным разрешение в сочетании с высокой частотой дискретизации и опциональным диапазоном выходного уровня 12 Впик-пик (24 Впик-пик при высокоомной нагрузке) делают генераторы серии АКИП-3424 незаменимыми инструментами для успешного решения новых задач тестирования в автомобильной промышленности.

Беспроводные технологии являются движущей силой следующей промышленной революции, выводя производительность и эффективность на новый уровень. Производство становится более интеллектуальным, гибким и динамичным. В результате беспроводная связь становится еще более критичной для бизнеса, что приводит к очень высоким требованиям в отношении надежности, времени ожидания и безопасности.

Новая серия генераторов АКИП-3424 в полной мере отвечает данным требованиям и дает возможность имитировать сложные I/Q-модулированные сигналы для моделирования, разработки и тестирования беспроводных устройств или работы в приложениях Интернета Вещей (IoT) и индустрии 4.0.

Особенности:

• Эмуляция сигналов шин CAN, CAN-FD, LIN, Flexray, SENT для поиска и устранения неисправностей.
• Эмуляция сигналов шин 100BASE-T1, 1000BASE-T1, BroadR-Reach для тестирования на устойчивость к помехам.
• Тестирование электронных компонентов при низком напряжении используемых в автомобилях.
• Имитация сигналов датчиков, генерация сигнала на основе реально собранных данных с помощью осциллографов высокого разрешения.
• Эмуляция сигналов полупроводниковых структур (МОП, MOSFET) для тестирования и определения оптимальных характеристик.
• Эмуляция амплитудного сигнала управления затвором MOSFET для определения характеристик и оптимизации MOSFET
• Тестирование датчиков MEMS (акселерометры и гироскопы) напряжение до 24 В и временем нарастания сигнала 2,5 нс.
