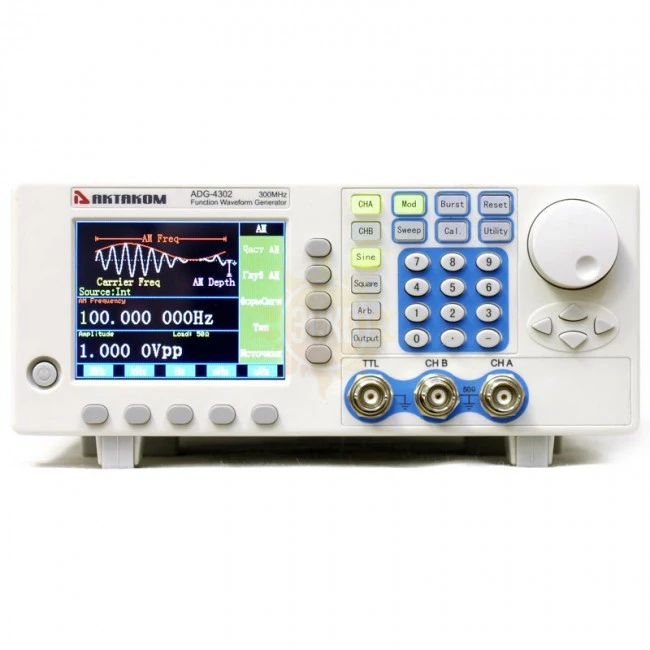

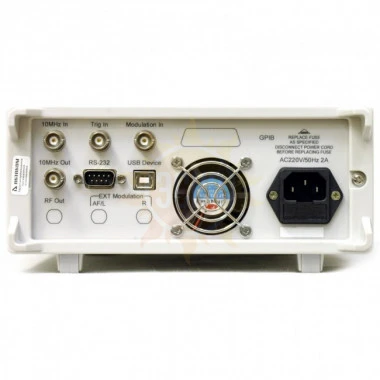

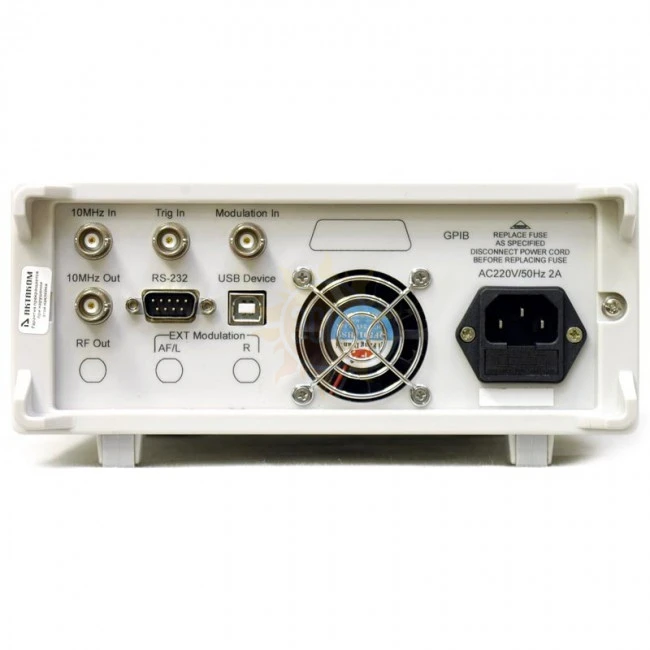

Актаком ADG-4302

Канал А

Частота

Частотный диапазон (синус)

1 мкГц ~ 300 МГц

Частотный диапазон (прямоугольник

1 мкГц ~ 80 МГц

Разрешение

1 мкГц (несущая частота ≤ 80 МГц) 1 Hz (несущая частота > 80 МГц)

Точность

±1 ppm

Форма

Тип

Синус, Прямоугольник

Выходной уровень

Диапазон

-127 дБм ~ +13 дБм (-127 дБм ~ -117 дБм, типичное)

Разрешение

0,1 дБ

Точность

±1 дБ (выходной уровень ≥ -105 дБм)

±2 дБ (выходной уровень ≥ -117 дБм)

КСВН

< 1,8

Выходной импеданс

50 Ом (типичное)

Спектральная чистота

Частотные искажения

Гармонические: < -30 дБн (вых. уровень ≤ 4 дБм)

Негармонические: <-40 дБн (вых. уровень ≤ 4 дБм, девиация несущей ≥ 5 кГц)

Субгармоники: <-40 дБн (вых. уровень ≤ 4 дБм)

Паразитная ЧМ: < 100 Гц (полоса: 0,3 ~ 3 кГц, СКЗ, < 110 МГц)

Прямоугольник

Время нарастания/спада

≤ 15 нс

Выброс

≤5%

Канал B

Частота

Диапазон

1 мкГц ~ 10 МГц

Разрешение

1 мкГц

Точность

±1 ppm

Форма

Тип

Синус, Прямоугольник, Пила, Импульсный, Sync, экспонента, шумовой, DC

Выходной уровень

Амплитуда

1 мВпп - 10 Впп (50 Ом)

2 мВпп - 20 Впп (высокий импеданс)

Смещение

±5 Впик ac+dc (50 Ом¸)

±10 Впик ac+dc (высокий импеданс)

Разрешение

10 мВпп

Точность (1 кГц синус)

±(1% уст.знач. + 10 мВпп)

Неравномерность АЧХ (1 кГц, 1 Впп, синус)

± 2%, выходная частота ≤ 1 МГц

± 5%, выходная частота ≤ 5 МГц

± 15%, выходная частота ≥ 5 МГц

Выходной импеданс

50 Ом (типичное)

Защита

Короткое замыкание, реле перегрузки с автоматическим отключением входа

Сигнал

Прямоугольник

Время нарастания/спада ≤ 50 нс Коэф. заполнения: 0.01%-99.99%

Импульс

Время нарастания/спада ≤ 50 нс

Длительность: 200 нс ~ 20 с Разрешение: 20 нс

Пила

Симметрия: 0.0% ~ 100.0%

Модуляция (Канал А)

АМ

Глубина

1~120% (несущая частота ≤ 80 МГц, вых. уровень ≤ 4 дБм) 1~80% (несущая частота > 80 МГц, вых. уровень ≤ 4 дБм)

Разрешение

1%

Точность

±(7% уст.значения +1.5%)

Диапазон модуляции

1 мкГц ~ 20 кГц (внутренняя) 20 Гц ~ 20 кГц (внешняя)

Искажения

<2% (внутр. 1 кГц, глубина 30%, диапазон 0.3 ~ 3 кГц )

Паразитная АМ

<0.1% (полоса 0.05 ~ 15 кГц, AVG)

ЧМ

Макс. смещение частоты

fc/2 (Несущая + девиация ≤80,1 МГц; несущая частота ≤ 80 МГц)

0 ~ 100 кГц (несущая частота > 80 МГц)

Разрешение девиации

1 мкГц (несущая частота ≤ 80 МГц) 100 Гц (несущая частота > 80 МГц)

Точность

±(5% уст.значения +50 Гц)

Диапазон модуляции

1 мкГц ~ 20 кГц (внутренняя, несущая частота ≤ 80 МГц)
1 мкГц ~ 1 кГц (внутренняя, несущая частота > 80 МГц)
20 Гц ~ 10 кГц (внешняя, несущая частота ≤ 80 МГц)
20 Гц ~ 1 кГц (внешняя, несущая частота > 80 МГц)

Искажения

<2% (внутр. глубина 30%, диапазон 0.3 ~ 3 кГц , смещение > 10 кГц)

ЧМн

Несущая частота и частота скачка

1 мкГц ~ 80 МГц (диапазон FSK < 10 кГц)
80.000001 МГц ~ 120 МГц (диапазон FSK < 2 кГц)
120.000001 МГц ~ 200 МГц (диапазон FSK < 2 кГц)
200.000001 МГц ~ 300 МГц (диапазон FSK < 2 кГц)

Режим запуска

Внутренний Внешний (TTL уровень, нижний - несущая частота, верхний - частота скачка)

ФМн

Диапазон фаз

0~360° (фаза 1, фаза 2)

Разрешение

0,1°

Период повторения

0,1 мс ~ 800 с

Режим запуска

Внутренний Внешний (TTL уровень, нижний - фаза 1, верхний - фаза 2)

Вход внешней модуляции

Диапазон уровней

±2,5 В

Входной импеданс

15 кОм

Частота

DC ~ 10 кГц

Формирование пачек импульсов (Канал А) (несущая частота ≤ 80 МГц)

Кол-во импульсов

1 ~ 10000

Период повторения

0,1 мс ~ 800 с

Режим запуска

Внутренний Внешний Стробирование (TTL уровень, верхний - выход открыт, нижний - закрыт) Однократный

Свипирование (Канал А)

Режим

Линейный Логарифмический

Время свипирования

1 мс ~ 800 с (линейный, несущая частота ≤ 80 МГц)
100 мс ~ 800 с (логарифм., несущая частота ≤ 80 МГц)

Шаг свипирования

10 мс ~ 800 с (линейный, несущая частота > 80 МГц)

Частотные поддиапазоны

100 мкГц ~ 80 МГц; 80.000001 МГц ~ 120 МГц; 120.000001 МГц ~ 200 МГц; 200.000001 МГц ~ 300 МГц

Режим запуска

Внутренний Внешний: ≤ 1 кГц (линейный); ≤ 10 Гц (логарифм.); нараст./спад. фронт Ручной

Тактирование

Вход внешнего тактирования

Частота: 10 МГц ± 35 кГц Амплитуда: 2 Впп ~ 5 Впп Входной импеданс: 2 кОм

Выход внутреннего опорного генератора

Частота: 10 МГц Ампоитуда: >2 Впп Выходной импеданс: 50 Ом (типичное)
