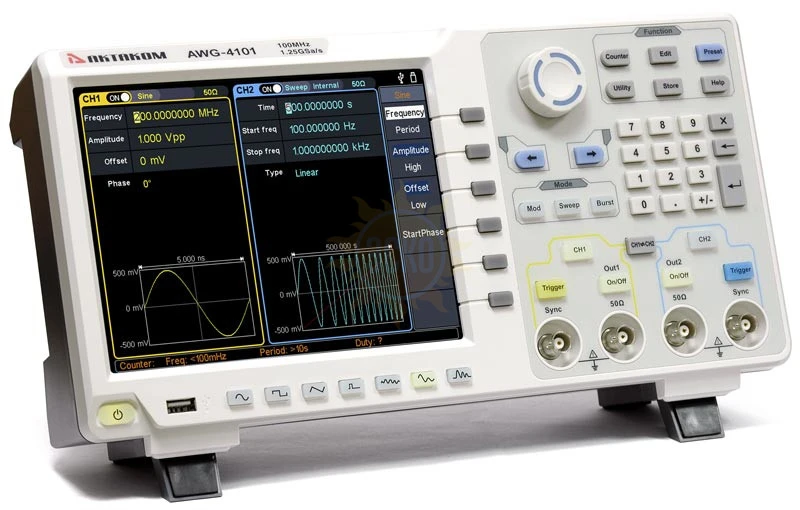

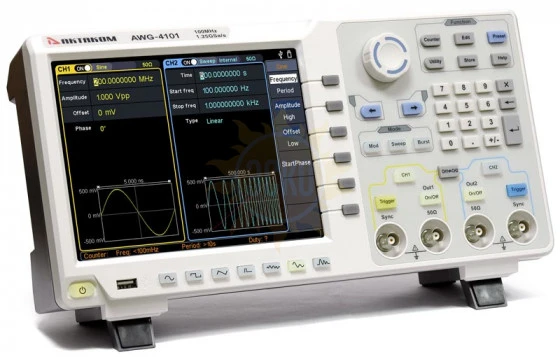

AWG-4101 Генератор сигналов специальной формы

распечатать описание в PDF

Артикул: 44410100

AWG-4101 Генератор сигналов специальной формы

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

100 МГц

Виды модуляции

АМ, ФМ, PM, ASK, PSK, PWM, BPSK, 3FSK, 4FSK, OSK

Интерфейс

USB, LAN

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Особенности генератора сигналов специальной формы AWG-4101:

Технология цифрового синтеза;
Максимальная частота генерации до 100 МГц;
Высокая стабильность опорного генератора 1 ppm;
Наилучшее разрешение по частоте 1 мкГц;
Разрешение по вертикали 14 бит;
Низкий уровень фазовых шумов -110 дБн/Гц;
Максимальная длина точек, участвующих в формировании сигнала до 1 М;
152 встроенные формы сигналов, распределенных по 6 группам;
Формирование сигналов произвольной формы;
Широкий спектр встроенных модуляций AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM;
Функция свипирования и пакетный режим;
Встроенный генератор гармоник до 16 порядка;
7-ми разрядный частотомер с диапазоном от 100 мГц до 200 МГц;
Поддержка управления SCPI-командами и LabVIEW.

Характеристики Aktakom AWG-4101

Параметр		Значение
Максимальная выходная частота		100 МГц
Количество каналов		2
Частота дискретизации		1,25 Гвыб/сек
Вертикальное разрешение		14 бит
Форма сигнала		Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 152 типа Произвольная форма Гармоники
Частотные характеристики
Диапазон	синусоидальный сигнал	1 мкГц ... 100 МГц
	прямоугольный сигнал	1 мкГц ... 40 МГц
	импульсный сигнал	1 мкГц ... 25 МГц
	пилообразный сигнал	1 мкГц ... 5 МГц
	гармоники	1 мкГц ... 50 МГц
	белый шум	120 МГц (-3 дБ, тип.)
	встроенные формы	1 мкГц ... 15 МГц
	произвооьная форма	1 мкГц ... 50 МГц
Разрешение по частоте		1 мкГц
Точность установки (18°C ... 28°C)		±1 ppm
Синусоидальный сигнал
Коэффициент гармоник		≤-65 дБн (DC ~ 1 МГц) ≤-60 дБн (>1 МГц ~ 10 МГц) ≤-50 дБн (>10 МГц ~ 120 МГц) ≤-45 дБн (>120 МГц)
Общие гармонические искажения		<0.05% (10 Гц ~ 20 кГц, 1 Вп-п)
Негармонические искажения (типичное, 0 дБм)		<-70 дБн (DC ~ 10 МГц) <-70 дБн + 6 дБ/октава (> 10 МГц)
Фазовый шум (типичное, 0 дБм)		-110 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания / спада		≤ 5 нс
Выброс		≤ 3 %
Коэффициент заполнения		50%
Джиттер (скз)		300 пс + 100 ppm
Треугольный сигнал
Симмметрия		0 ... 100%
Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия)		≤1%
Импульсный сигнал
Длительность		12 нс ... 996875 с
Время нарастания / спада		≤ 7 нс
Выброс		<3%
Джиттер (скз)		300 пс + 100 ppm
Гармоники
Порядок гармоник		≤ 16
Тип гармоники		четная, нечетная, все, пользовательская
Амплитуда / Фаза		может задаваться для каждой гармоники
Пользовательская (произвольная) форма
Количество точек, участвующих в формировании сигнала		2...1 М точек
Вертикальное разрешение		14 бит
Время нарастания / спада		<7 нс
Джиттер (скз)		3 нс
Амплитуда
Амплитуда (50 Ом)		1 мВп-п -10 Вп-п (≤ 40 МГц) 1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц) 1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц) 1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)
Амплитуда (выс. импеданс)		2 мВп-п -20 Вп-п (≤ 40 МГц) 2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц) 2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц) 2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц)
Вертикальное разрешение		1 мВп-п или 4 разряда
Точность (1 кГц, синус, DC смещение = 0)		±(1 %+1 мВп-п)
DC смещение
Диапазон (DC)		±5 Впик - амплитуда Впп/2 (50 Ом) ±10 Впик - амплитуда Впп/2 (высокий импеданс)
Погрешность		±(1% + 1 мВ + амплитуда Впп *0,5%)
Разрешение		1 мВп-п или 4 разряда
Модуляция
Тип модуляции		АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн ( ФМн, бинарная ФМн)
AM Модуляция
Несущая		синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, белый шум, специальной формы
Коэффициент модуляции		0% ... 100%
Частота модуляции		2 мГц ... 100 кГц
ЧМ Модуляция
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, белый шум, специальной формы
Частота модуляции		2 мГц ... 100 кГц
ФМ Модуляция
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, белый шум, специальной формы
Девиация		0 ... 180°
Частота модуляции		2 мГц ... 100 кГц
Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Форма модулирующего сигнала		меандр (50% скважность)
Частота переключения ЧМн		2 мГц ... 1 МГц
Фазовая манипуляция (ФМн, бинарная ФМн)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн)
Форма модулирующего сигнала		меандр (50% скважность)
Частота переключения		2 мГц ... 1 МГц
Амплитудная манипуляция (АМн, ОМн)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний (АМн); Внутренний (ОМн)
Форма модулирующего сигнала		меандр (50% скважность)
Частота переключения		2 мГц ... 1 МГц
ШИМ модуляция
Несущая		импульсный
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, белый шум, специальной формы
Девиация		0%... 100%
Частота модуляции		2 мГц ... 100 кГц
Режим свипирования
Тип свипирования		по частоте
Интервал свипирования		1 мс ... 500 с ± 1%
Закон		линейный / логарифмический
Источник запуска		Ручной, внешний, внутренний
Режим пачек импульсов
Форма		синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период		10 нс ... 500 с
Количество импульсов		1 ... 50000
Источник запуска		внешний
Частотомер
Частотный диапазон		100 мГц ... 350 МГц
Разрешение по частоте		7 разрядов
Измеряемые параметры		частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса
Основные характеристики
Тип дисплея		Сенсорный, ЖК, 8", 800 х 600
Интерфейс		USB device, USB host, LAN
Входы / Выходы		Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора
Питание		100...240 В АС скз, 45...65 Гц
Рабочая температура		0...40 °C
Габаритные размеры		340 x 177 x 90 мм
Масса		2,5 кг
