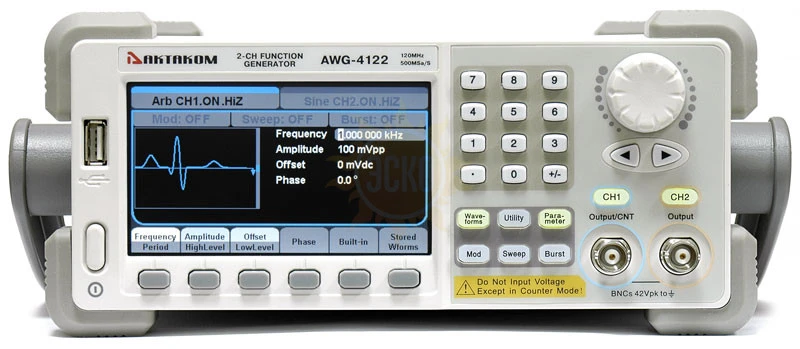

Актаком AWG-4122

Максимальная выходная частота

120 МГц

Количество каналов

2

Форма сигнала

Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
39 типов специальной формы

синусоидальный
сигнал

1 мкГц ~ 120 МГц

прямоугольный сигнал

1 мкГц ~ 40 МГц

импульсный сигнал

1 мкГц ~ 30 МГц

пилообразный и треугольный сигнал

1 мкГц ~ 3 МГц

белый шум (Гаусс)

полоса 100 МГц (-3дБ)

специальной формы

1 мкГц ~ 30 МГц

Разрешение по частоте

1 мкГц

Точность установки (18°C ~ 28°C)

2 ppm

DC-1 МГц

<-54 дБн

1 МГц - 10 МГц

<-46 дБн

10 МГц - 100 МГц

<-36 дБн

100 МГц - 120 МГц

<-30 дБн

Общие гармонические искажения

<0.2% (DC ~ 20 кГц,1 Вп-п)

Негармонические искажения

< -70 дБн (DC ~ 1 МГц)

Фазовый шум

-116 дБн/Гц @ 100 кГц

Время нарастания/спада

< 8 нс

Выброс

< 3 % (1 кГц, 1 Вп-п)

Коэф.заполнения

1 мГц ~ <10 MГц

20% ~ 80%

10 мГц ~ 40 MГц

40% ~ 60%

Ассиметрия

1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения)

Джиттер

100 пс (типичное, СКЗ)

Нелинейность

< 0,1% (1 кГц, 1 Вп-п, 100% симметрия)

Симметрия

0 ~ 100%

Длительность импульса

≥12 нс

Период

25 нс ~ 1 000 000 с

Коэффициент заполнения

0,0001%~99,9999%

Время нарастания/спада

6 нс ~ 6 с, 100 пс разрешение

Выброс

< 3%

Джиттер

<100 пс (типичное, СКЗ)

Максимальное количество точек участвующих в формировании сигнала

16 К (СН1) / 512 К (CH2)

Вертикальное разрешение

14 бит

Частота дискретизации

500 Мвыб/сек

Время нарастания/спада

< 10 нс (типичное)

Джиттер (СКЗ)

< 2 нс

Канал (выход)

CH1 / CH2

Амплитуда (50 Ом)

1 мВп-п -10 Вп-п (≤40 МГц)

1 мВп-п - 5 Вп-п (40 МГц~100 МГц)

1 мВп-п ~ 2,5 Вп-п (100 МГц~120 МГц)

Вертикальное разрешение(100 кГц, синус)

±(1 %+1 мВп-п)

Неравномерность АЧХ (синус, 5 Вп-п)

±0.1 дБ (≤10 МГц)

±0.2 дБ (≤60 МГц)

±0.4 дБ (≤100 МГц)

±0.8 дБ (≤120 МГц)

Задержка между каналами

<1 нс

Канал (выход)

CH1 / CH2

Диапазон (DC)

±5 В (50 Ом)

±10 В (высокий импеданс)

Погрешность

± (1%+1 мВ)

Канал (выход)

CH1 / CH2

Импеданс

50 Ом

Защита

защита от короткого замыкания

Несущая

синус, прямоугольный, пила, треугольный, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 50 кГц)

Коэффициент модуляции

0% ~ 120%

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)

Девиация частоты

0 ~ 2.5 МГц

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)

Девиация

0 ~ 360° ; 0,1° разрешение

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)

Частота

1 мГц ~ 50 кГц

Несущая

импульсный

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, треугольный, специальной (кроме DC)

Форма

синус, прямоугольный, пила, треугольный, специальной (кроме DC)

Закон

линейный/логарифмический

Направление

Вверх/Вниз

Время свипирования

1 мс ~ 500 с + 0.1%

Источник запуска

Ручной, внешний, внутренний

Форма

синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)

Несущая

2 мГц ~ 100 МГц

Тип

Количество импульсов: 1 ~ 1000000 , непрерывный, стробированный

Начальная/Конечная фаза

0° ~ 360°

Время стояния

1 мкс ~ 1000 с + 0.1%

Задержка запуска

232 нс ~ 34 с

Стробированный запуск

Внешний запуск

Источник запуска

Ручной, внешний, внутренний

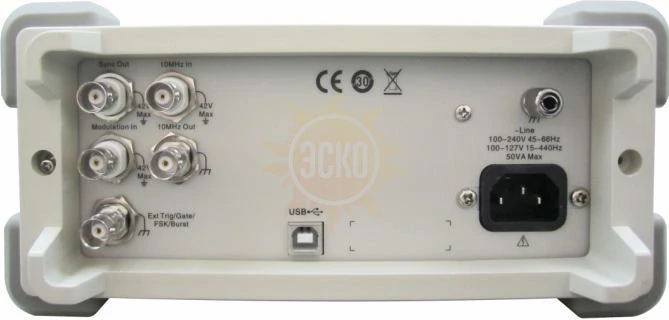

Внешняя модуляция

±4,5 Вп-п = 100% модуляции (>5 кОм входной импеданс)

Тип разъема

BNC

Уровень

TTL

длительность импульса

> 50 нс

Входной импеданс

> 5 К, DC связь

Время отклика

свипирование:< 380 нс (типичное)

Тип разъема

BNC

Уровень

TTL

Длительность импульса

> 60 нс (типичное)

Выходной импеданс

50 Ом (типичное)

Максимальная частота

1 МГц

Тип разъема

BNC

Уровень

TTL

Длительность

> 50 нс (типичное)

Входной импеданс

50 Ом (типичное)

Максимальная частота

2 МГц

Тип разъема

BNC

Частота

10 МГц ± 50 Гц

Уровень

2.3 Вп-п ~ 3.3 Вп-п

Входной импеданс

1 кОм (AC связь)

Тип разъема

BNC

Частота

10 МГц

Уровень

>1 Вп-п

Входной импеданс

50 Ом (AC связь)

Тип разъема

BNC

Измеряемый параметр

Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения

Частотный диапазон

Один канал: 100 мГц ~ 200 МГц

Разрешение по частоте

6 разрядов/с

AC связь

1 Гц ~ 200 MГц

100 мВскз ~ 5 Вп-п

DC связь

DC диапазон девиации

+1.5 В

100 мГц ~ 100 МГц

50 мВ ~ ±2.5 В

100 МГц ~ 200 МГц

100 мВ ~ ±2.5 В

Длительность импульса и коэффициент заполнения

1 Гц ~ 10 МГц (50 мВп-п ~ 5 Вп-п)

Параметры входа

Входной импеданс

1 МОм

Тип свяи

AC, DC

ВЧ режекция

ON / OFF

Система запуска

Уровень запуска: -3 В ~ 1.8 В

Тип дисплея

Жидкокристаллический, 4.3" TFT, 480 х 272

Питание

100~240 В АСскз,45~66 Гц, CATII

Интерфейс

USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN

Потребляемая мощность

не более 30 Вт

Рабочая температура

0°C...40°C

Габаритные размеры

261 х 105 х 344 мм

Вес

2,8 кг, вес в упаковочной таре 3,8 кг
